سلام

براتون پروژه اندازه گیری قدرت میدان مغناطیسی آردوینو رو آماده کردیم .

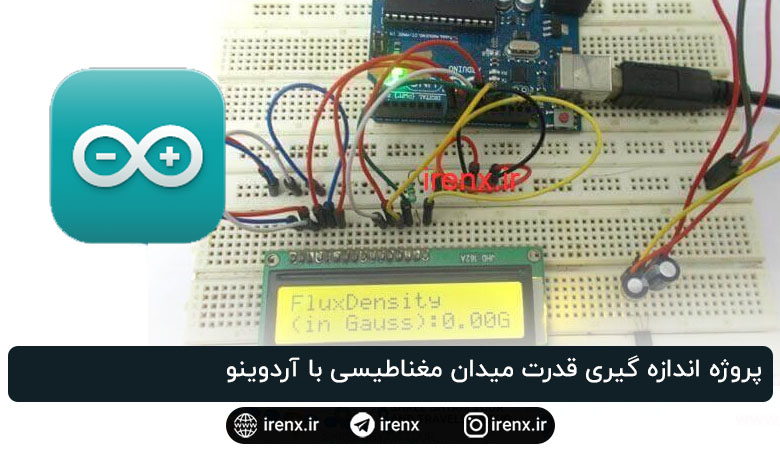

اندازه گیری قدرت میدان مغناطیسی آردوینو

در این پروژه ما از تبدیل آنالوگ به دیجیتال آردوینو Uno استفاده میکنیم . ما میخواهیم از سنسور اثر هال و آردوینو Uno برای اندازه گیری قدرت میدان مغناطیسی استفاده کنیم . سنسوری که ما در اینجا استفاده کردیم UGN3503U هستش . این سنسور قدرت میدان مغناطیسی رو حس میکنه و یک ولتاژ متغیر به ما میده . این سنسور قدرت میدان مغناطیسی رو در واحد GAUSS جمع میکنه !

بنابراین با استفاده از این سنسور ولتاژ های مختلفی رو به میدان میدیم . با استفاده از ویژگی آنالوگ به دیجیتال آردوینو ما این ولتاژ رو به یک عدد تبدیل میکنیم . این عدد نشاندهنده فدرت میدان هستش و در ال سی دی کاراکتری نشون داده میشه !.

> نرم افزار آنالیز و طراحی میدان الکترومغناطیس

آردوینو دارای 6 کانال ADC هستش . ما میتونیم از هر چند تا کانال ADC که دوست داریم ورودی بگیریم . این ورودی ها ولتاژ ورودی بین 0 تا 5 ولت رو در مقادیر اعداد صحیح بین 0 تا 1023 نشون میده . بنابراین 5/1024 = 4.9mv به ازای هر واحد .

در همه این ها ما یک پتانسیومتر و به کانال A0 متصل میکنیم . ما میخواهیم نتیجه ADC رو در یک ال سی دی کاراکتری نشون بدیم . ما از ال سی دی کاراکتری 16*2 استفاده کردیم .

قطعات پروژه میدان مغناطیسی آردوینو

• آردوینو Uno
• منبع تغذیه 5V
• خازن 100 پیکو فاراد (2 قطعه)
• ال سی دی کاراکتری 16*2
• سنسور اثر هال UGN3503U

توضیحات مدار این پروژه آردوینو

ما در ال سی دی کاراکتری 16*2 ، 16 پین داریم . اگر نور پس زمینه رو در نظر نگیریم میمونه 14 پین . میتونیم نور های پس زمینه رو به برق وصل کنیم . در حال حاضر از این 14 پین ، 8 پین داده D0-D7 هستش . 2 پین منبع تغذیه و 3 پین برای کنترل کنتراست کاراکتری ها و 3 پین کنترل اصلی هستش .

اتصال RFID به آردوینو (پروژه آردوینو آموزش RFID آردوینو)

اتصالات ال سی دی کاراکتری

PIN1 یا VSS به زمین

PIN2 یا VDD یا VCC تا 5 ولت قدرت

PIN3 یا VEE به زمین (می دهد حداکثر کنتراست برای یک مبتدی بهتر است)

PIN4 یا RS (انتخاب ثبت نام) به PIN8 ARDUINO UNO

PIN5 یا RW (خواندن / نوشتن) به زمین (قرار می دهد ال سی دی در حالت خواندن ارتباطات را برای کاربر آسان می کند)

PIN6 یا E (فعال کردن) به PIN9 ARDUINO UNO

PIN11 یا D4 به PIN10 ARDUINO UNO

PIN12 یا D5 به PIN11 از ARDUINO UNO

PIN13 یا D6 به PIN12 از ARDUINO UNO

PIN14 یا D7 به PIN13 ARDUINO UNO

فیلم عملکرد مدار : کلیک کنید !

برای مشاهده بقیه اموزش و دریافت فایل های پروژه باید عضو باشید !

موارد موجود در فایل : شماتیک ، فایل آردوینو و …
