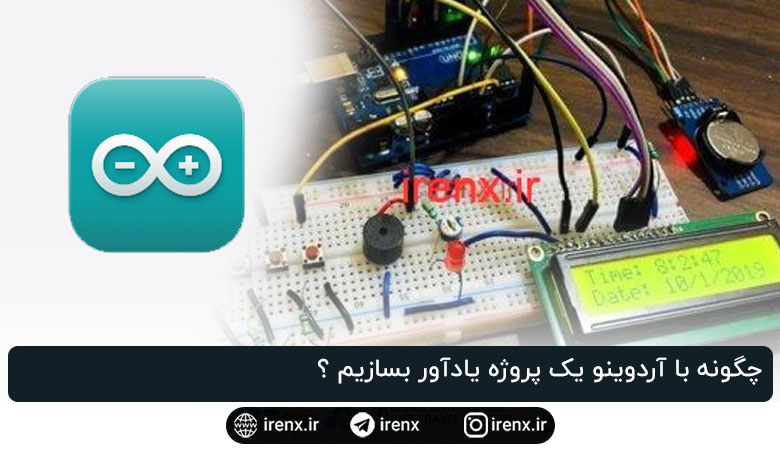

چگونه با آردوینو یک پروژه یادآور بسازیم ؟ آموزش آیرنکس

سلام. ما امروز میخوایم بدانیم که چگونه با آردوینو یک یادآور بسازیم ؟ براتون پروژه جدیدی رو آماده کردیم که در اون یک یادآور میسازیم و میشه ازش برای خیلی چیزها از جمله یادآوری زمان خوردن قرص استفاده کرد.

چگونه با آردوینو یک یادآور بسازیم ؟ آموزش پروژه آیرنکس
چگونه با آردوینو یک یادآور بسازیم ؟ آموزش پروژه آیرنکس

چگونه با آردوینو یک یادآور بسازیم ؟ آموزش پروژه آیرنکس

همه ما هر کاری برای عزیزانمون میکنیم تا سالم بمونند ، پیش اومده که یکی از عزیزانمون بیمار شده باشه و نیاز به مصرف دارو داشته باشه ، این قضیه که باید چه تایمی قرص مصرف کنه میتونه دردسر بشه !

خب برای این مشکل راه حل های زیادی هست ، مث اینکه خودتون یادآوری کنید ، توی گوشی یادآور بذارید و … ما در این پروژه آردوینو یک یادآور میسازیم که میشه ازش به عنوان یادآور زمان مصرف دارو هم استفاده کرد ! این پروژه ساعت و تاریخ فعلی رو هم روی صفحه ال سی دی کاراکتری نشون میده !

این پروژه شامل :

  • آشنایی با ماژول زمان واقعی RTC DS3231
  • ارتباط بین برد آردوینو و ماژول RTC DS3231
  • ایجاد یک یادآور به همراه نمایش تاریخ و ساعت

قطعات مورد نیاز پروژه یاد آور آردوینو

موارد مورد نیاز برای پروژه آردوینو یادآور زمان

آشنایی با ماژول زمان واقعی RTC DS3231

ما قبلا از ماژول RTC DS3231 در پروژه آردوینو ساعت با سون سگمنت استفاده کردیم.

ماژول DS3231 RTC چیست ؟

ماژول DS3231 RTC در پروژه ساعت آردوینو
ماژول DS3231 RTC در پروژه ساعت آردوینو

DS3231 یک ماژول RTC هستش . خب RTC یعنی چی ؟ RTC یعنی Real Time Clock . این ماژول برای اینه که حتی اگه منبع تغذیه قطع شد زمان بهم نریزه . این ماژول برای این کار یک باتری CR2032 داره . این ماژول همچنین یک سنسور دما هم داره که میتونیم برای پروژه های مرتبط با دما هم ازش استفاده کنیم.

نقاط قوت ماژول DS3231 :

  • این ماژول ثانیه ، دقیقه ، ساعت و سال رو ذخیره میکنه.
  • سنسور دمای با کیفیت (خطای 3 درجه سانتی گراد)
  • مصرف کم انرژی
  • بک اپ تا دو الی سه سال !
  • ولتاژ 2.3 تا 5.5 ولت
  • و …

راهنمای اتصال پین ها در پروژه ساخت یادآور Arduino

راهنمای اتصال پین ها در پروژه ساخت ساعت و تاریخ همراه با آلارم آردوینو

2      —————————–> D7 از 16×2 LCD

3        —————————–> D6 از 16×2 LCD

4         —————————–> D5 از 16×2 LCD

5            —————————–> D4 از 16×2 LCD

7      —————————–> دکمه 3

8        —————————–> دکمه 2

9       —————————–> دکمه 1

11   —————————–> EN از 16×2 LCD

12        —————————–> RS از 16×2 LCD

13      —————————–> + از Buzzer و Led

A0       —————————–> دکمه توقف

A4      —————————–> SDA DS3231

A5      —————————–> SCL DS3231

3.3V   —————————–> Vcc DS3231

Gnd   —————————–> Gnd

فیلم عملکرد مدار : کلیک کنید !

موارد موجود در فایل : شماتیک ، فایل Hex ، فایل آردوینو ، و …

توسط فرم زیر میتوانید این پروژه را بخرید. پس از پرداخت هزینه به همین صفحه منتقل خواهید شد و پیام تایید پرداخت نمایش داده میشود و تمامی اطلاعات به ایمیل شما ارسال میشود.

برای تجربه بهتر ، در سایت عضو شوید و سپس خرید را انجام دهید تا بتوانید محتوای خریداری شده را در قالب سایت با شکل بهتر مشاهده کنید. و به تمام مطالبی که خریده اید مادام العمر دسترسی داشته باشید.

همچنین پس از عضویت میتوانید با خرید اشتراک پروژه ها با قیمت خیلی کمتر به تمامی پروژه ها دسترسی داشته باشید !


میتونید با خرید اشتراک به تمامی مطالب با قیمت خیلی کم دسترسی داشته باشید ، برای خرید اشتراک باید عضو ایرنکس باشید ورود به سایت یا ثبت نام
نظراتتون رو در پایین همین صفحه با ما به اشتراک بگذارید
آیرنکس موظف به پاسخگویی و رفع اشکال هر مطلب است
ارتباط با ادمین در انجمن، نظرات و تلگرام : 09358790909
برچسب ها

محمد رحیمی

محمد رحیمی هستم مدیر وبسایت آیرنکس ! در سال 1394 سایت ای وی آر استودیو رو طراحی کردم (ای وی آر استودیو رو حذف کردیم) . و در تیر ماه 1396 سایت آیرنکس رو طراحی کردم و در خدمت شمام !

‫2 نظرها

  1. سلام وقتتون بخیر. این ترم من به عنوان پروژه پایانی قراره همین یاداور دارو رو بسازم. تمام قطعاتمم مثل قطعاتی که شما معرفی کردید. یک مشکلی هست!!!
    من اومدم برای به طور مثال ۴ دارو ، که به ۴ حالت مختلف مصرف میشود برنامه رو نوشتم. اما مشکل توی ران شدن برنامست. به این صورت که داروی ۲ زمانشو میگرفت و داروی ۱ رو فراموش میکرد. چند هفتست بدجور درگیرشم. بعضی ها میگن از وقفه ها باید کمک بگیری. نظر شما چیه؟

    1. سلام . نمیدونم اطلاعات بیشتری نیاز دارم ، با سورس پروژه ما چک کنید
