شبیه سازی انواع ال ای دی LED در پروتئوس (+ بارگراف)
محتویات
در این پست با نحوه استفاده از انواع ال ای دی ها و بارگراف ها در نرم افزار شبیه سازی پروتئوس آشنا می شویم.
قسمت قبلی: کار با رله و سوئیچ های مختلف در پروتئوس (آموزش کامل)
انواع ال ای دی ها در پروتئوس
پروتئوس حاوی LED هایی با رنگ ها و انواع مختلف است که در برنامه های lojgt مورد استفاده قرار می گیرند. ال ای دی ها در نرم افزار پروتئوس در دسته Optoelectronics یافت می شوند. به یاد داشته باشید که مؤلفههای «ACTIVE» را انتخاب کنید تا قابلیت شبیه سازی زمان واقعی را فراهم کند.
- مرحله 1: component mode را انتخاب کنید.
- مرحله 2: روی Pick devices یعنی دکمه ‘P’ کلیک کنید.
- مرحله 3: دستهها را به پایین اسکرول کنید تا «Optoelectronics» را بیابید یا LED را در قسمت جستجو کلمه کلیدی تایپ کنید.
- مرحله 4: اسکرول کنید تا LED های مورد نیاز را بر اساس مدار خود پیدا کنید.
- مرحله 5: به یاد داشته باشید که اجزای دارای ویژگی ACTIVE را انتخاب کنید.
ویژگی های اجزای LED
پارامترهای فنی LED ها مانند ولتاژ Forward و جریان Forward روی مقادیر پیش فرض تنظیم شده اند. می توان آنها را با توجه به LED استفاده شده در مدار تغییر داد، یعنی افت ولتاژ و جریان الکتریکی که با توجه به رنگ و اندازه LED متفاوت است.
این جدول مشخصات LED های 5 میلی متری را نشان می دهد:
# | رنگ | ولتاژ (ولت) | جریان (میلی آمپر) |
1. | سبز | 2.0 | 25 |
2. | قرمز | 2.0 | 30 |
3. | زرد | 2.1 | 30 |
4. | آبی | 3.5 | 30 |
اینها مشخصات اغلب LED ها هستند اما ممکن است با توجه به وجود سازندگان مختلف این مقادیر کمی تغییر کند.

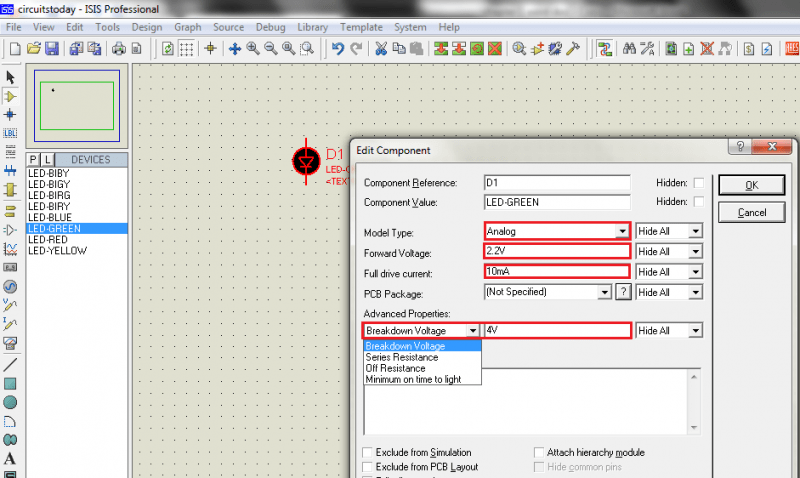

برای تغییر ویژگی های یک LED در پروتئوس مراحل زیر را انجام دهید.
- مرحله 1: ال ای دی را به مدار وارد کنید.
- مرحله 2: روی آن کلیک راست کرده و Edit Properties را انتخاب کنید یا روی آن دوبار کلیک کنید.
- مرحله 3: ویژگی های ال ای دی را با توجه به نیاز خود تغییر دهید.
پارامتر Type با توجه به نوع ورودی داده شده به LED انتخاب می شود. به عنوان مثال، اگر LED توسط یک آی سی دیجیتال یا یک میکروکنترلر هدایت شود، می توان آن را روی دیجیتال تنظیم کرد. اگر LED توسط یک OP-Amp یا یک پتانسیومتر هدایت شود، می توان آن را روی Analog تنظیم کرد.
استفاده از LED در مدار های پروتئوس
LED ها باید با ولتاژهایی تحت محدودیت های مشخص شده تغذیه شوند تا جریان ایمن بدون آسیب از آن عبور کند. بهتر است از مقاومت سری استفاده کنید تا مطمئن شوید که LED شما در ناحیه ایمن تغذیه میشود. فرمول محاسبه مقاومت سری در زیر آورده شده است:
Rs = (Vsource–Voltage drop of LED)/(Maximum Forward Current)
اعمال این فرمول بر روی LED با افت ولتاژ 2 ولت و جریان 20 میلی آمپر برای ولتاژ منبع تغذیه 5 ولت، پاسخ مقاومت سری 150 Ω می دهد.
Rs = (5-2)/0.02 = 150 Ω
مرحله 1: اجزای مورد نیاز مانند باتری، LED و مقاومت را انتخاب کنید. مقاومت با مقدار لازم ممکن است در دسترس نباشد، اما میتوانید هر مقاومتی را وارد کنید و جزئیات آن را ویرایش کنید. در شبیه سازی نیازی نیست به وات مقاومت دقت کنید اما در مدار های عملی با توجه به جریان و ولتاژ اعمالی وات مناسب را انتخاب کنید.
مرحله 2: روی قطعه کلیک راست کرده و Edit Properties را انتخاب کنید یا روی Component دوبار کلیک کنید.

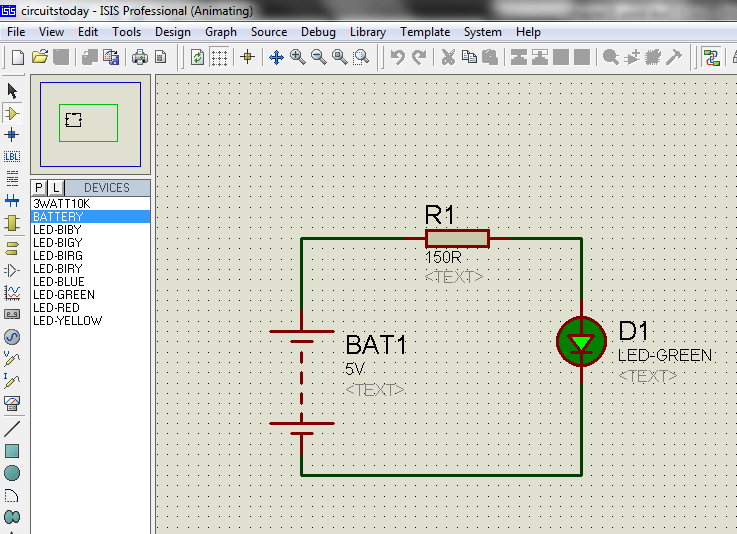

مرحله 3: قطعات را قرار داده و مطابق شماتیک زیر مدار را وصل کرده و شبیه سازی را اجرا کنید.
شبیه سازی LED بارگراف در پروتئوس
نمایشگرهای بارگراف، LED هایی به شکل مستطیل هستند که روی هم در سبک های بسته بندی استاندارد چیده شده اند. از این نوع نمایشگرها می توان برای نشان دادن سطح سیگنال (دما، نویز و …) یا وضعیت فعلی یک فرآیند که شامل چندین مرحله و … است استفاده کرد.
نمایشگرهای بارگراف در نرم افزار Proteus در دسته Optoelectronics یافت می شوند.
- مرحله 1: Component Mode را انتخاب کنید
- مرحله 2: روی Pick devices دکمه ‘P’ کلیک کنید.
- مرحله 3: Bargraph را در قسمت جستجو کلمه کلیدی تایپ کنید و صفحه نمایش مورد نیاز را انتخاب کنید.
مرحله 4: سوئیچ DIP عنصر مشترک 10 جهته را در دسته سوئیچ ها انتخاب کنید.
مرحله 5: مدار را مطابق نمودار مدار وصل کرده و شبیه سازی را اجرا کنید
قسمت بعد: شبیه سازی انواع سون سگمنت در پروتئوس
