آی سی موتور درایور L293D

موتور درایور L293D برای کنترل موتور ربات ها و ماشین ها استفاده میشود. با استفاده از آی سی درایور موتور میتوانید با ولتاژ و جریان پایین (مثل برق خروجی از آردوینو، میکروکنترلر و…) موتور هایی با مصرف جریان بالا را کنترل کنید. اغلب از موتور درایور برای کنترل موتور ربات ها استفاده میشود اما میتوان به عنوان یک رله نیز از آن ها استفاده کرد.

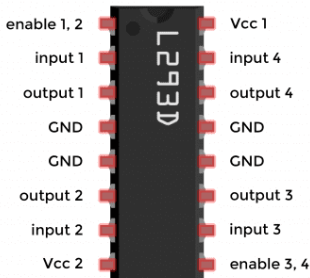

• output 1: ارائه برق برای موتور 1
• output 2: ارائه برق برای موتور 1
• output 3: ارائه برق برای موتور 2
• output 4: ارائه برق برای موتور 2
• Vcc 1: منبع تغذیه 5 ولت برای تراشه L293D
• Vcc 2: منبع تغذیه برای موتورها (4.5 ولت تا 36 ولت DC)
• enable 1، 2: موتور 1 را روشن/خاموش می کند (HIGH فعال می کند، LOW غیرفعال می کند)
• enable 3، 4: موتور 2 را روشن/خاموش می کند (HIGH فعال می کند، LOW غیرفعال می کند)
• input 1: سیگنال کنترل موتور 1
• input 2: سیگنال کنترل موتور 1
• input 3: سیگنال کنترل موتور 2
• input 4: سیگنال کنترل موتور 2

معرفی آی سی موتور درایور L293D

آی سی موتور درایور L293D یکی از قطعات پرکاربرد و اساسی در پروژه‌های رباتیک و کنترل موتورهای DC است که امکان کنترل جهت و سرعت موتور را به راحتی فراهم می‌کند. این آی سی با قابلیت راه‌اندازی همزمان دو موتور DC به صورت مستقل، در انواع سیستم‌های محرکه و اتوماسیون صنعتی استفاده می‌شود.

ویژگی‌های آی سی موتور درایور L293D

L293D یک درایور موتور دو کاناله با قابلیت تامین جریان تا 600 میلی‌آمپر برای هر کانال است. این آی سی مجهز به مدار محافظ در برابر بار اضافه و گرمای زیاد است که باعث افزایش ایمنی و دوام دستگاه می‌شود. ولتاژ کاری آن معمولاً بین 4.5 تا 36 ولت است و می‌تواند موتورهای با ولتاژ مختلف را به سادگی راه‌اندازی کند. همچنین دارای پایه‌های ورودی و خروجی استاندارد است که اتصال به میکروکنترلرها مانند Arduino، STM32 و Raspberry Pi را آسان می‌کند.

کاربردهای آی سی موتور درایور L293D

• کنترل موتورهای DC در ربات‌های مسیریاب و صنعتی
• راه‌اندازی موتورهای گیربکس و سیستم‌های محرکه کوچک
• پروژه‌های آموزشی در زمینه رباتیک و الکترونیک
• ساخت سیستم‌های اتوماسیون و دستگاه‌های مکانیکی هوشمند
• کنترل موتورهای جریان مستقیم در سیستم‌های کنترل سرعت

نکات مهم در استفاده از آی سی L293D

برای راه‌اندازی این آی سی باید به ولتاژ موتور و جریان مصرفی دقت شود تا از آسیب دیدن قطعات جلوگیری شود. استفاده از منبع تغذیه مناسب و رعایت نکات مربوط به نصب حرارتی و خنک‌کننده‌ها باعث افزایش طول عمر آی سی می‌شود. همچنین کنترل صحیح پایه‌های ورودی و PWM می‌تواند سرعت و جهت موتور را به دقت تنظیم کند.

نتیجه‌گیری

آی سی موتور درایور L293D با قابلیت کنترل دو موتور DC به صورت مستقل، محافظت داخلی و راه‌اندازی آسان، انتخابی مناسب برای پروژه‌های رباتیک و کنترل موتور است که می‌تواند در فروشگاه قطعات الکترونیک شما محصولی پرطرفدار و کاربردی باشد.
