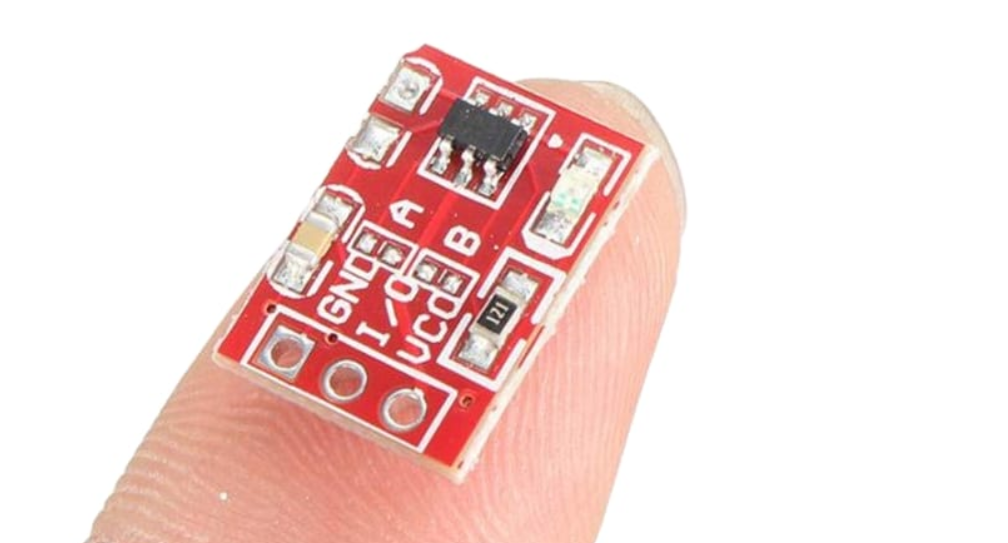

این ماژول بر مبنای یک سوئیچ لمسی خازنی با تراشه TTP223 کار می کند.
این ماژول دارای 3 پایه به شرح زیر است:
- VCC: ولتاژ تغذیه مثبت
- GND: ولتاژمنفی یا گراند
- I/O: خروجی منطقی ماژول
ولتاژ تغذیه آن نیز 2.5 تا 5.5VDC میباشد.

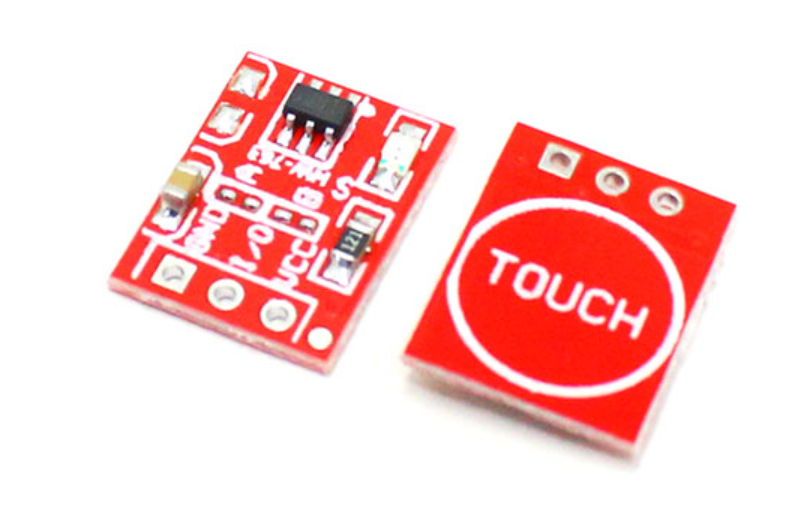

عملکرد ماژول TTP223 به این صورت است که با لمس قسمت TOUCH خروجی منطقی ماژول تغییر وضعیت می دهد. این ماژول بسته به نوع خروجی دارای 4 مد عملکرد می باشد.
معرفی ماژول تاچ خازنی TTP223
ماژول تاچ خازنی TTP223 یکی از پرکاربردترین ماژول‌های حسگر لمسی در پروژه‌های الکترونیکی و رباتیک است که جایگزین مناسبی برای کلیدهای مکانیکی محسوب می‌شود. این ماژول با بهره‌گیری از فناوری حسگر خازنی، قادر است لمس انگشت را به عنوان یک ورودی دیجیتال (Digital Input) تشخیص دهد و سیگنال مناسبی به میکروکنترلر ارسال کند. به این ترتیب، کاربر می‌تواند بدون نیاز به فشار فیزیکی روی کلید، فرمان‌های کنترلی را به سادگی اجرا نماید.
ویژگی‌های فنی
- ولتاژ کاری: 2.0 تا 5.5 ولت DC
- نوع خروجی: دیجیتال (Digital Output)
- حساسیت بالا به لمس انگشت
- دارای قابلیت لمسی بدون فشار (Touch Without Pressure)
- مصرف پایین انرژی
- حالت‌های مختلف عملکرد: لحظه‌ای (Momentary) یا حالت قفل (Toggle Mode) قابل تنظیم با اتصال پایه‌ها
- ابعاد کوچک: حدود 18mm × 23mm
- پشتیبانی از اتصال مستقیم به بردهای میکروکنترلری مانند Arduino، ESP32، STM32 و Raspberry Pi
کاربردهای ماژول TTP223
این ماژول به دلیل طراحی ساده و کاربردی، در پروژه‌های متنوعی استفاده می‌شود از جمله:
- جایگزین کلیدهای مکانیکی در کنترل تجهیزات الکترونیکی
- ساخت پنل‌های لمسی برای روشن و خاموش کردن دستگاه‌ها
- استفاده در پروژه‌های هوشمندسازی خانه (Smart Home)
- طراحی رابط‌های کاربری لمسی در وسایل کوچک و قابل حمل
- کاربرد در سیستم‌های کنترلی ربات‌ها و دستگاه‌های الکترونیکی قابل برنامه‌ریزی
مزایا
- عملکرد پایدار و بدون نویز
- نصب و راه‌اندازی آسان بدون نیاز به تنظیمات پیچیده
- افزایش دوام مدار با حذف قطعات مکانیکی متحرک
- کاهش حجم مدار و بهبود ظاهر پروژه‌های الکترونیکی
- حساسیت بالا به لمس حتی با یک انگشت
ماژول تاچ خازنی TTP223 با طراحی ساده، مصرف کم انرژی و پاسخ‌دهی سریع، انتخابی ایده‌آل برای پروژه‌هایی است که نیاز به رابط کاربری لمسی راحت و دقیق دارند. این ماژول امکان پیاده‌سازی کنترل‌های لمسی بدون نیاز به کلیدهای مکانیکی را فراهم می‌کند و باعث افزایش طول عمر و کیفیت عملکرد دستگاه‌ها می‌شود.
