برد های آردوینو

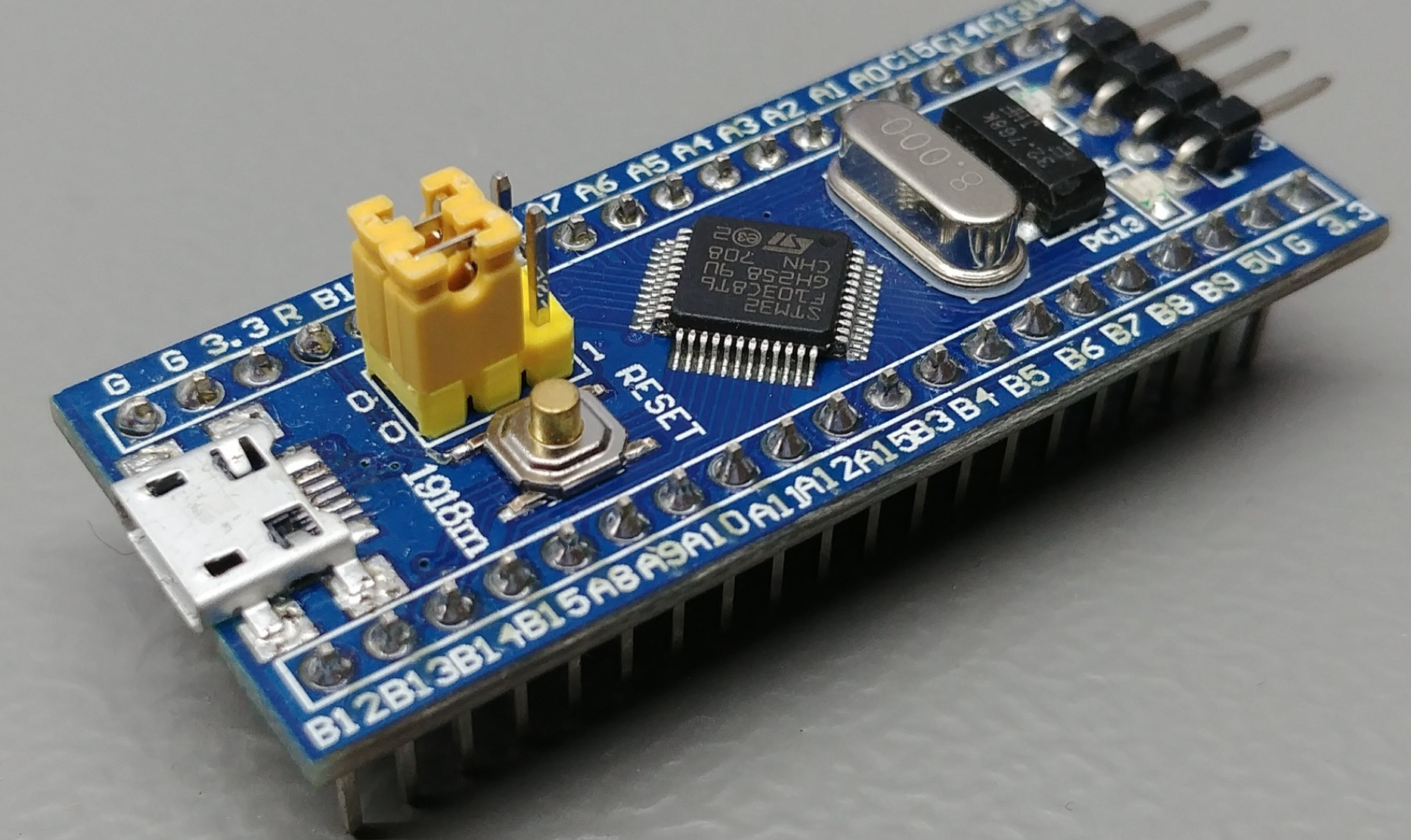

این برد ها در مقایسه با برد های رسمی آردوینو بسیار ارزان هستند. میکروکنترلر روی این برد های متن باز، STM32F103C8T6 از STMicroelectronic است. جدا از میکروکنترلر، این برد دارای دو نوسان ساز کریستالی است. یک کریستال 8 مگا هرتز و دیگری کریستال 32 کیلو مهرتزی است که میتوان از آن برای یک زمان واقعی RTC استفاده کرد.
از آنجا که MCU با 3.3 ولت کار می کند ، این برد همچنین یک تنظیم کننده ولتاژ 5 ولت به 3.3 ولت برای تغذیه MCU دارد. MCU در 3.3 ولت کار می کند ، بیشتر پین های GPIO آن 5 ولت تحمل دارند. پین MCU به طور مرتب بیرون کشیده شده و به عنوان پین هدر برچسب گذاری شده اند. همچنین دو ال ای دی روی برد وجود دارد ، یکی (رنگ قرمز) که نشانگر قدرت است و دیگری (رنگ سبز) به پین PC13 GPIO متصل است. همچنین دارای دو پین هدر است که می تواند برای جابجایی حالت بوت MCU بین حالت برنامه نویسی و حالت عملیاتی استفاده شود، ما بعدا در این آموزش اطلاعات بیشتری در مورد اینها کسب خواهیم کرد.
پین های برد قرص آبی STM32 در زیر نشان داده شده است. همانطور که می بینید توضیحات هر پین در روبروی آن وجود دارد. نام ها نیز شبیه برد های آردوینو است. G برای مشخص کردن پین زمین مورد استفاده قرار می گیرد ، از خروجی 3.3 ولت 3.3 ولت تنظیم شده می توان استفاده کرد و از پین 5 ولت می توان برای تغذیه برذ استفاده کرد یا در صورت استفاده از میکرو USB از 5V استفاده کرد. چراغ داخلی به پین PC13 میکروکنترلر متصل می شود.
