مشخصات سنسور کیفیت هوا CCS811 (کتابخانه Adafruit_CCS811.h)

1399/02/28

زمان مطالعه یک دقیقه

سلام. مشخصات سنسور کیفیت هوا CCS811 + دانلود کتابخانه آردوینو Adafruit_CCS811.h را آماده کردیم.

مشخصات سنسور کیفیت هوا CCS811

سنسور کیفیت هوا CCS811 یک سنسور گاز دیجیتال با مصرف بسیار کم است که یک سنسور گاز MOX (اکسید فلزی) را برای شناسایی طیف گسترده ای از VOC ها (ترکیبات ارگانیک فرار) برای نظارت بر کیفیت هوا در داخل همراه با یک MCU (میکروکنترلر) دارد. MCU از ADC (مبدل آنالوگ به دیجیتال) و رابط I2C تشکیل شده است. این ترکیب راه حل های بسیار قابل اعتماد برای سنسور های گازی با مصرف کم به وجود می آورد.

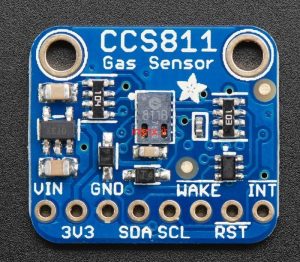

توضیحات پین های حسگر CCS811

مشخصات سنسور کیفیت هوا CCS811

در جدول زیر توضیحات پین های سنسور کیفیت هوا CCS811 به همراه توضیحات قرار داده شده است.

دوره آموزش آردوینو دوره آموزش ESP32 دوره آموزش STM32 دوره آموزش الکترونیک

دوره اینترنت اشیا حرفه‌ای دوره آموزش AVR دوره آموزش رزبری پای دوره آموزش آلتیوم دیزاینر

دوره آموزش اپلیکیشن اندروید IoT دوره آموزش پروتئوس دوره آموزش اینترنت اشیا دوره آموزش برد پیکو

شماره پین	نام پین	توضیحات پین
1	Vin	منبع تغذیه 3.3 تا 5 ولت
2	3V3	خروجی 3.3 ولت
3	Gnd	زمین
4	SDA	پین کلاک I2C
5	SCL	پین داده I2C
6	WAKE	پین بیدار باش سنسور ، باید به زمین وصل شود.
7	RST	پین راه اندازی مجدد سنسور ، وقتی به زمین وصل شود حسگر ریست میشود.
8	INT	این پین خروجی اینتراپت است. برای تشخیص زمان آماده خواندن بودن یا خواندن خیلی زیاد یا کم، استفاده می شود.
