مدار تاخیر در قطع (خاموش کننده اتوماتیک)
مدار های تاخیر در قطع برای خاموش کردن اتوماتیک برق دستگاه استفاده میشوند. برای ایجاد مدار تاخیر در قطع به راحتی میتوانیم از آی سی 555 استفاده کنیم. اگر نیاز به خاموش کردن هر دستگاه الکترونیکی پس از مدت زمان مشخصی دارید، این مدار می تواند این کار را به طور خودکار برای شما انجام دهد. حتی وقتی خوابیده اید! به عنوان مثال، این مدار خاموش شدن خودکار را می توان برای چراغ های باغ، هویه یا موارد دیگر در جهت کاهش مصرف برق استفاده کرد.
مدار تاخیر در قطع حرفه ای

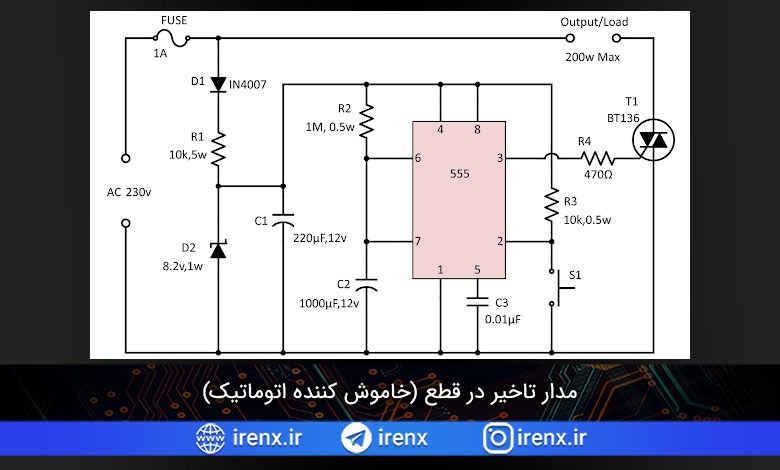

این مدار با آی سی 555 ساخته شده است و پس از 20 دقیقه به طور خودکار برق را قطع می کند. پس از قفل کردن خانه یا موارد مشابه دیگر می توانید از مدار برای خاموش کردن چراغ ایوان استفاده کنید.
در اینجا IC 555 به عنوان مولتی ویبراتور مونواستیبل استفاده می شود. آی سی تایمر 555 محبوب و بسیار پرکاربرد است. برق ورودی برای این مدار تایمر با استفاده از منبع تغذیه بدون ترانسفورماتور که با یک دیود به عنوان یکسو کننده نیم موج، یک مقاومت افت ولتاژ، یک خازن فیلتر و یک دیود زنر ساخته شده است، تامین می شود.
- در قسمت منبع تغذیه از دیود D1 به عنوان یکسو کننده نیم موج استفاده می شود
- و R1 به عنوان مقاومت افت ولتاژ و C1 به عنوان خازن فیلتر استفاده می شود
- S1، یک سوئیچ دکمه فشاری برای راه اندازی آی سی تایمر استفاده می شود
- و خروجی تایمر 555 از طریق یک مقاومت (R4) به دروازه TRIAC BT136 می رود.
- وقتی خروجی تایمر زیاد است، TRIAC را فعال می کند و دستگاه بار/خروجی را روشن می کند.
- هنگامی که C2 (خازن تاخیر زمانی) تا 2/3 ولتاژ ورودی شارژ می شود سپس خروجی 555 کم می شود (Pin-3 پایه خروجی 555 است)
- با کم شدن خروجی تایمر، TRIAC دستگاه بار/خروجی را خاموش می کند
در اینجا زمان تنظیم شده حدود 20 دقیقه است. زمان تنظیم را می توان با تغییر مقدار C2 تنظیم کرد. یک خازن با نشتی کم به عنوان C2 توصیه می شود.
لیست قطعات مدار خاموش کننده اتوماتیک
لیست قطعات مورد نیاز این مدار در زیر با توضیحات کامل قرار گرفته است.
| قطعه | نام | مقدار |
| C1 | خازن قطبی | 220µF,12v |
| C2 | خازن قطبی | 1000µF,12v |
| C3 | خازن غیر قطبی | 0.01µF |
| D1 | دیود | IN4007 |
| D2 | دیود زنر | 8.2v,1w |
| R1 | مقاومت | 10k,5w |
| R2 | مقاومت | 1M, 0.5w |
| R3 | مقاومت | 10k,0.5w |
| R4 | مقاومت | 470Ω |
| S1 | معمولا باز | دکمه فشاری |
| S2 | فیوز | 1A |
| T1 | ترایاک | BT136 |
| U1 | آی سی | 555 |
