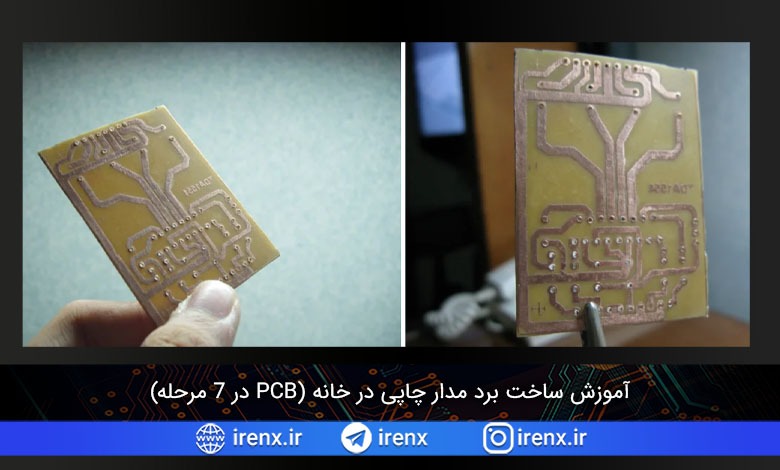

آموزش ساخت برد مدار چاپی (PCB در 7 مرحله)

در این مقاله میخواهیم نحوه ساخت مدار چاپی در خانه را آموزش بدهیم. در این روش تنها مواد و ابزاری که نیاز دارید یک برد PCB خام، اسید، ظرف کوچک و… است. ساخت برد مدار چاپی با این روش فقط چند لحظه طول میکشد و در کمتر از یک ساعت به پایان میرسد. حتی یک بچه با 12 سال هم میتواند این روش را انجام دهد.

برد مدار چاپی چیست؟

PCB (برد مدار چاپی) برای پشتیبانی مکانیکی و اتصال الکتریکی اجزای الکترونیکی با استفاده از مسیرهای رسانا یا علائم سیگنال حک شده از ورق‌های مسی چند لایه روی یک برد غیر رسانا استفاده می‌شود. قطعات از طریق مواد رسانا در زیر یک تخته غیر رسانا به هم متصل می شوند، مواد رسانای رایج مورد استفاده در PCB های بسته بندی شده معمولا مس هستند، زیرا مس ارزان و رایج است. جهت اطلاعات بیشتر میتوانید مقاله PCB چیست را بخوانید.

چرا به جای برد سوراخدار از PCB سفارشی خودمان استفاده کنیم؟

• برد شما جمع و جور تر خواهد شد.
• طراحی مدار با خودتان است.
• میتوانید تصمیم بگیرید هر قطعه را کجا بگذارید.
• استحکام و زیبایی بیشتر

در ابتدا شما باید یک طرح PCB داشته باشید که میتوانید آن را در نرم افزار پروتئوس، آلتیوم دیزاینر یا … طراحی کنید.

آموزش ساخت برد مدار چاپی

برای ساخت فیبر مدار چاپی به قطعات و مواد زیر نیاز دارید:

• اتو
• مینی دریل
• فیبر مدار چاپی خام
• کاغذ مجله یا گلاسه
• یک تکه پارچه
• سنباده

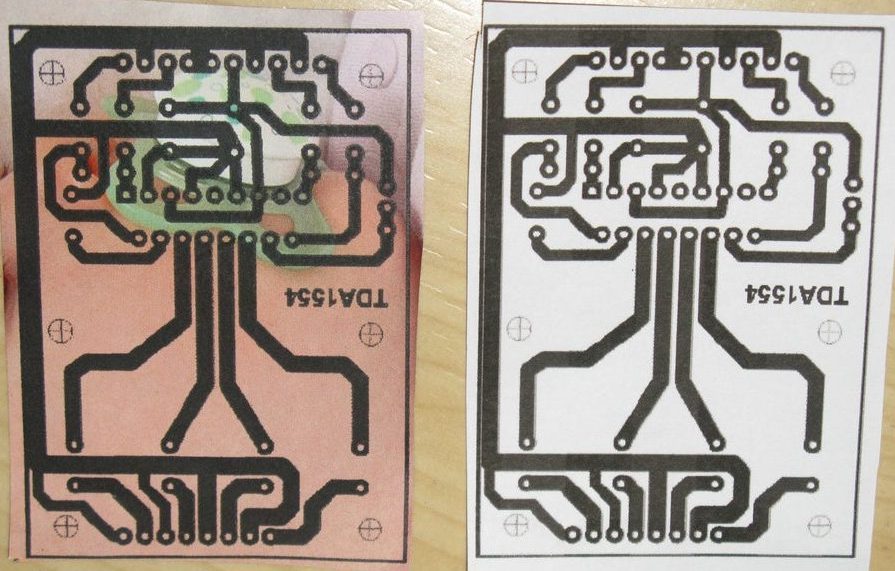

1. چاپ کردن طرح PCB

هنگامی که طرح خود را چاپ می کنید، مطمئن شوید که از چاپگر لیزری یا دستگاه فتوکپی استفاده می کنید، چاپگرهای جوهرافشان کار نمی کنند زیرا جوهر آن در آب محلول است بنابراین جوهر خود را روی برد PCB منتقل نمی کند. میتوانید از هر نوع کاغذ گلاسه ای استفاده کنید.

از چه کاغذی استفاده کنم:

• کاغذ عکس
• کاغذ مجله
• کاغذ گلاسه (براق)

از چه چاپگری استفاده کنم؟

• پرینتر لیزری
• دستگاه فتوکپی

2. اتو کردن برد مدار چاپی

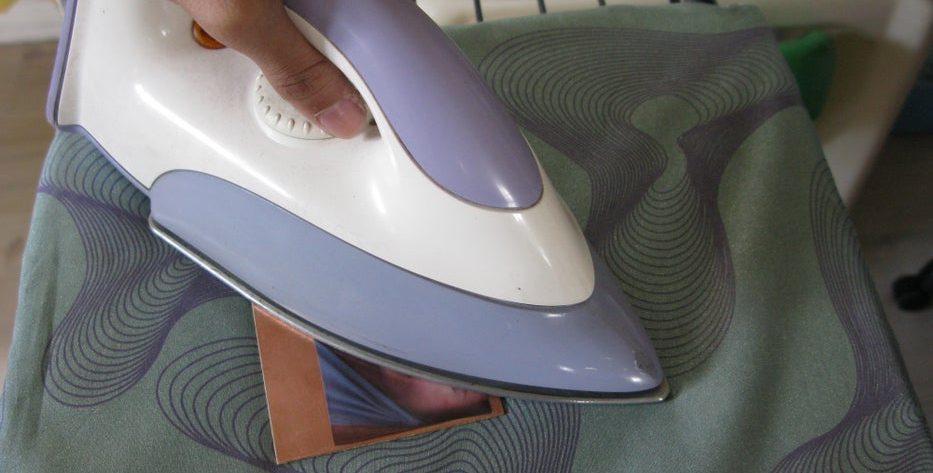

آن سمت کاغد که طرح PCB چاپ شده است را روی برد بگذارید و اتو را روی آن قرار دهید. از اتو خانگی برای اتو کردن طرح PCB چاپ شده روی برد خود استفاده کنید. اتو کردن طرح چاپ شده جوهر را از کاغذ به برد PCB منتقل می کند. اگر کاغذ ضخیم است، باید دمای اتو را روی بالاترین درجه تنظیم کنید، اما اگر نه، آن را روی درجه متوسط تنظیم کنید.

3. پاک کردن کاغذ باقیمانده و سنباده کاری

بعد از اینکه جوهر روی فیبر قرار گرفت باید کاغذ را از روی آن پاک کنید. میتوانید برد را به مدت 5 دقیقه درون آن بگذارید تا کاغذ روی آن نرم شود سپس به راحتی کاغذ را از روی برد جدا کنید.

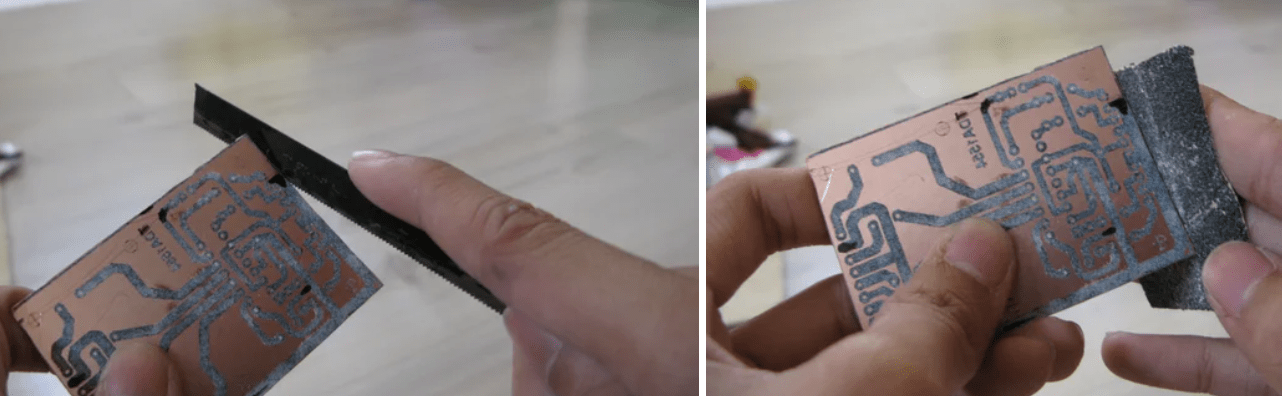

سپس باید قسمت های اضافه فیبر مدار چاپی را ببرید و لبه های آن را سنباده کاری کنید. بهتر است از یک سنباده ظریف استفاده کنید تا نرم تر شود.

4. تمیز کردن و بازیابی اتصالات

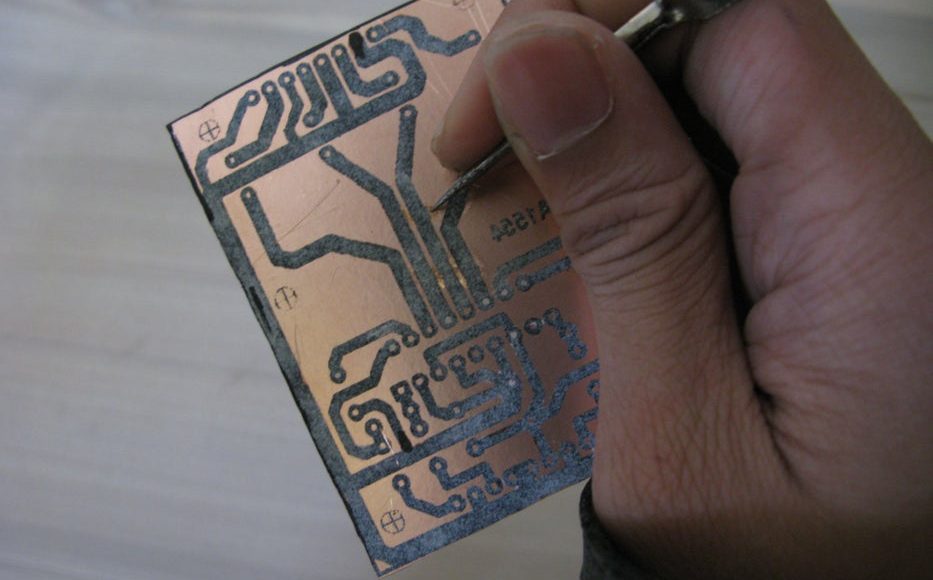

ممکن است قسمت هایی از کاغذ روی برد شما مانده باشد که میتوانید آن را با یک جسم نیز مثل نوک کاتر و… بردارید. ممکن است جوهر از روی بعضی از قسمت های مدار پاک شود که میتوانید با استفاده از یک ماژیک آن قسمت ها را بازیابی کنید.

5. اسید کاری فیبر مدار چاپی

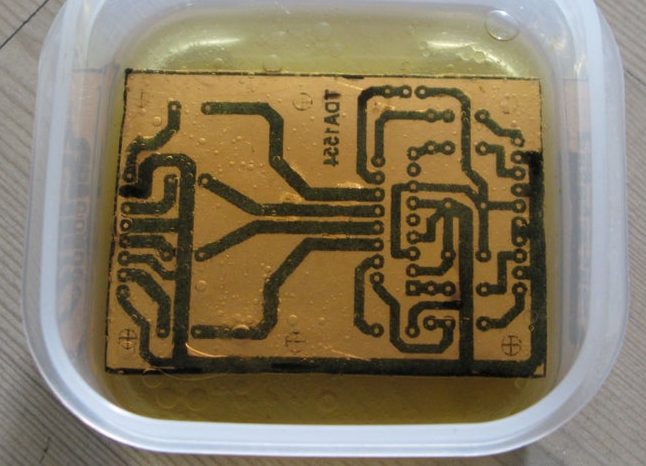

انواع مختلفی از اسید ها برای ساخت PCB موجود است که رایج ترین آنها فریک کلرید است. یک ظرف پلاستیکی تهیه کنید (هیچ گاه از ظرف فلزی استفاده نکنید!!!). اسید را در ظرف پلاستیکی خود بریزید. فیبر مدار چاپی را حدود 30 تا 45 دققیقه در ظرف بگذارید و سپس آن را خارج کنید. تا حدی برد را در ظرف قرار دهید که مس های اضافی به طور کامل حذف شود. قرار دادن بیش از حد برد در اسید باعث میشود اتصالات شما نیز توسط اسید از بین برود.

6. شستشوی برد و پاک کردن جوهر از روی اتصالات

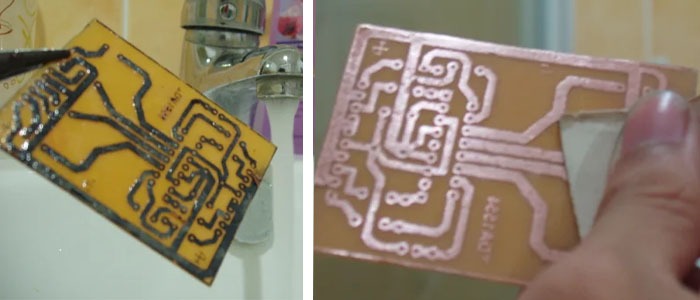

بعد از خارج کردن برد از اسید آن را خوب با آب شستشو دهید. از ابزار های پلاستیکی و دستکش برای نگه داشتن برد در هنگام شستشو استفاده کنید. سپس با استفاده از یک سنباده نرم جوهر را از روی اتصالات مدار خود پاک کنید.

7. ایجاد سوراخ های PCB

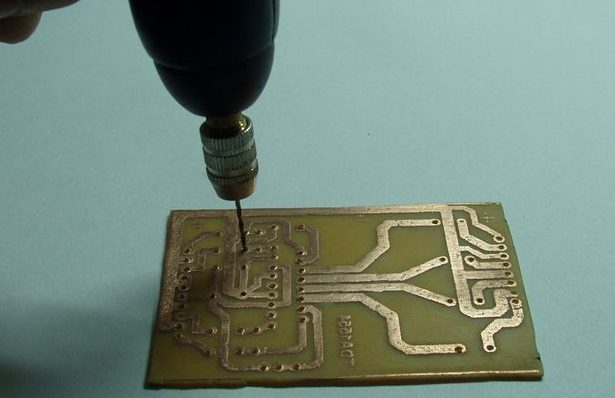

برد مدار چاپی خود را با یک مینی دریل و مته کوچک سوراخ کنید. بعد از سوراخ کردن دوباره آن را با آب بشویید. PCB را از سمت مسی سوراخ کنید، زیرا طرح مسی راهنمای شما برای سوراخ کردن خواهد بود.

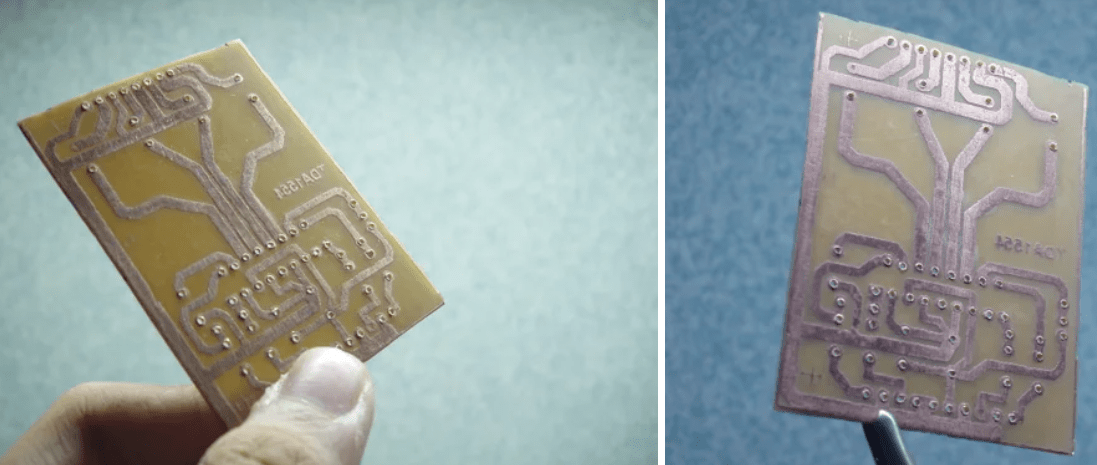

تمام شد! به همین راحتی شما میتوانید برد مدار چاپی را در خانه با سلیقه خود طراحی کنید و بسازید. اگر سوالی دارید در قسمت نظرات اعلام کنید همچنین با ستاره های زیر اعلام کنید چقدر این مطلب برای شما مفید بوده است.
