آموزش ساخت شمع (لامپ) الکترونیکی هوشمند با LDR
محتویات
سلام. آموزش ساخت شمع الکترونیکی هوشمند با LDR و آپ امپ LM358 را آماده کردیم.
آموزش ساخت لامپ هوشمند با LDR و Op-amp
شمع ها از سال ها پیش مورد استفاده بسیار زیادی قرار گرفته اند، حتی قبل از این که ادیسون ایده لامپ ها را بیاورد ، انسان را در شب راهنمایی می کردند. شمع ها علاوه بر زیبایی احساس گرمی را بوجود می آورند.در این آموزش پروژه آنالوگ قصد داریم با استفاده از برخی از لوازم الکترونیکی ساده و LED ، شمع الکترونیکی تولید کنیم که با تاریک شدن اتاق روشن میشود. این کار را با سنسور LDR انجام میدهیم.
قطعات مورد نیاز پروژه
- IC آپ امپ LM358
- مقاومت تصویری LDR
- مقاومت 1 کیلو اهم
- مقاومت 1 مگا اهم
- پتانسیومتر 10 کیلو اهم
- منبع تغذیه 12 ولت
توضیحات آی سی Op-amp LM358
مغز این مدار ، آپ آمپ LM358 است. LM358 یک تقویت کننده عملیاتی است. این IC شامل دو آمپلی فایر عملیاتی است که می تواند ولتاژ بین 3.3 ولت تا 32 ولت را تحمل کند.
LM358 به طور کلی در ساخت مدارهای مقایسه کننده و تقویت کننده ساده مورد استفاده قرار می گیرد و می تواند در مدارهای فیلتر فعال ، شکل دهنده های موج و … نیز یافت شود. در این پروژه از LM358 به عنوان مقایسه کننده ولتاژ استفاده خواهیم کرد. اگر ولتاژ را به ورودیهای معکوس و غیر معکوس اعمال کنیم و اگر ولتاژ ورودی غیر معکوس از ولتاژ ورودی معکوس بیشتر باشد ، خروجی زیاد می شود.
نحوه کار پروژه

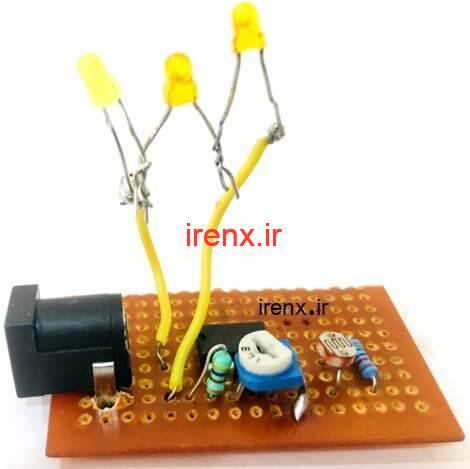

ما از یک پتانسیومتر برای تنظیم حساسیت LDR استفاده کردیم. اگر می خواهید بیش از یک LED استفاده کنید ، مسئله ای نیست. دو یا سه LED را به صورت سری متصل کنید اما مطمئن شوید که مقایسه کننده شما می تواند جریان کافی را برای تأمین انرژی تمام LED ها داشته باشد.

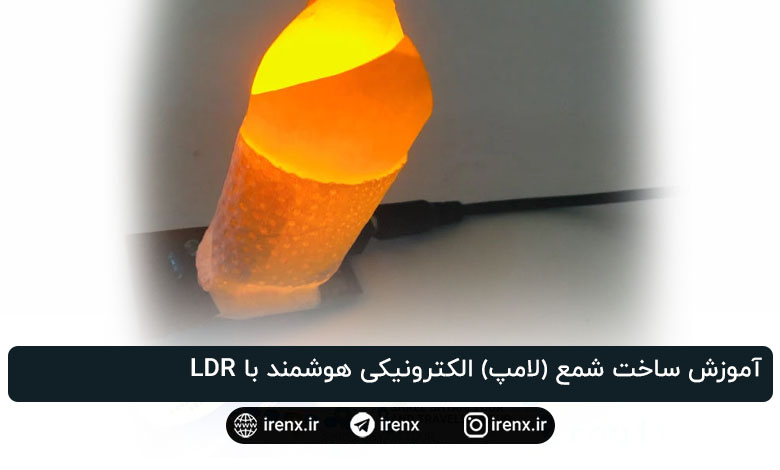

برای تهیه شمع می توانید از هر چیزی برای پوشاندن LED استفاده کنید. به طور مثال ما از دستمال کاغذی استفاده کرده ایم.

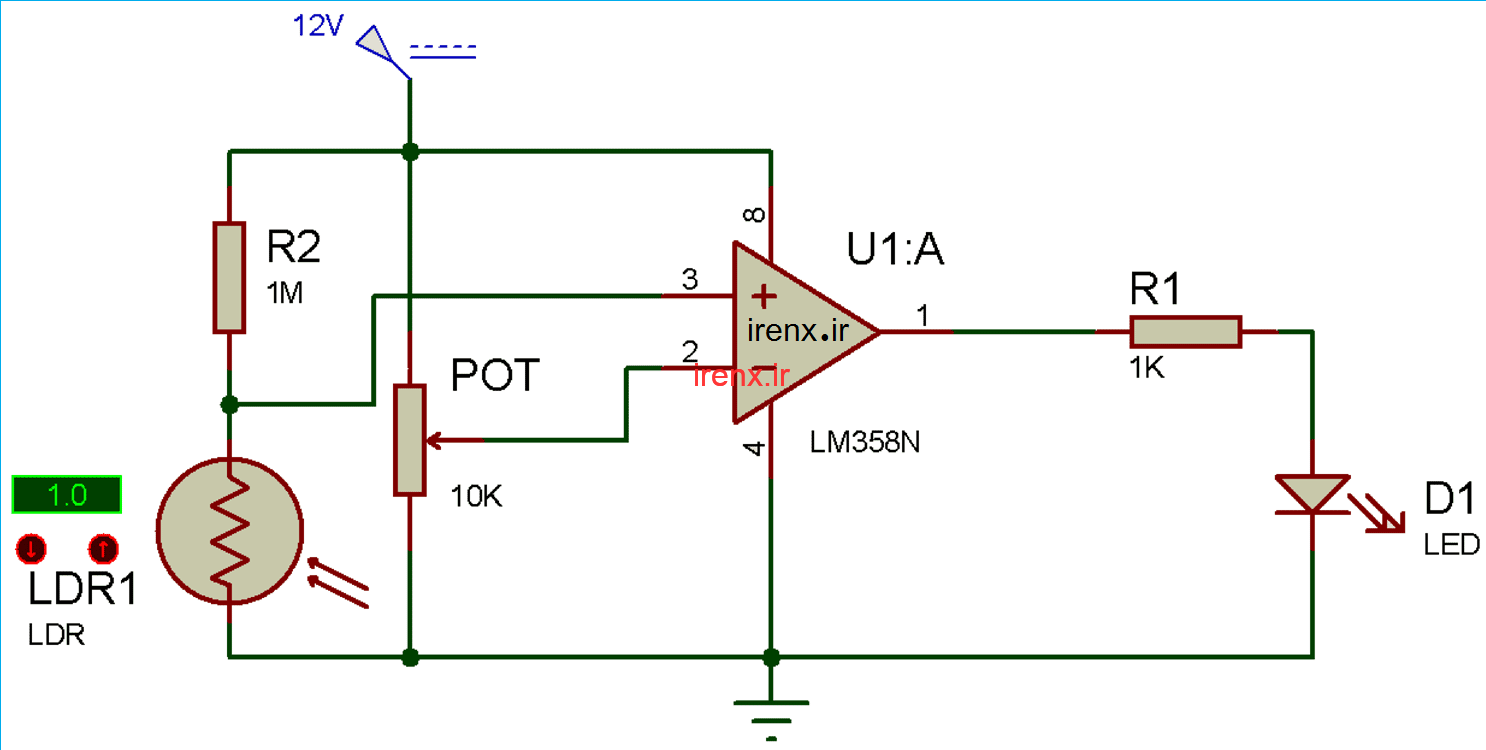

شماتیک کامل مدار
شماتیک کامل مدار پروژه لامپ هوشمند با LDR در پایین نشان داده شده است. این مدار واقعا ساده است.
