مدار آمپلی فایر استریو با آی سی TDA2822

تقویت کننده صدا یک مدار الکترونیکی است که سیگنال های صوتی ضعیف را تا سطحی مناسب برای پخش در بلندگو تقویت می کند. این آمپلی فایرها در ارتباطات و پخش بی سیم و در انواع تجهیزات صوتی استفاده می شوند. کلاس‌ های زیادی از تقویت‌کننده‌ ها وجود دارد و ما قبلاً مدارهای تقویت‌کننده صوتی زیادی از آمپلی‌فایر های کوچک 10 واتی گرفته تا تقویت‌کننده‌ های توان 100 واتی سنگین ساخته‌ایم.

در این پروژه قصد داریم با استفاده از آی سی TDA2822 یک تقویت کننده صدا بسازیم که یک آمپلی فایر صوتی دو کاناله بسیار محبوب است که معمولا برای ساخت تقویت کننده های صوتی با قدرت بالا استفاده می شود. مدار آمپلی فایر TDA2822 دارای یک آی سی تقویت کننده TDA2822 خواهد بود و می تواند دو بلندگو را با کنترل صدا راه اندازی کند. همچنین، ورودی صدا برای برد تقویت کننده ما می تواند مستقیماً از یک جک صدا تهیه شود.

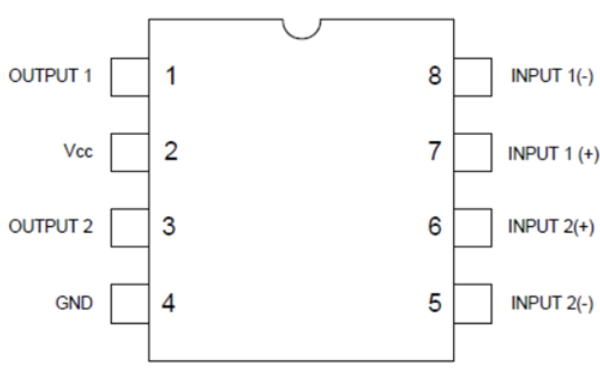

آی سی آمپلی فایر TDA2822

TDA2822 یک آی سی تقویت کننده صوتی دوگانه کم مصرف است که می تواند در حالت استریو یا حالت پل پیکربندی شود. این IC در بسته‌ بندی DIP پلاستیکی 8 پین در دسترس است. این آی سی می تواند در طیف وسیعی از ولتاژهای تغذیه از 3 تا 15 ولت کار کند. TDA2822 به طور ویژه برای استفاده در رادیوهای قابل حمل و مجموعه های ترانزیستور طراحی شده است. آی سی آمپلی فایر  TDA2822 می تواند توان خروجی 0.65 وات در هر کانال را به یک بلندگوی 4 اهم با ولتاژ تغذیه 6 ولت و 0.38 وات در هر کانال را به بلندگوی 8 اهم و ولتاژ تغذیه 6 ولت در حالت استریو ارائه دهد.

مشخصات TDA2822:

• ولتاژ تغذیه: 3-15 ولت
• توان خروجی: 3.2 وات
• صدا – امپدانس بار: 8 اهم
• بهره: 39 دسی بل
• جریان منبع عملیاتی: 12 میلی آمپر
• Ib – جریان بایاس ورودی: 0.1 uA
• PSRR – نسبت رد منبع تغذیه: 40 دسی بل
• پیکربندی پل یا استریو

مدار تقویت کننده صوتی استریو TDA2822

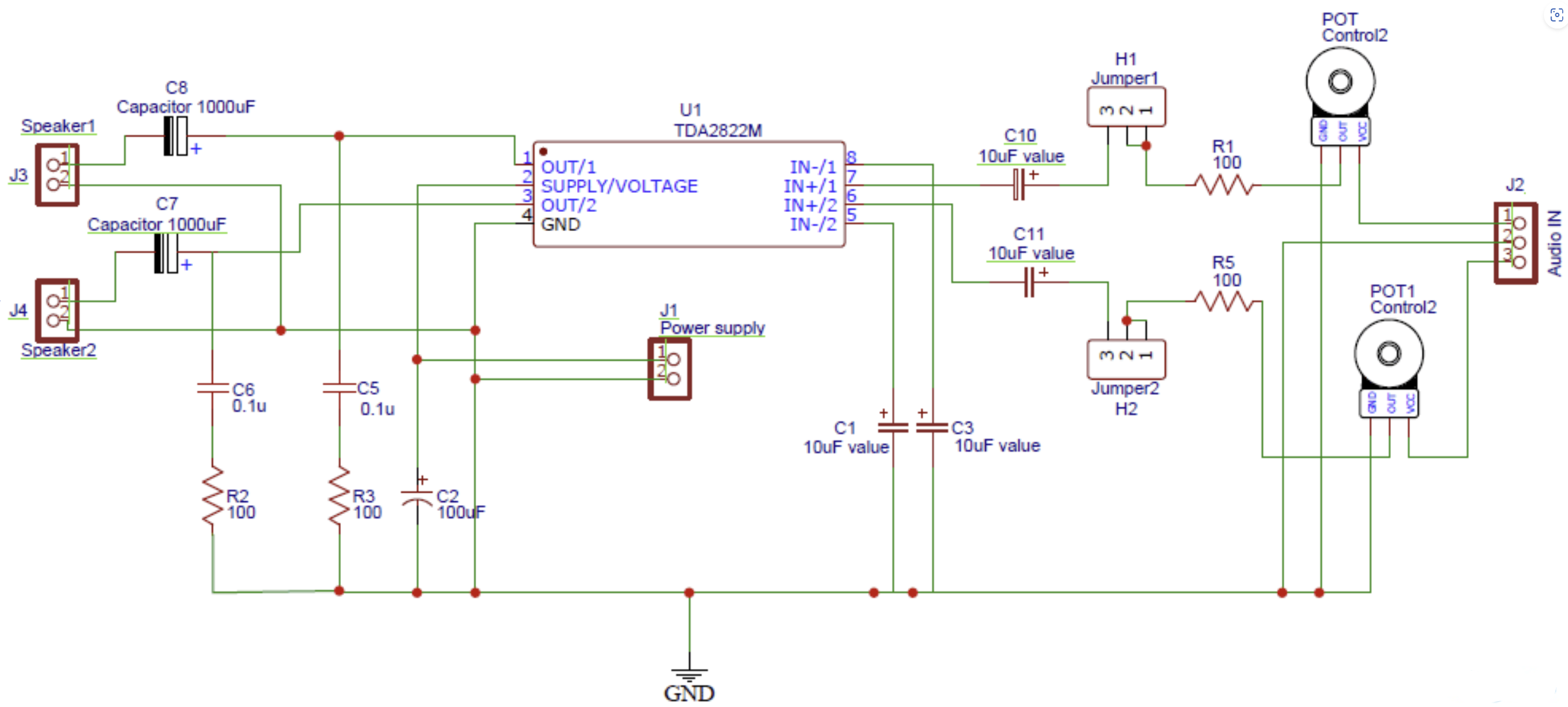

مدار کامل آمپلی فایر TDA2822 در تصویر زیر نشان داده شده است. این مدار علاوه بر آی سی TDA2822M، از دو پتانسیومتر، دو بلندگو و مقداری خازن و مقاومت استفاده می کند.

بلندگوی سمت چپ (Speaker1) از طریق خازن الکترولیتی C8 به پایه خروجی 1 آی سی متصل می شود. بلندگوی سمت راست (Speaker2) از طریق خازن الکترولیتی C7 به پایه خروجی 2 متصل می شود. پایه های ورودی معکوس (Pin5 و Pin8) از طریق خازن های فیلتر C1 و C3 به زمین متصل می شوند. پایه های غیر معکوس (Pin7 و Pin6) پایه های ورودی هستند و از طریق خازن الکترولیتی C10 و C11 به پتانسیومتر متصل می شوند. خازن های C10 و C11 برای جلوگیری از عبور هر جزء DC از آی سی تقویت کننده به بار خروجی وصل شده اند. هر جزء DC از آمپلی فایر تا بار که بلندگو است در این مورد می تواند به آن آسیب برساند یا نویز یا اعوجاج در صدای خروجی ایجاد کند. Pot1 و Pot2 به عنوان کنترل کننده صدای کانال چپ و راست برای هر دو بلندگو کار می کنند. پایه 2 به منبع DC و پایه 4 به زمین متصل است. خازن الکترولیتی C2 به VCC متصل می شود و پین های زمین به عنوان خازن فیلتر کار می کنند.

قطعات مورد نیاز

• آی سی آمپلی فایر TDA2822
• خازن ها (2 عدد 1000 میکرو فاراد، 4 عدد 10 میکرو فاراد، 2 عدد 0.1 میکرو فاراد، 1 عدد 100 میکرو فاراد)
• مقاومت (4 عدد 100 اهم)
• ترمینال (3 عدد 2 پین، 1 عدد 3 پین)
• 2* پتانسیومتر 10 کیلو اهم

ساخت PCB برد تقویت کننده استریو TDA2822

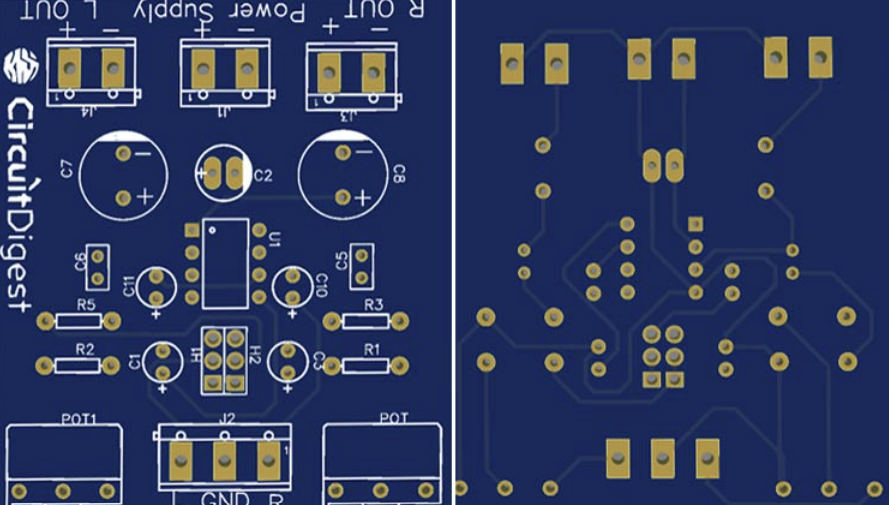

هنگامی که شماتیک انجام شد، می توانیم به چیدمان PCB ادامه دهیم. شما می توانید PCB را با استفاده از نرم افزار PCB انتخابی خود طراحی کنید. ما از EasyEDA برای ساخت PCB برای این پروژه استفاده کرده ایم. با انتخاب لایه از پنجره “Layers” می توانید هر لایه PCB را مشاهده کنید. جدا از این، شما همچنین می توانید نمای مدل سه بعدی PCB را در مورد نحوه ظاهر آن پس از ساخت نیز مشاهده کنید. در زیر نماهای مدل سه بعدی لایه بالایی و پایینی PCB را مشاهده می کنید.

طرح PCB مدار فوق نیز به صورت Gerber برای دانلود در دسترس است.

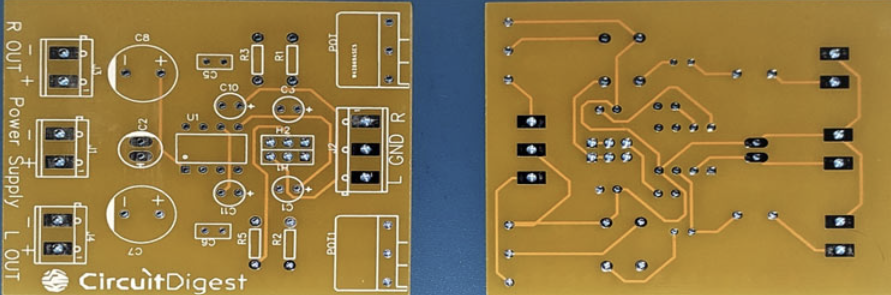

پس از اطمینان از صحت فوت پرینت به اتصال قطعات به برد PCB ادامه دادم.

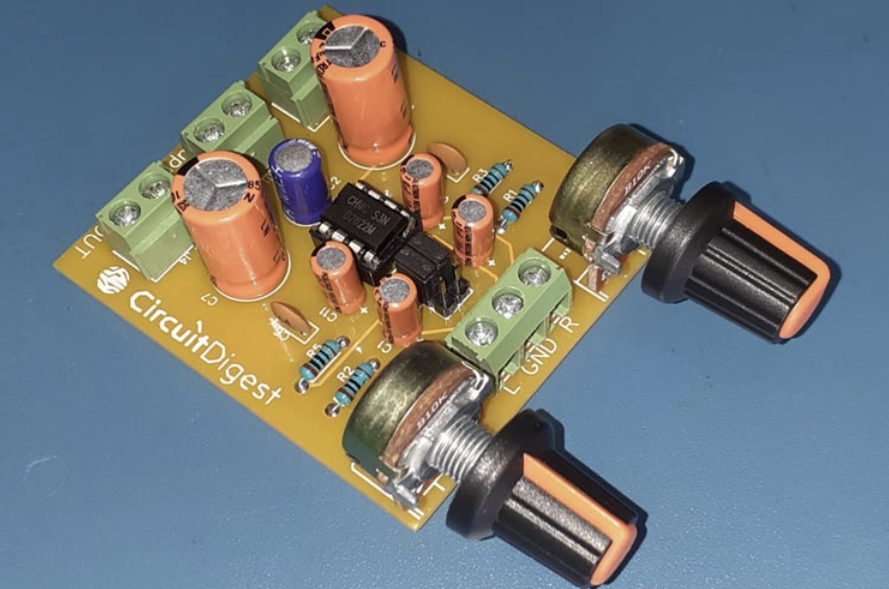

برد کاملا لحیم کاری شده مانند تصویر زیر به نظر می رسد:

تست برد تقویت کننده صوتی TDA2822

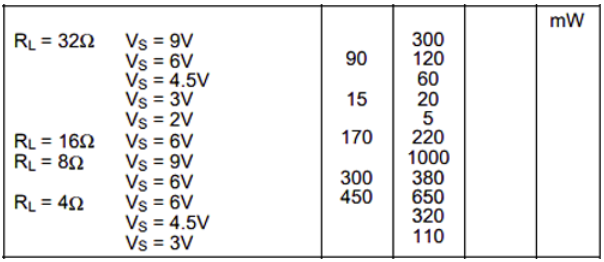

پس از اتمام مونتاژ PCB، بلندگوها را به پین ​​خروجی کانال چپ و راست متصل کنید. توان خروجی آی سی به ولتاژ منبع تغذیه ورودی و بار خروجی بستگی دارد. توان خروجی از تقویت کننده های عملیاتی داخلی آی سی در جدول زیر خلاصه شده است.

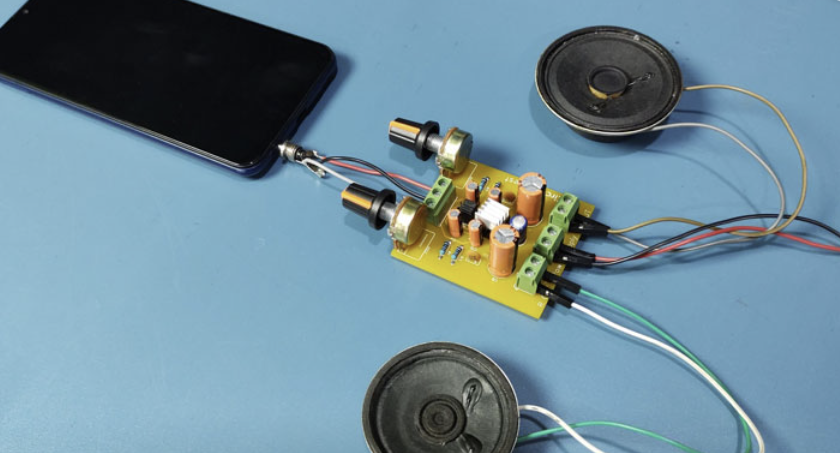

برای مقاصد آزمایشی، دو بلندگوی 32 اهم را وصل کردم و آی سی را با استفاده از باتری لیتیوم پلیمری تغذیه کردم. ورودی صدا از گوشی هوشمند ارائه می شود. برای دریافت صدا از گوشی هوشمند، یک جک 3.5 میلی متری صدا به گوشی وصل شده و کار شما تمام است.

ساخت یک مدار تقویت کننده استریو با استفاده از TDA2822 با برد PCB به همین سادگی است. امیدواریم از این پروژه لذت برده باشید و ساختن پروژه برای شما جالب بوده باشد.
