شیلد آردوینو چیست؟ معرفی 25 شیلد محبوب برد Arduino

در این مقاله میخواهیم بررسی کاملی نسبت به شیلد های آردوینو داشته باشیم و انواع آن را معرفی کنیم. در این مطلب لیستی شامل 25 شیلد محبوب آردوینو قرار داده شده است.

شیلد آردوینو چیست؟

شیلدهای آردوینو بردهایی هستند که عملکرد آردوینو شما را گسترش می دهند. فقط باید آنها را بالای برد آردوینو قرار دهید. انواع بی‌شماری شیلد برای انجام کارهای بی‌شماری وجود دارد.

انواع شیلد های آردوینو

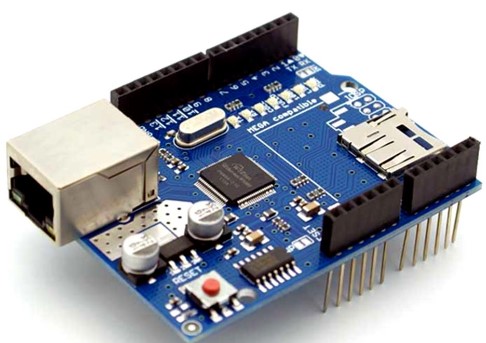

1. شیلد اترنت

Ethernet Shield به شما امکان می دهد آردوینو خود را به اینترنت متصل کنید. فقط باید شیلد را به برد آردوینو وصل کنید و سپس آن را به شبکه خود وصل کنید. خیلی ساده است.

شیلد اترنت آردوینو

2. شیلد رله

Relay Shield یک ماژول با 4 رله مکانیکی است که یک راه آسان برای کنترل ولتاژ بالا را در اختیار شما قرار می دهد.

شیلد رله آردوینو

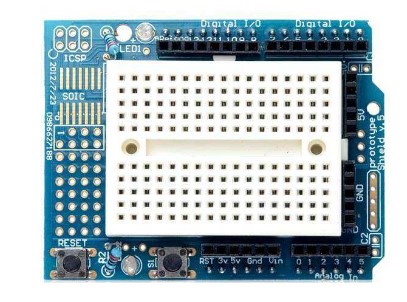

3. شیلد برد بورد

ProtoShield یک شیلد برد بورد است که ساخت نمونه اولیه را آسان می کند. این امکان اتصال آسان بین برد برد و آردوینو را فراهم می کند.

شیلد برد بورد آردوینو

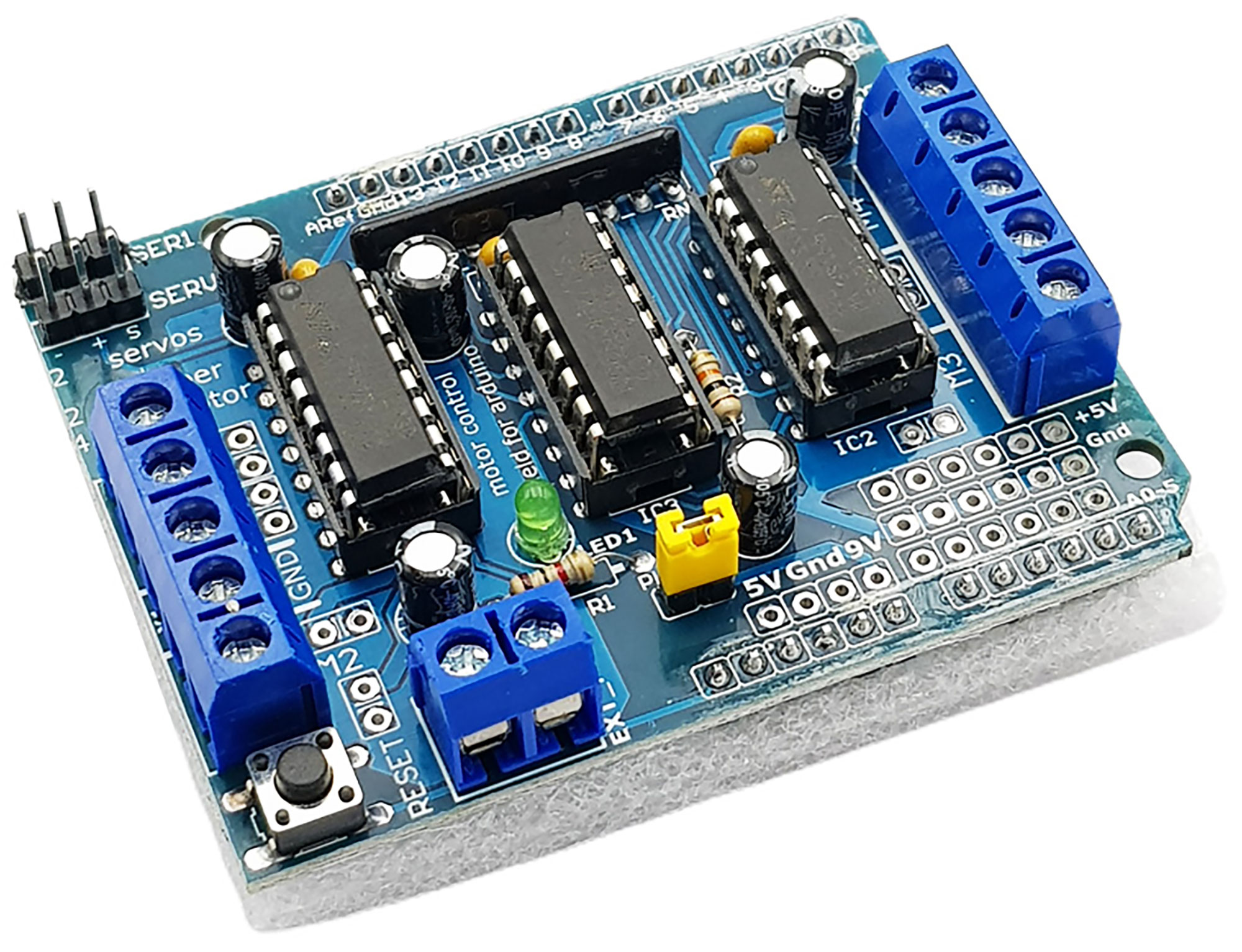

4. شیلد موتور

این شیلد امکان کنترل آسان جهت و سرعت موتور را فراهم می کند و استفاده از موتور را در هر یک از پروژه های شما آسان می کند.

شیلد موتور درایور

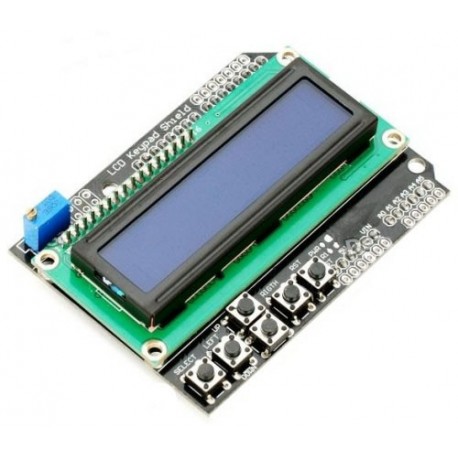

5. شیلد ال سی دی

این شیلد استفاده از ال سی دی 16×2 کاراکتری را آسان می کند. با این کار، تنها با استفاده از دو پایه ارتباط I2C موجود در آردوینو، می توان یک LCD کاراکتری 16×2 را کنترل کرد.

شیلد ال سی دی کاراکتری آردوینو

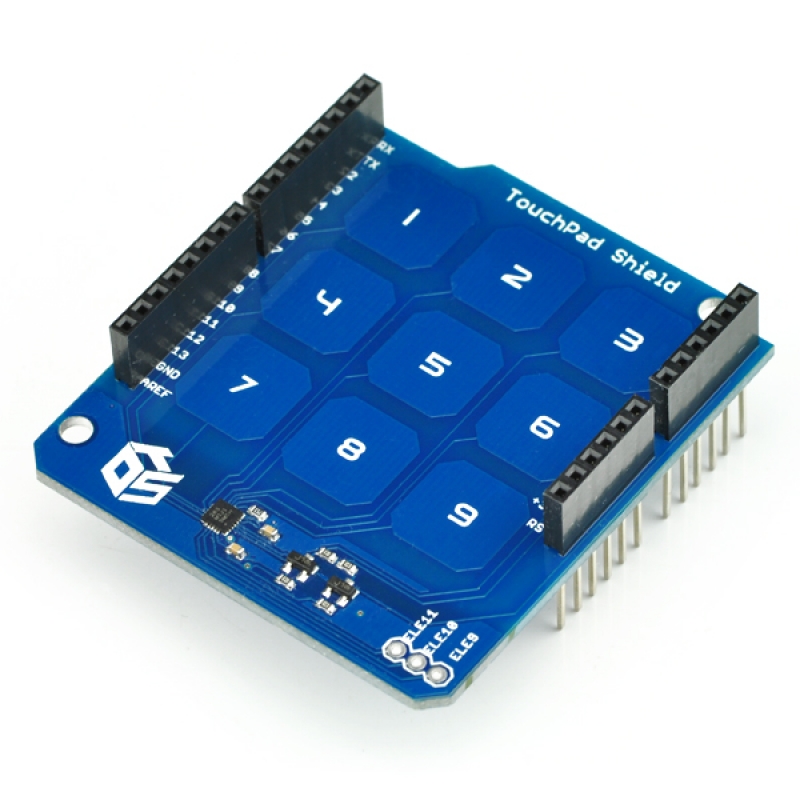

6. شیلد صفحه لمسی

Touchpad Shield به شما اجازه می دهد تا کلید های لمسی خازنی ساده را بسازید.

شیلد دکمه لمسی خازنی

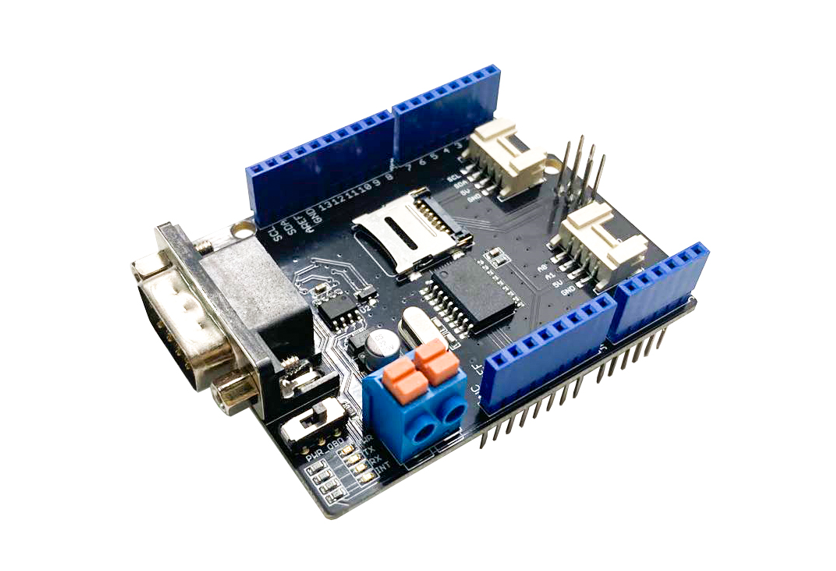

7. شیلد CAN-BUS

CAN-BUS از باس کنترلر MCP2515 CAN با پروتکل SPI و فرستنده گیرنده MCP2551CAN استفاده می کند تا قابلیت CAN-BUS را به آردوینو بدهد.

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

شیلد ارتباط CAN

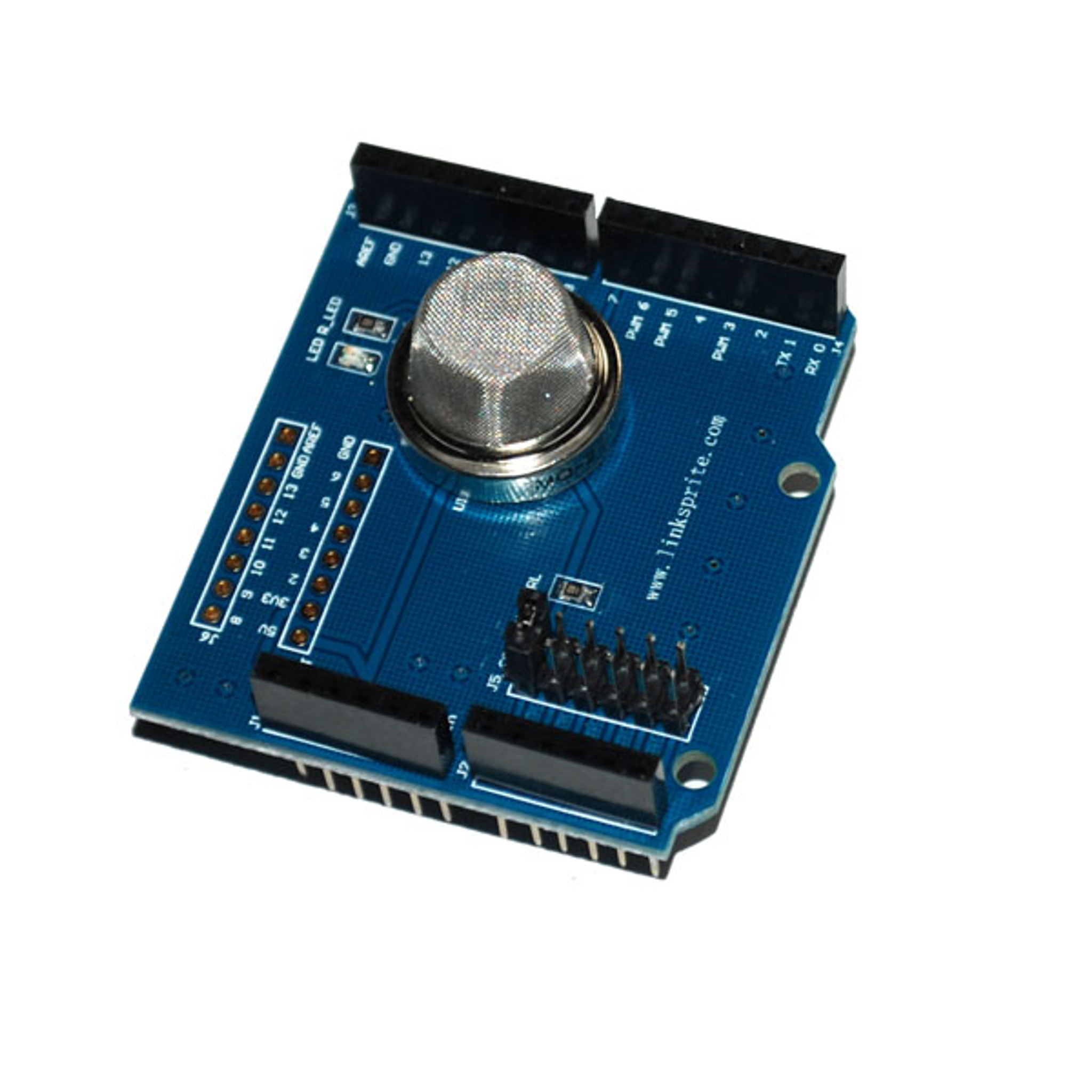

8. شیلد آشکارساز دود

این شیلد می تواند غلظت گاز قابل احتراق را در هوا تشخیص دهد و آن را به عنوان یک مقدار آنالوگ بخواند. برای ساخت یک سیستم آشکارساز دود مفید است.

شیلد آشکار ساز دود گاز آردوینو

9. محافظ تولید ولتاژ منفی

این محافظ برای آردوینو ولتاژ منفی تولید می کند. اگر به ولتاژ منفی نیاز دارید مفید است.

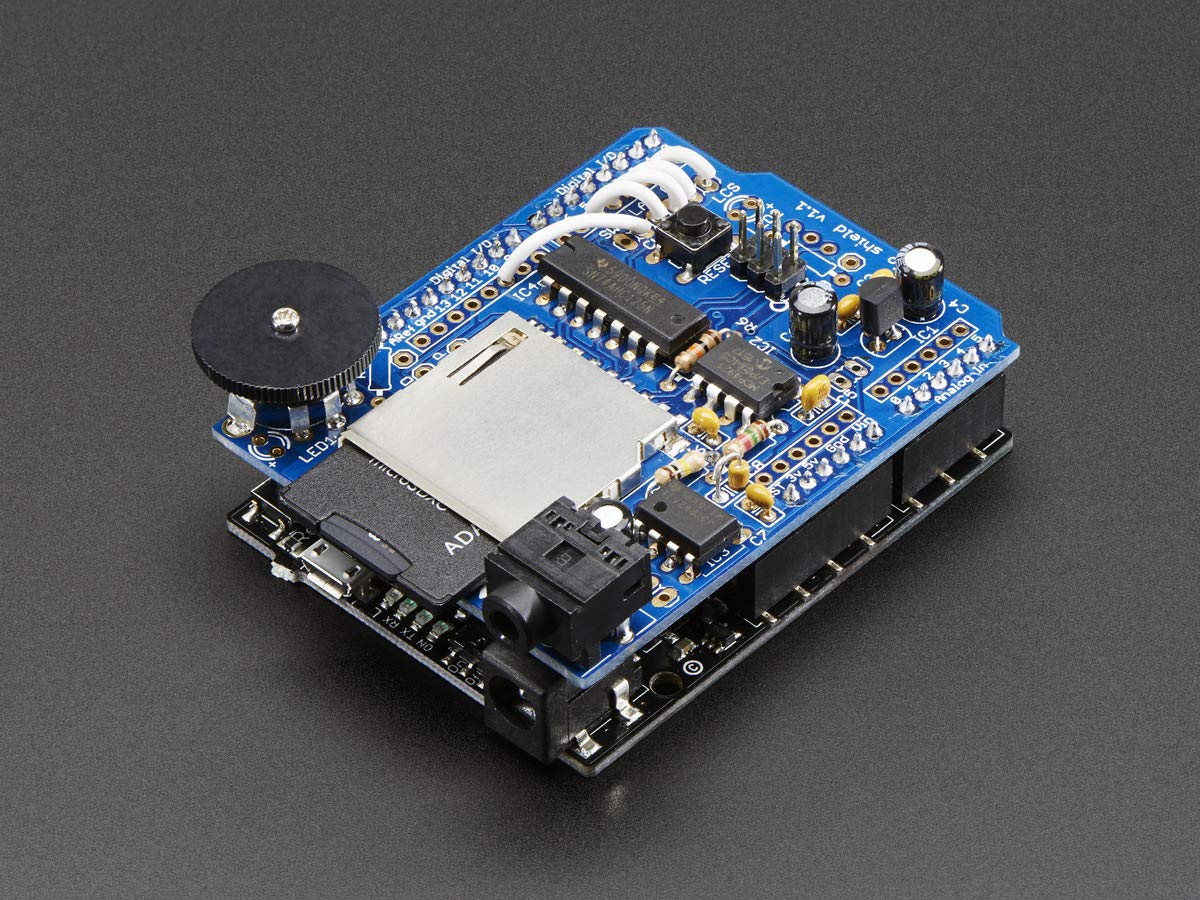

10. شیلد Wave

این Shield بسیاری از مشکلات مربوط به کیفیت پایین صدا را با پروژه های الکترونیکی حل می کند. این شیلد می تواند تا 22 کیلوهرتز، فایل های صوتی 12 بیتی فشرده نشده با هر طولی را پخش کند. فایل های صوتی از کارت SD/MMC خوانده می شوند. با این شیلد امکان افزودن صدای باکیفیت به پروژه های شما وجود دارد.

شیلد Wave

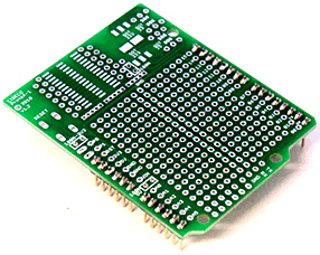

11. شیلد CISECO ProtoX

CISECO ProtoX Shield یک برد نمونه اولیه با پدهای SMT و سریال است.

شیلد CISECO ProtoX

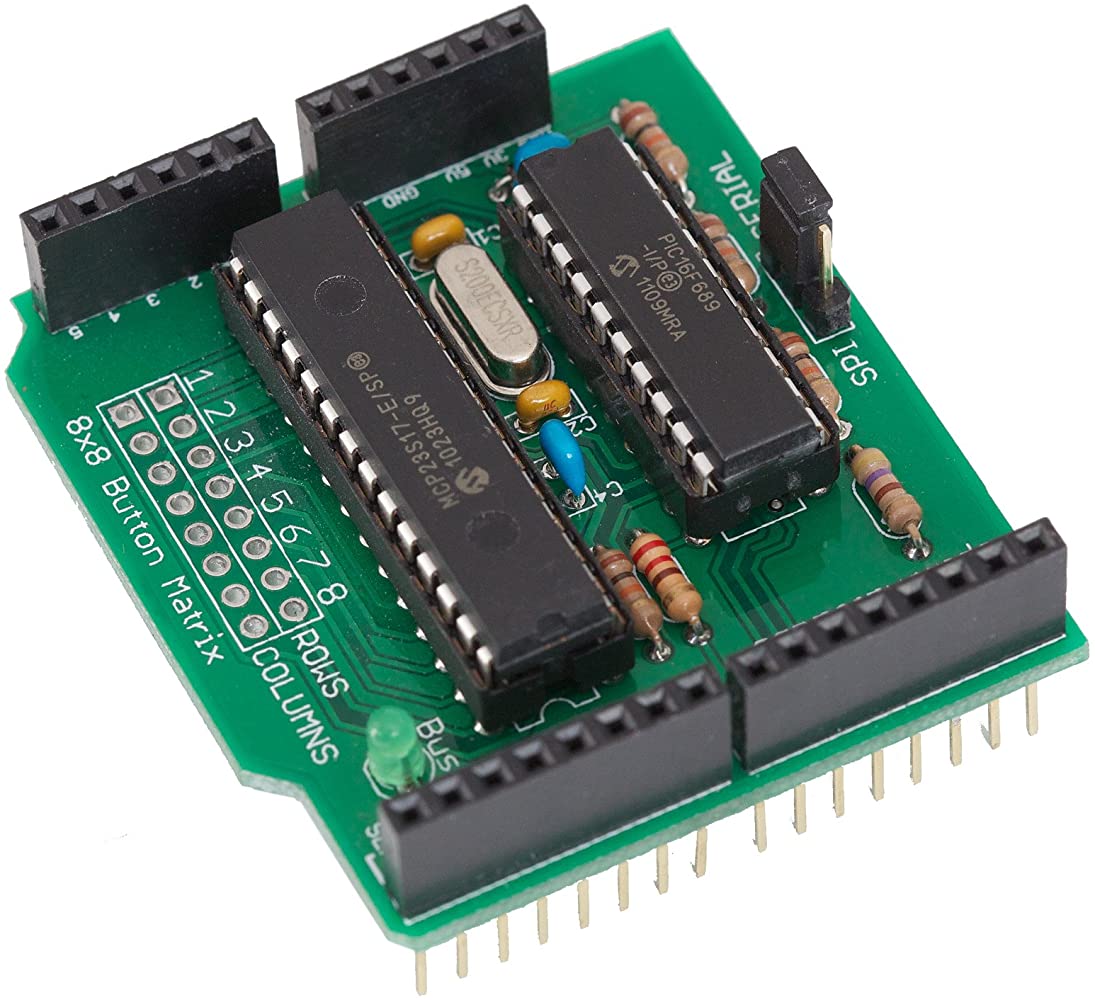

12. شیلد 64 دکمه

با این شیلد می توانید تا 64 دکمه را به آردوینو خود متصل کنید. برخی از پروژه های جالب با این شیلد شامل سازهای موسیقی، رابط های کامپیوتری جالب و و… است.

شیلد 64 دکمه آردوینو

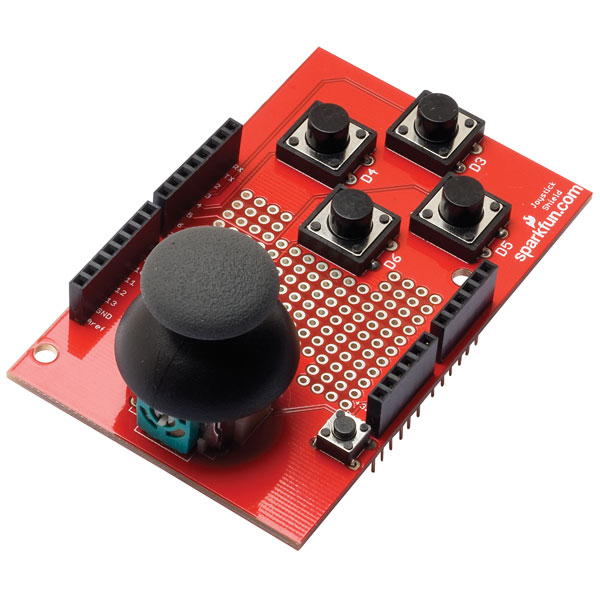

13. شیلد جوی استیک

جوی استیک شیلد ورودی های آنالوگ ساده و چهار دکمه مجزا و یک دکمه زیر خود جوی استیک را فراهم می کند.

شیلد جوی استیک

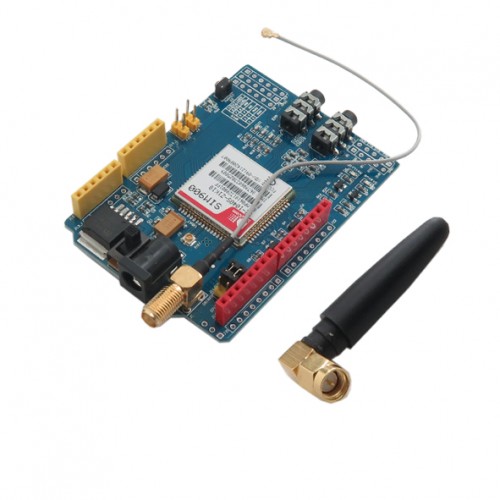

14. شیلد GSM/GPRS

شیلد GSM/GPRS به شما امکان می دهد آردوینو خود را به شبکه تلفن همراه GSM/GPRS متصل کنید. این به شما امکان می دهد با استفاده از دستورات AT یک شماره تلفن را شماره گیری کنید یا یک پیام متنی برای یک دوست ارسال کنید.

شیلد gsm arduino

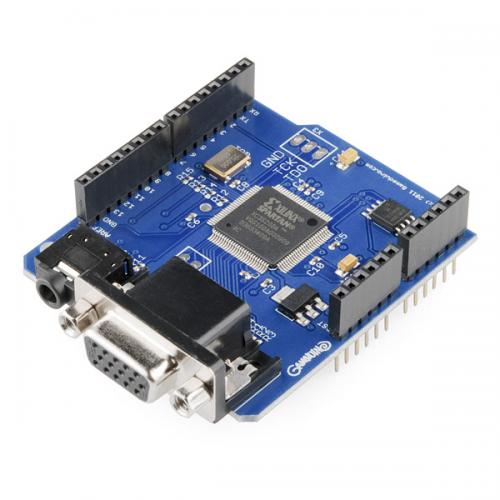

15. شیلد Gameduino

این Shield یک آداپتور بازی برای آردوینو یا هر چیزی با رابط SPI است. دارای دو شاخه برای مانیتور VGA و بلندگوهای استریو است.

gameduino شیلد

16. شیلد microSD

شیلد MicroSD آردوینو شما را به قابلیت ذخیره سازی انبوه مجهز می کند، بنابراین می توانید از آن برای ثبت اطلاعات یا سایر پروژه های مرتبط استفاده کنید.

شیلد sd card

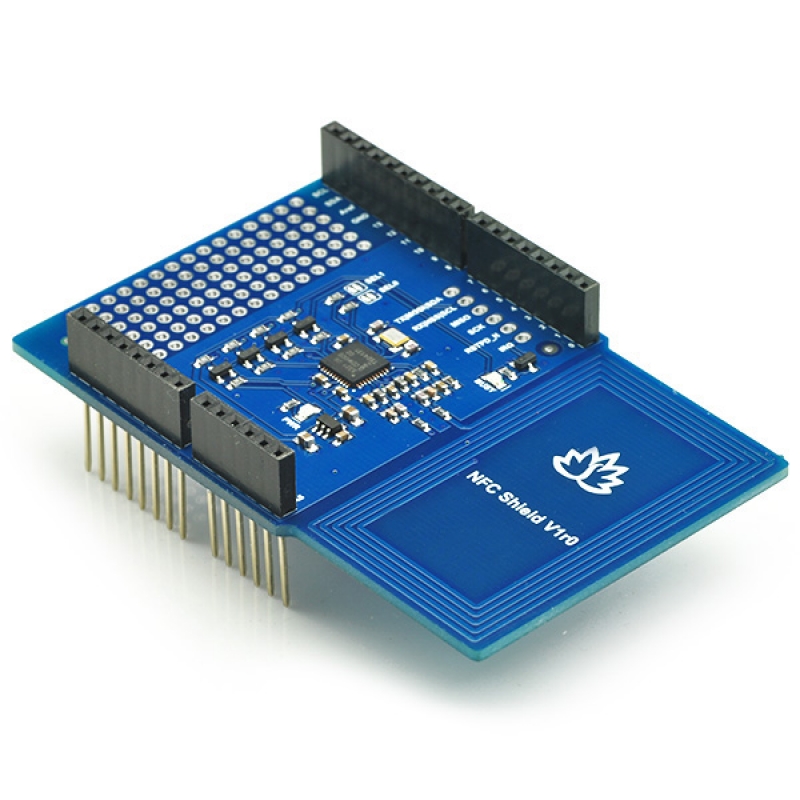

17. شیلد NFC/RFID

این Shield برای هر برنامه RFID یا NFC با فرکانس 13.56 مگاهرتز مناسب است. این شیلد می تواند تگ ها را بخواند و بنویسد، بنابراین برای پروژه های تگ RFID مناسب است.

شیلد nfc

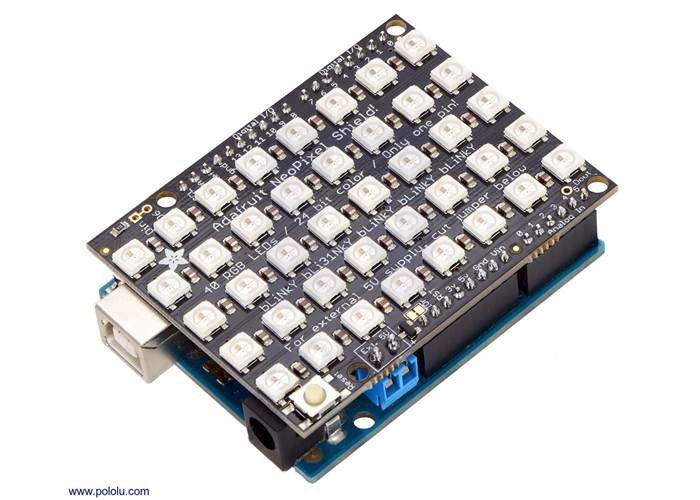

18. شیلد نئوپیکسل

با استفاده از این شیلد Adafruit، می توانید ماتریس 5×8 از LED های RGB را تنها با استفاده از یک پین کنترل کنید.

شیلد نئوپیکسل آردوینو

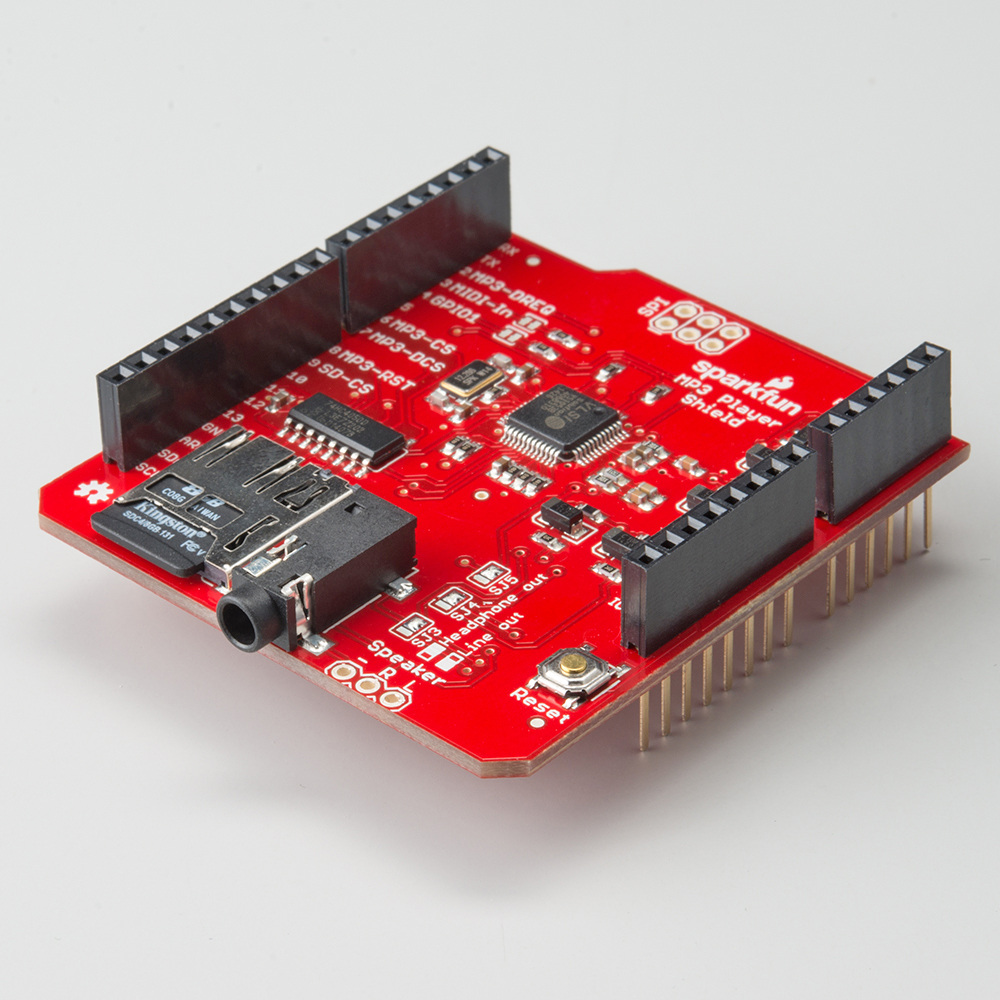

19. شیلد پخش کننده Mp3

MP3 Player Shield یک راه ساده برای افزودن جلوه های صوتی یا موسیقی به پروژه های شما ارائه می دهد.

شیلد mp3 player

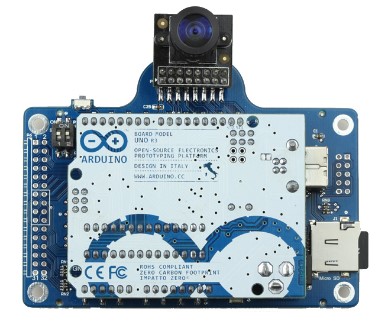

20. شیلد دوربین

با این شیلد می توان پیچیدگی رابط کنترل دوربین را کاهش داد. از رابط I2C برای پیکربندی حسگر و رابط SPI برای دستورات دوربین و جریان داده استفاده می کند.

شیلد دوربین آردوینو

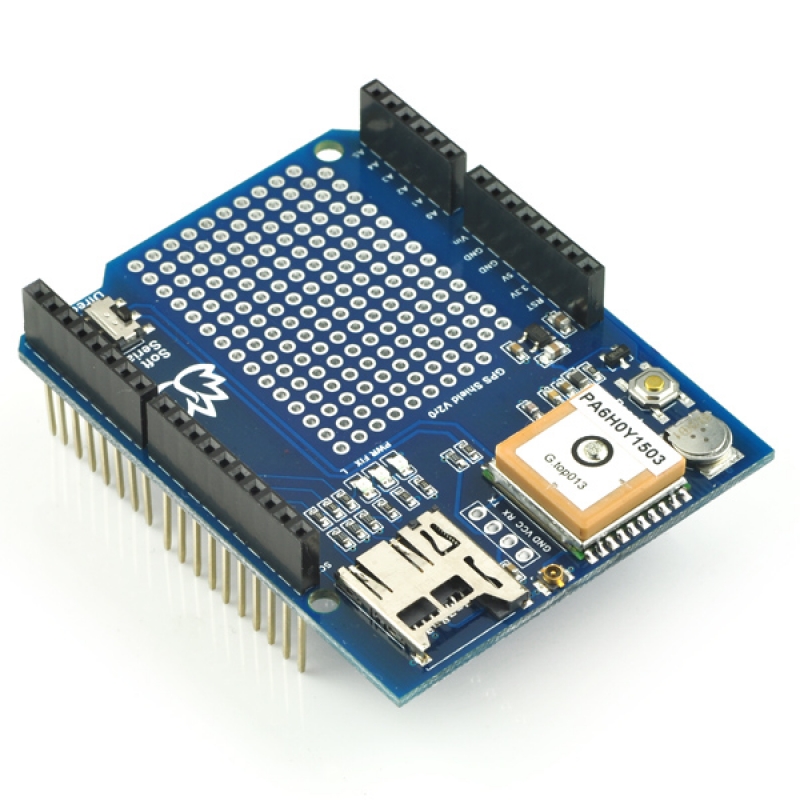

21. شیلد GPS

GPS Logger Shield دارای یک ماژول GPS است و برای ثبت اطلاعات در کارت SD طراحی شده است.

شیلد آردوینو جی پی اس GPS

22. شیلد بی سیم SD Shield

Wireless SD Shield به آردوینو اجازه می دهد تا با استفاده از یک ماژول بی سیم به صورت بی سیم ارتباط برقرار کند. شیلد شامل یک اسلات SD است.

شیلد sd card

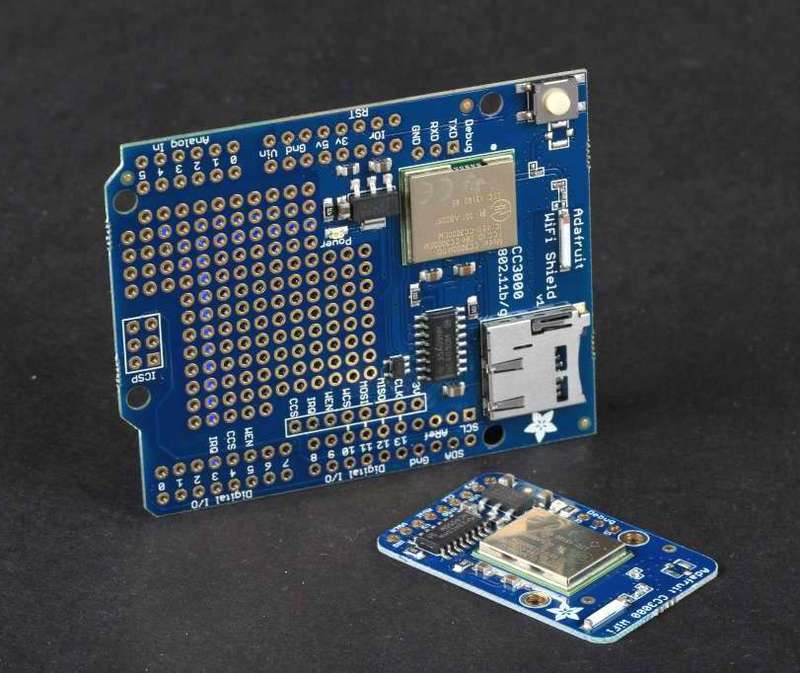

23. شیلد cc300 Wi-Fi

این Shield یک واحد پردازش شبکه مجهز است که می تواند شبکه را ساده کند. فرآیند اتصال می تواند تقاضای MCU را برای نرم افزار کاهش دهد، که آن را به یک راه حل عالی برای برنامه های تعبیه شده میکروکنترلر کم هزینه و کم مصرف تبدیل می کند.

شیلد وای فای CC3000

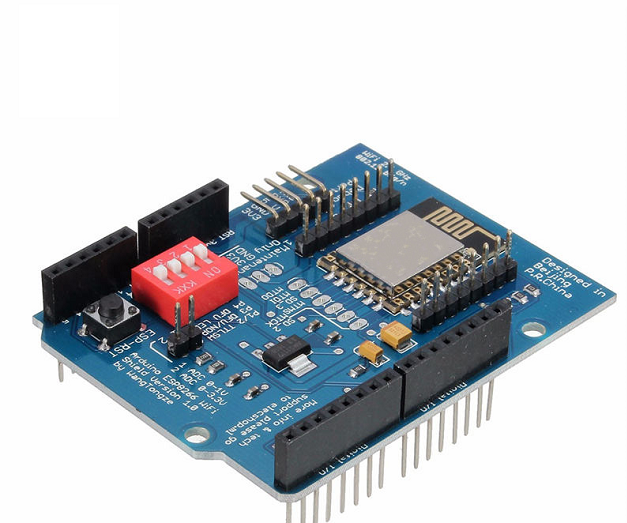

24. شیلد ESP8266 Wi-Fi

ESP8266 Wi-Fi Shield یک شیلد سازگار با آردوینو برای ESP8266 WiFi SoC – یک پلت فرم پیشرو برای اینترنت اشیا (IoT) یا پروژه های مرتبط با Wi-Fi است.

شیلد WIFI

25. شیلد بلوتوث HC-05

این Shield شامل یک ماژول بلوتوث SPP (پروتکل پورت سریال) با استفاده آسان است که برای راه اندازی اتصال سریال بی سیم شفاف طراحی شده است.

شیلد بلوتوث hc-05

3.5 (6 نفر)

برای دریافت مطالب جدید کانال تلگرام یا پیج اینستاگرام ما را دنبال کنید.

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید قرار بدهم. سوالات مربوط به این مطلب را در قسمت نظرات همین مطلب اعلام کنید. سعی میکنم در اسرع وقت به نظرات شما پاسخ بدهم.

2 نظر

  1. سلام، ممنون از آموزش مفیدتون،
    بر روی یک آردوینو حداکثر از چند شیلد می‌توان بطور همزمان در یک پروژه استفاده کرد؟
    آیا محدودیتی وجود دارد یا خیر؟
    سپاس

    1. سلام عزیز
      اگر شیلد های شما در سمت بالا پین هدر های مادگی داشته باشند و در شیلد شما از بعضی پین ها استفاده نشده باشد میتوان با کدنویسی از چند شیلد همزمان استفاده کرد اما شرایط خیلی خاصی نیاز هست و بستگی به شیلد های شما دارد.
