مشخصات LCD گرافیکی St7920 (کتابخانه u8glib.h)
سلام. دانلود کتابخانه u8glib.h و مشخصات LCD گرافیکی St7920 را آماده کردیم.

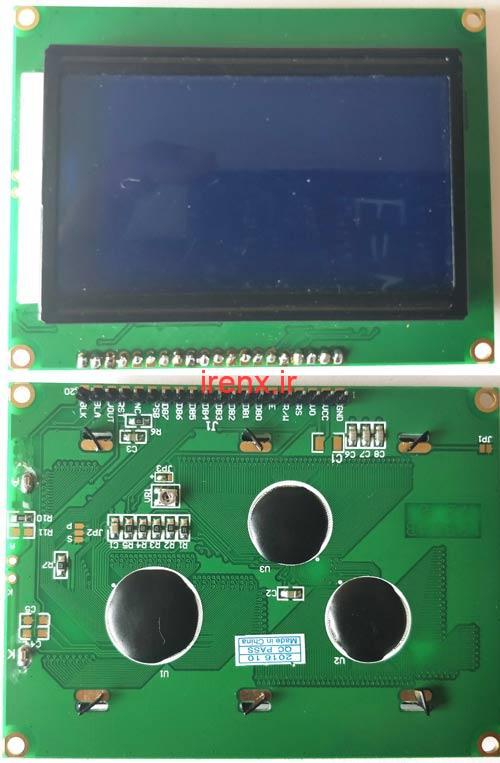

مشخصات ال سی دی گرافیکی ST7920
این ال سی دی گرافیکی دارای مصرف انرژی بسیار کم است و از این رو مناسب برای دستگاه های قابل حمل است. این GLCD در ولتاژ 2.7 تا 5.5 ولت کار نیکند و از ارتباط موازی سریال 8 و 4 بیتی پشتیبانی میکند. این ال سی دی بسیار انعطاف پذیر است و به راحتی با میکروکنترلر های AVR ، ARM ، Raspberry Pi ، 8051 و Arduino کنترل میشود.
ما در وبسایت آیرنکس آموزش راه اندازی این ال سی دی گرافیکی را قرار داده ایم :
مقاله پیشنهادی: راه اندازی LCD گرافیکی ST7920 با آردوینو
دیتاشیت پین های ال سی دی گرافیکی ST7920
| شماره پین | نام پین | توضیحات پین |
| 1 | Gnd | به GND متصل میشود. |
| 2 | Vcc | به منبع تغذیه 2.7 تا 5.5 متصل میشود. |
| 3 | Vo | تنظیم کنتراست ال سی دی |
| 4 | RS | RS ال سی دی |
| 5 | R/W | کنترل Read/Write ال سی دی |
| 6 | E | Enable |
| 7,8,9,10,11,12,13,14 | DB0, DB1, DB2, DB3, DB4, DB5, DB6, DB7 | پین های داده |
| 15 | PSB | 0 برای تنظیم ارتباط سریال و 1 برای تنظیم ارتباط موازی 4 یا 8 بیتی |
| 16 | NC | متصل نمیشود |
| 17 | RST | پین ریست |
| 18 | Vout | VOUT ≦ 7V |
| 19 | BLA | تغذیه + لامپ پس زمینه |
| 20 | BLK | تغذیه – لامپ پس زمینه |
دانلود کتابخانه آردوینو u8glib.h
دانلود کتابخانه برای Arudino : کلیک کنید !
همچنین ببینید : آموزش نصب کتابخانه در آردوینو
