پروژه راه اندازی و اتصال ماژول RFID به آردوینو

سلام. پروژه آردوینو اتصال RFID را آماده کرده ایم.

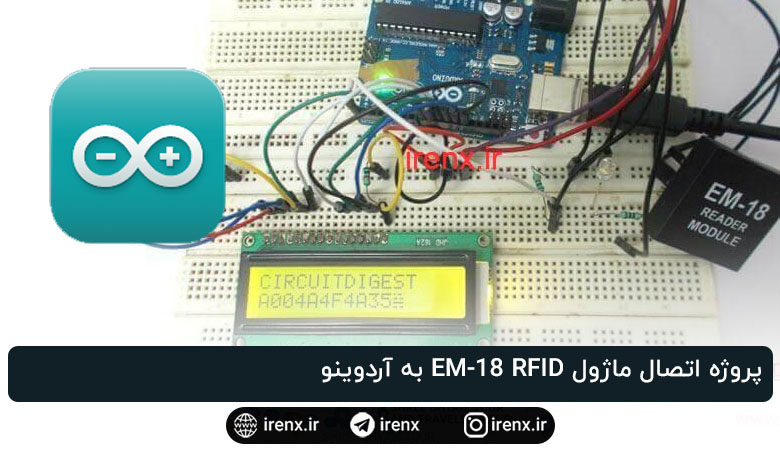

پروژه آردوینو اتصال RFID

در این پروژه ما قصد داریم یک سیستم مبتنی بر آردوینو را برای خواندن کارت های RFID طراحی کنیم. RFID ها برای شناسایی فرکانس های رادیویی استفاده میشوند. هر قطعه آرفید دارای یک شناسه منحصر به فرد است که در آن تعبیه شده است. این سیستم ها در بسیاری از اماکن از جمله مراکز خرید، دفاتر و … استفاده میشوند.

RFID چیست ؟

این قطعه ها در مراکز خرید باعث میشوندکه اگر فردی با کالایی که دارای قطعه RFID باشد از در عبور کند آژیر به صدا در بیاید. یا میتوانید این سیستم را طوری تنظیم کنید که فقط فردی که شناسه را دارد بتواند وارد اتاق بشود و هزاران پروژه دیگر با RFID میشود ساخت. بعضی از این قطعه های RFID (شناسه RFID – تگ RFID) به اندازه دانه ی شن و ماسه طراحی شده اند. سیستم های تایید هویت آرفید بسیار سودمند و کم هزینه است. برخی از مدارس و دانشگاه ها و … از این سیستم برای حضور و غیاب استفاده میکنند!

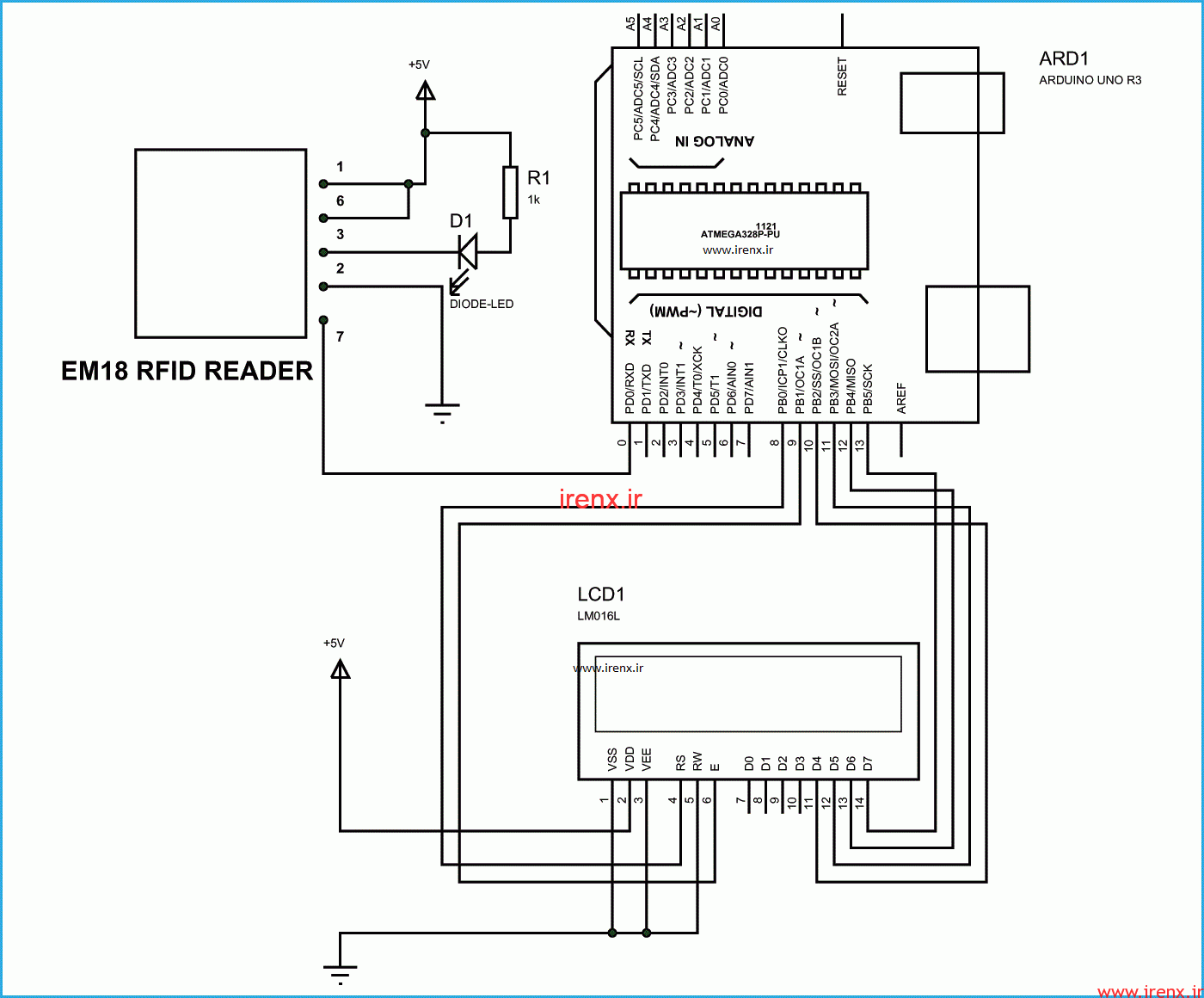

مدار پروژه اتصال RFID به آردوینو

ما در ال سی دی کاراکتری 16*2 ، 16 پین داریم. اگر نور پس زمینه را در نظر نگیریم میماند 14 پین. میتوانیم نور های پس زمینه را به برق وصل کنیم. در حال حاضر از این 14 پین، 8 پین داده D0-D7 است. 2 پین منبع تغذیه و 3 پین برای کنترل کنتراست کاراکتری ها و 3 پین کنترل اصلی است.

قطعات آموزش RFID آردوینو

• آردوینو Uno
• منبع تغذیه 5V
• خازن 100 پیکوفاراد
• دکمه (2 قطعه)
• مقاومت 1 کیلو اهم (2 قطعه)
• RFID Reader EM-18
• ال سی دی کاراکتری 16*2
• ال ای دی

اتصالات ال سی دی کاراکتری در پروژه RFID :

PIN1 یا VSS به زمین

PIN2 یا VDD یا VCC به 5 ولت قدرت

PIN3 یا VEE به زمین (می دهد حداکثر کنتراست برای یک مبتدی بهتر است)

PIN4 یا RS (انتخاب ثبت نام) به PIN8 ARDUINO UNO

PIN5 یا RW (خواندن / نوشتن) به زمین (قرار می دهد ال سی دی در حالت خواندن ارتباطات را برای کاربر آسان می کند)

PIN6 یا E (فعال کردن) به PIN9 ARDUINO UNO

PIN11 یا D4 به PIN10 ARDUINO UNO

PIN12 یا D5 به PIN11 از ARDUINO UNO

PIN13 یا D6 به PIN12 از ARDUINO UNO

PIN14 یا D7 به PIN13 ARDUINO UNO
