راه اندازی سنسور فلکس با AVR و اتمل استودیو

پروژه سنسور Flex را با کامپایلر اتمل استودیو آماده کردیم! فیلم عملکرد مدار را از دست ندهید!

پروژه سنسور فلکس اتمل استودیو
پروژه سنسور فلکس اتمل استودیو

در این پروژه، سنسور فلکس را با میکروکنترلر مگا 8 راه اندازی میکنیم. در میکروکنترلمان، از ویژگی آنالوگ به دیجیتال 10bit استفاده میکنیم. اما ADC در میکروکنترلرمان، نمیتواند بیشتر از 5 ولت ورودی داشته باشد.

سنسور فلکس چیست ؟

خب، سنسور فلکس یک مبدل هست و وقتی که شکل آن تغییر کند، مقاومت آن هم تغییر میکند! سنسور فلکس را میتوانید در تصویر زیر ببینید.
سنسور فلکس
سنسور فلکس

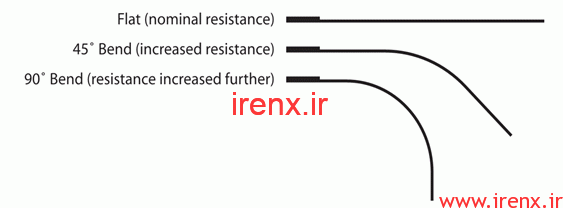

این حسگر (سنسور Sensor) برای حس کردن تغییرات خطی استفاده میشود. یعنی وقتی سنسور را خم کنیم، مقاومت زیاد میشود. میتوانید در تصویر زیر ببینید.
طرز کار سنسور فلکس
طرز کار سنسور فلکس

مدار پروژه سنسور فلکس با میکروکنترلر AVR

در حال حاضر، برای تبدیل این تغییر مقاومت، قصد داریم از مدار تقسیم ولتاژ استفاده کنیم. در این شبکه مقاومت، یک مقاومت ثابت و یک مقاومت متغیر داریم. همانطور که در تصویر زیر میبینید، R1 در اینجا یک مقاومت ثابت است و R2 سنسور فلکس است که به عنوان مقاومت عمل میکند. وقتی که مقاومت R2 تغییر میکند، Vout به صورت خطی تغییر میکند. بنابراین یک ولتاژ داریم که خطی تغییر میکند.
تقسیم ولتاژ سنسور فلکس اتمل استودیو
تقسیم ولتاژ سنسور فلکس اتمل استودیو

در حال حاضر، مهم این است که ورودی که برای تبدیل ADC در نظر گرفتیم کمتر از 50 میکرو آمپر است. زیرا جریانی که از خروجی مدار تقسیم ولتاژ (Vout) می آید درصد خطا را افزایش میدهد. در حال حاضر ما در مورد خطا و نویز نگرانی نداریم.

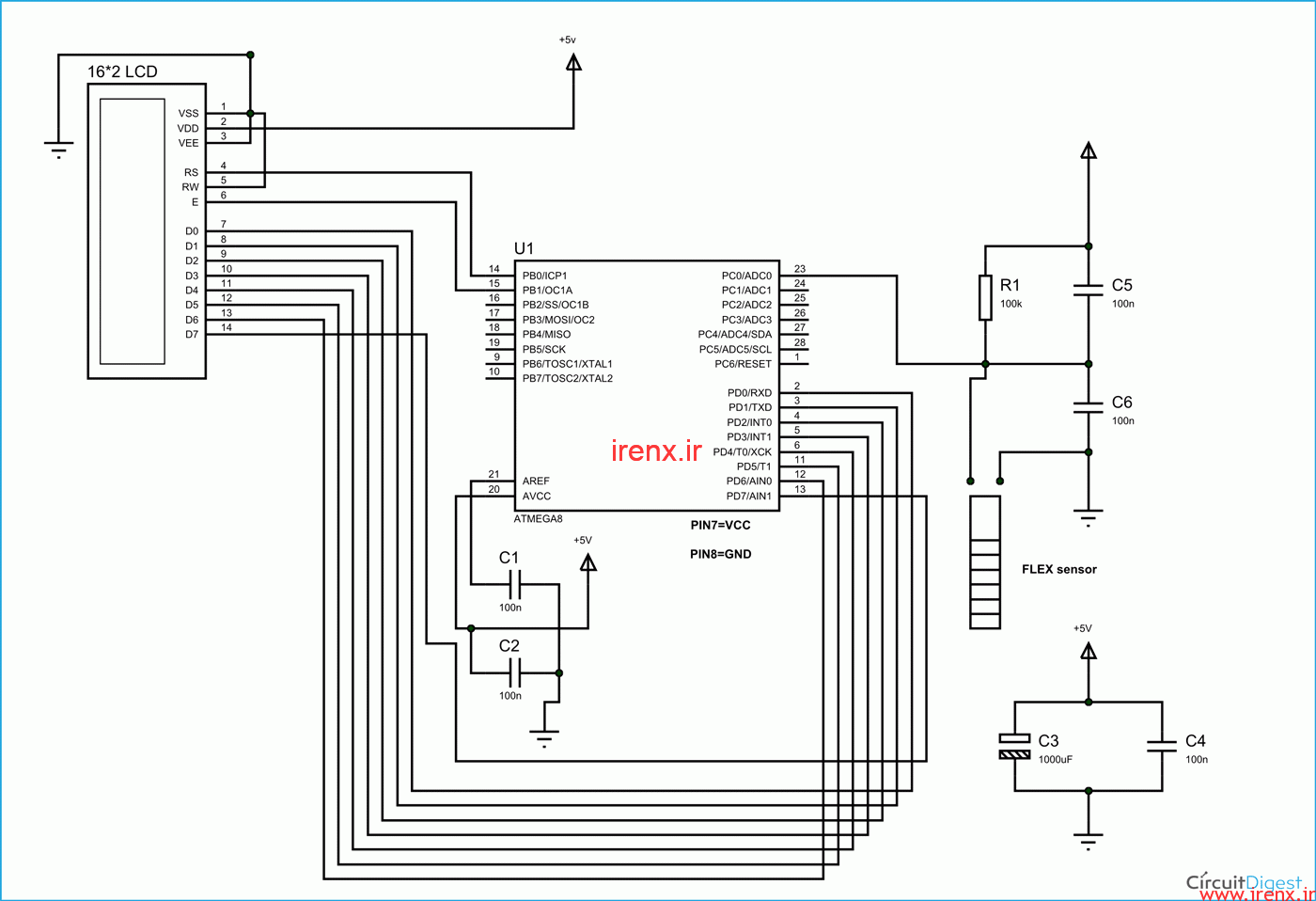

شماتیک راه اندازی سنسور فلکس با اتمل استودیو

ما دو عدد مقاومت داریم و یک مدار جدا کننده ایجاد میکنیم به طوری که برای 25 ولت Vin، ما 5 ولت Vout دریافت میکنیم. بنابراین در برنامه، ما باید مقدار Vout را در 5 ضرب کنیم تا ولتاژ ورودی واقعی برقرار بشود.

برای یادگیری کامل آردوینو ، روی دوره آموزش آردوینو و برای یادگیری کامل الکترونیک، روی دوره آموزش الکترونیک کلیک کنید.

قطعات مورد نیاز پروژه سنسور فلکس AVR

  • میکروکنترلر Atmega 8 (دیتاشیت مگا 8)
  • منبع تغذیه 5V
  • ال سی دی کاراکتری 16*2
  • خازن 100 پیکوفاراد
  • خازن 100 نانو فاراد (5 عدد)
  • مقاومت 100 کیلو اهم
  • کامپایلر Atmel Studio (دانلود اتمل استودیو)
موارد موجود در فایل : سورس کامل
