پروژه نور سنج با میکروکنترلر AVR (اندازه گیری نور)

در این پروژه ما میخواهیم LDR را با میکروکنترلر Atmega 8 راه اندازی کنیم. با این کار ما میتوانیم میزان روشنایی محیط را اندازه گیری کنیم. در میکروکنترلر مگا 8، ما از ویژگی آنالوگ به دیجیتال ADC 10bit برای اندازه گیری شدت نور استفاده میکنیم.

قطعات مورد نیاز پروژه نور سنج با AVR

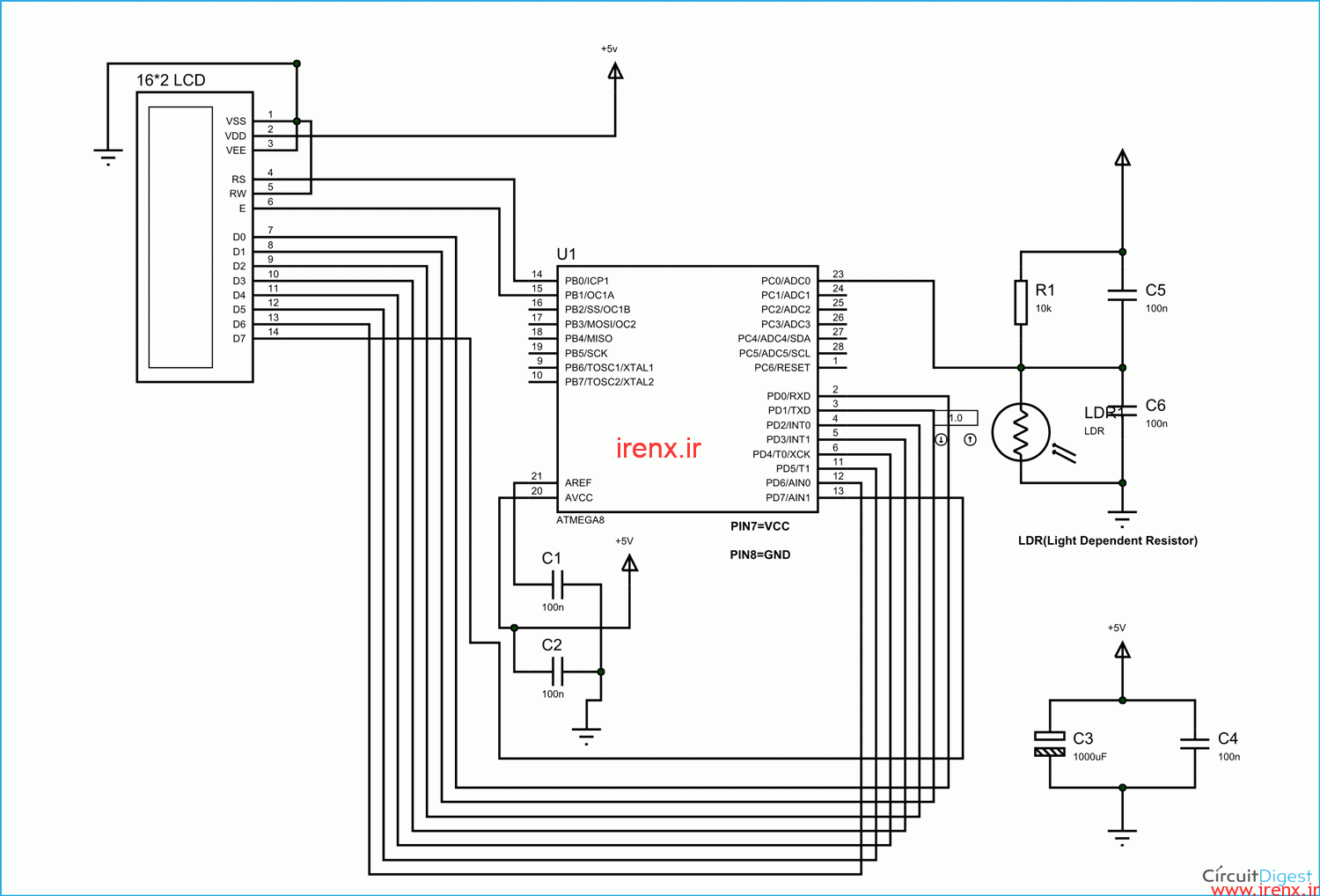

شماتیک مدار سنجش نور با اتمل استودیو AVR

قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

سنسور LDR چیست ؟

سنسور LDR، سنسوری است که با تغییر نور مقاومتش تغییر میکند. این حسگر در اندازه ها و شکل های مختلف تولید میشود، میتوانید در تصویر زیر ببینید.
سنسور LDR | پروژه اتمل استودیو
سنسور LDR | پروژه اتمل استودیو

سنسور LDR، از مواد نیمه هادی ساخته شده است، تا بتواند خاصیت حساس به نور داشته باشد. انواع مختلفی از مواد مورد استفاده وجود دارد، ولی سولفید کادمیوم محبوب ترین آن ها است. این LDR یا مقاومت نوری (عکسی) بر اساس اصل هدایت عکس کار میکند. در حال حاضر، چیزی که این اصل این است که :

هر وقت نور به روی سطح LDR افتد، هدایت عنصر افزایش پیدا میکند و به عبارت دیگر، مقاومت LDR وقتی که نور به سطح LDR برخورد میکند، کاهش پیدا میکند. این ویژگی ماده نیمه هادی است که در سطح استفاده میشود. LDR اغلب برای تشخیص وجود نور یا اندازه گیری شدت نور استفاده میشود.

انواع مختلفی LDR وجود دارد، همونطور که در شکل بالا میبینید، ولی هر کدام مشخصات متفاوت دارند.
تصویر زیر را ببینید.
مقاومت | پروژه نور سنج اتمل استودیو
مقاومت | پروژه نور سنج اتمل استودیو
همانطور که در شکل بالا میبینید، مقاومت بین دو پایه سنسور، با شدت گرفتن نور، کاهش پیدا میکند و هدایت بین دو پایه سنسور افزایش پیدا میکند.
در مورد مدار تقسیم ولتاژ و ال سی دی کاراکتری در پروژه های قبل صحبت کردیم، میتوانید ببینید.
موارد موجود در فایل : شماتیک ، فایل C ، فایل Hex ، فایل اتمل استودیو ، و …
