آموزش پروژه قدم شمار با آردوینو و شتاب سنج
سلام. امروز آموزش پروژه قدم شمار آردوینو با سنسور شتاب سنج را آماده کردیم. فیلم عملکرد مدار را از دست ندهید !
محتویات
پروژه قدم شمار آردوینو
امروزه بند های سلامتی بسیار محبوب شده اند. این مچ بند ها علاوه بر شمارش ضربان قلب و کالری سوخته شده ، ضربان قلب و … را هم نشان میدهند. این دستگاه ها اطلاعات را به گوشی هوشمند شما میفرستند تا تاریخچه خود را ببینید و …
قدم شمار ها دستگاه هایی هستند که فقط برای شمارش قدم به کار میرود. ما در این آموزش با استفاده از یک برد Arduino نانو و سنسور شتاب سنج یک قدم شمار آسان و ارزان میسازیم. این گام شمار تعداد قدم ها را محاسبه میکند و آن ها را در ماژول ال سی دی کاراکتری 16*2 نمایش میدهد.
قطعات مورد نیاز پروژه گام شمار آردوینو
- برد آردوینو نانو
- شتاب سنج ADXL335
- ال سی دی کاراکتری 16*2
- ماژول LCD I2C
نحوه کار سنسور شتاب سنج ADXL335
سنسور ADXL335 یک شتاب سنج کامل 3 محور آنالوگ است و بر اساس اصل سنجش خازنی کار می کند. این یک ماژول کوچک ، باریک و کم مصرف است. شتاب سنج ADXL335 می تواند استاتیک و همچنین شتاب دینامیکی را اندازه گیری کند. در این پروژه آردوینو ، شتاب سنج ADXL335 به عنوان یک سنسور Pedometer عمل خواهد کرد.
شتاب سنج وسیله ای است که می تواند شتاب را از هر جهت به ولتاژ متغیر مربوطه تبدیل کند. این کار با استفاده از خازن ها انجام می شود. با حرکت شتاب دار ، خازن موجود در داخل آن ، بر اساس حرکت تغییراتی را انجام می دهد ، از آنجا که ظرفیت خازن متغیر است ، می توان یک ولتاژ متغیر نیز بدست آورد. تصویر پایین میتواند در درک این موضوع به شما کمک کند.
همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.
توضیحات پین های حسگر شتاب سنج
- VCC = به منبع تغذیه 5 ولت متصل میشود.
- X-OUT = این پین مقدار x آنالوگ را نشان میدهد.
- Y-OUT = این پین مقدار y آنالوگ را نشان میدهد.
- Z-OUT = این پین مقدار z آنالوگ را نشان میدهد.
- ST = میزان حساسیت سنسور را تنظیم میکند.
- GND = به پایه منفی منبع تغذیه متصل میشود.
نحوه کار پروژه قدم شمار Arduino
قدم شمار تعداد کل قدمهای شخصی را که با استفاده از سه مؤلفه حرکتی که به جلو ، عمودی و جانبی است برداشته است محاسبه می کند. سیستم گام شمار برای بدست آوردن این مقادیر از شتاب سنج استفاده می کند. شتاب سنج به طور مداوم حداکثر و حداقل مقادیر شتاب 3 محوره را دریافت می کند. به طور مثال مقدار متوسط این 3 محور (حداکثر + حداقل) / 2 ، سطح آستانه پویا نامیده می شود. و از این مقدار آستانه تصمیم گرفته میشود که آیا قدم برداشته شده است یا خیر.

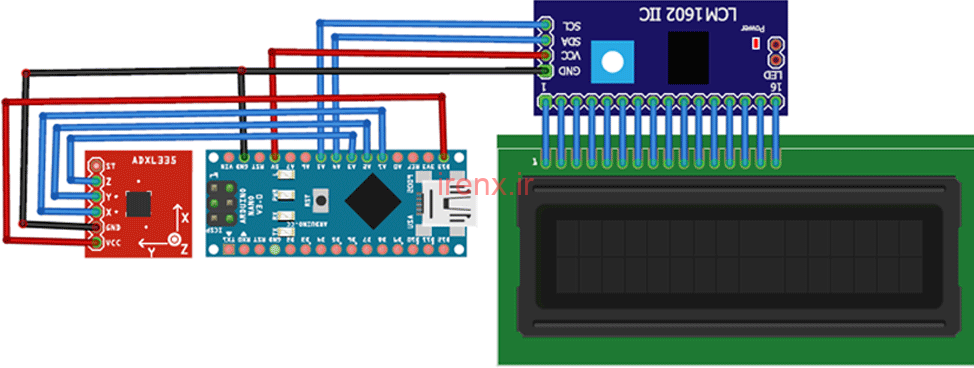

مدار پروژه شمارش قدم ها با آردوینو
در این پروژه ، ما از آردوینو نانو و شتاب سنج ADXL335 استفاده میکنیم. پین های x , y , z شتاب سنج به پین های آنالوگ Arduino نانو (A1 , A2 , A3) متصل میشوند. برای برقراری ارتباط ال سی دی 16*2 با آردوینو ، ما از ماژول I2C استفاده کردیم.پین های SCL و SDA ماژول I2C به پین های A5 و A4 آردوینو نانو متصل میشوند.
آردوینو نانو | شتاب سنج |
3.3V | VCC |
GND | GND |
A1 | X |
A2 | Y |
A3 | Z |
Arduino Nano | ماژول I2C |
5V | VCC |
GND | GND |
A4 | SDA |
A5 | SCL |
موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل و …
