پروژه ترکیب رنگ LED RGB با آردوینو و سنسور LDR

سلام. پروژه آردوینو ترکیب رنگ ال ای دی RGB با سنسور LDR را آماده کردیم. فیلم عملکرد مدار را ببینید.

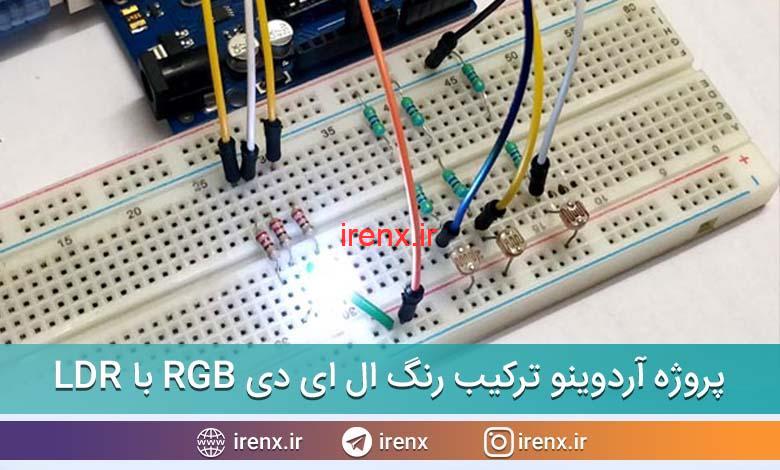

پروژه آردوینو ترکیب رنگ ال ای دی RGB

چگونه می توانیم با استفاده از یک LED RGB رنگ های مختلفی تولید کنیم و اتاق خود را جذاب تر کنیم؟ در این پروژه ما با استفاده از Arduino یک مخلوط کننده رنگ میسازیم. این پروژه به صورت خودکار در ساعات مختلف روز با توجه به نور محیط رنگ لامپ را تغییر میدهد.

هر رنگ ترکیبی از رنگ قرمز ، سبز و آبی است. بنابراین ما می توانیم هر رنگی را با استفاده از رنگ های قرمز ، سبز و آبی رنگ ایجاد کنیم. بنابراین ، در اینجا ما PWM را که همان شدت نور در LDR ها است را تغییر می دهیم. این باعث می شود تا شدت رنگ قرمز ، سبز و آبی در RGB LED تغییر کند و رنگ های مختلفی تولید شود.

قطعات مورد نیاز پروژه

1. برد آردوینو UNO
2. مقاومت 220 اهم – سه عدد
3. مقاومت 1 کیلو اهم – سه عدد
4. سنسور نور LDR – سه عدد
5. LED RGB

ال ای دی RGB چیست؟

در این پروژه قصد داریم LED RGB (قرمز سبز آبی ) را به Arduino Uno متصل کنیم. یک LED معمولی RGB در شکل زیر نشان داده شده است:

RGB LED دارای چهار پین است :

• PIN1 : ترمینال منفی رنگ 1 در آند مشترک یا ترمینال رنگ 1 مثبت در کاتد مشترک
• PIN2 : مثبت برای هر سه رنگ در نوع آند مشترک یا منفی مشترک برای هر سه رنگ در نوع کاتد مشترک RGB LED.
• PIN3 : ترمینال منفی رنگ 2 در آند مشترک یا ترمینال رنگ 2 مثبت در کاتد مشترک
• PIN4 : ترمینال منفی رنگ 3 در آند مشترک یا ترمینال رنگ 3 مثبت در کاتد مشترک

بنابراین دو نوع LED RGB وجود دارد، یکی نوع کاتد مشترک (منفی مشترک) و دیگری نوع آند مشترک (مثبت مشترک) است. در ال ای دی RGB کاتد مشترک، سه ترمینال مثبت وجود دارد که هر ترمینال یک رنگ را روشن میکند. و در نوع آند مشترک نیز سه ترمینال منفی وجود دارد که هر کدام یک رنگ را کنترل میکنند.

سنسور LDR چیست ؟

سنسور LDR ، مقاومتی است که با تغییر نور مقاومت آن تغییر میکند. این حسگر در سایز های مختلفی تولید میشود :

سنسور های  LDR ، از مواد نیمه هادی ساخته شده اند تا بتوانند خاصیت حساس به نو داشته باشند. انواع مختلفی از مواد مورد استفاده وجود دارد، ولی سولفید کادمیوم محبوب ترین آن ها است. این LDR یا مقاومت نوری (عکسی) بر اساس اصل هدایت عکس کار میکنند.چیزی که این اصل میگوید این است که :

هر وقت نور به روی سطح LDR بیافتد، هدایت عنصر افزایش پیدا میکند و به عبارت دیگه ، مقاومت LDR وقتی که نور به سطح LDR برخورد میکند ، کاهش پیدا میکند، این ویژگی ماده نیمه هادی است که در سطح استفاده میشود. LDR اغلب برای تشخیص وجود نور یا اندازه گیری شدت نور استفاده میشود.

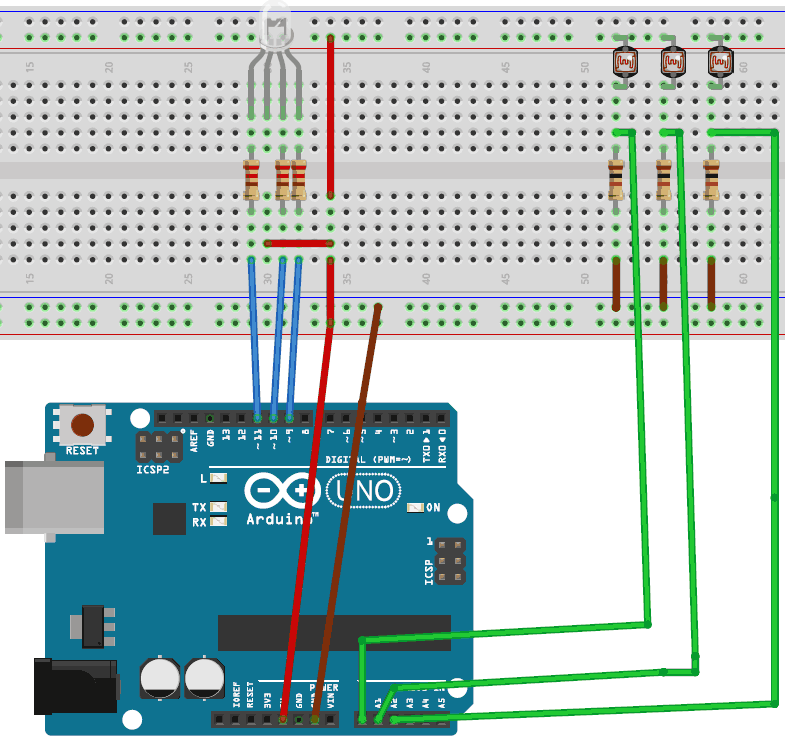

مدار پروژه کنترل رنگ LED RGB با LDR

شماتیک کامل پروژه در فایل دانلودی قرار داده شده است. آردوینو می تواند از طریق لپ تاپ شما یا از طریق جک DC با استفاده از آداپتور 12 ولت یا باتری 9 ولت تغذیه شود. در این مدار از 3 عدد فتوسل LDR استفاده کرده ایم. با تغییر نور اطراف هر فتوسل ، یک رنگ ال ای دی کنترل میشود. فیلم عملکرد مدار را ببینید.

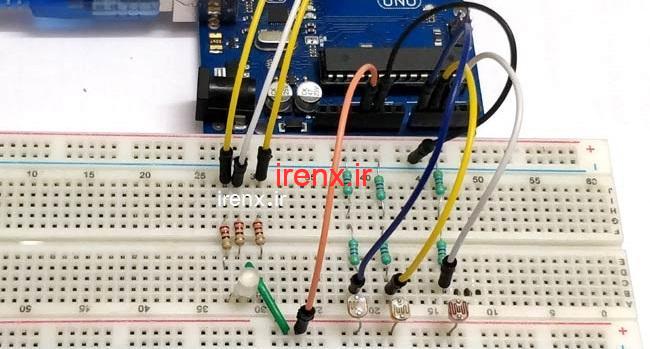

فیلم عملکرد پروژه کنترل LED RGB
