آموزش باز کردن قفل درب با گوشی اندروید و آردوینو

سلام. آموزش باز کردن قفل درب با گوشی اندروید و آردوینو (پروژه امنیتی Arduino) را آماده کردیم.

پروژه قفل امنیتی در با موبایل اندروید و آردوینو

انواع مختلفی از سیستم های امنیتی وجود دارد که در سراسر جهان مورد استفاده قرار می گیرد و قفل در دیجیتالی یکی از پر استفاده ترین های آنهاست. ما قبلاً بسیاری از قفل های دیجیتالی را ایجاد کرده ایم میتوانید در قسمت پروژه های امنیتی بقیه مطالب امنیتی ما را ببینید. در اینجا می خواهیم قفل دیجیتالی را بسازیم که از طریق تلفن همراه اندروید کنترل میشود و با استفاده از آردوینو مگا کنترل میشود. این قفل میتواند از طریق بلوتوث و با استفاده از گوشی Android شما کنترل شود. شما باید رمز از پیش تنظیم شده خود را با گوشی خود وارد کنید تا آردوینو دستور باز شدن درب را بدهد. اگر رمز درست وارد شود پیام “CORRECT PASSWORD” نشان داده میوشد و اگر رمز عبور اشتباه باشد  LCD پیام “WRONG PASSWORD” را نشان می دهد. همچنین در صورت تمایل میتوانید از ال سی دی استفاده نکنید.

فیلم زیر به شما در درک نحوه کار این پروژه کمک میکند.

با استفاده از این قفل می توانید قفل درب را حتی هنگام راه رفتن و قبل از رسیدن به آن باز کنید. این کار باعث صرفه جویی در وقت شما می شود و نیازی به حمل کلید ها ندارید و قفل را می توانید به راحتی با تلفن خود باز کنید.

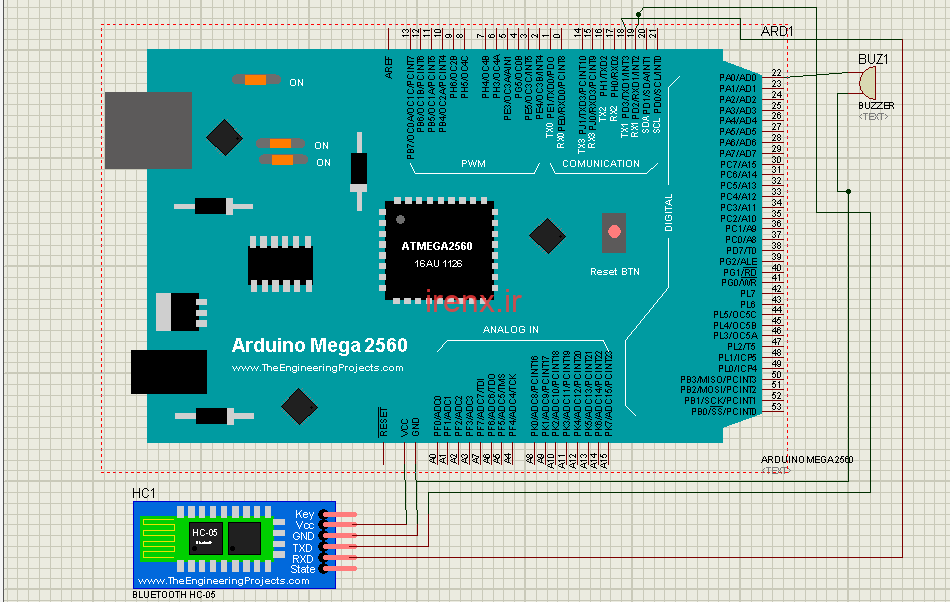

شماتیک پروژه بازکردن درب با اندروید و آردوینو

مدار این قفل دیجیتال کنترل شوند با تلفن هوشمند بسیار ساده است. همانطور که در تصویر زیر میبینید، ما فقط باید بازر را به پین 22 متصل کنیم. پین های TXD و RXD را به ترتیب به پین های 19 و بازر وصل میشوند. همچنین در صورت تمایل برای اتصال شیلد ال سی دی TFT، فقط باید آن را روی برد آردوینو سوار کنید و دیگر کاری لازم نیست !

قطعات مورد نیاز

1. برد آردوینو مگا MEGA
2. ماژول بلوتوث HC-05
3. بازر
4. شیلد ال سی دی 2.4 اینچی TFT (اختیاری)

پیکربندی برنامه ترمینال بلوتوث برای آردوینو

برای استفاده از این قفل دیجیتالی ، ابتدا باید یک برنامه اندرویدی به نام ترمینال بلوتوث را نصب کنیم. برنامه ترمینال بلوتوث با آردوینو سازگار است. این برنامه را می توان از فروشگاه Google Play بارگیری کرد و با انجام مراحل زیر آن را پیکربندی کرد.

1. ابتدا برنامه بلوتوث ترمینال را از لینک روبرو دانلود کنید : دانلود بلوتوث ترمینال
2. مدار قفل دیجیتال را روشن کنید.
3. برنامه را باز کنید و به گزینه “connect securely” بروید.
4. دستگاه HC05 را برای جفت شدن پیدا خواهید کرد.
5. در صورت درخواست رمز، 1234 را وارد کنید.

نحوه کار پروژه قفل امنیتی

در این پروژه مهم ترین بخش ها آردوینو مگا و ماژول بلوتوث Hc05 هستند. شیلد LCD TFT نیز به عنوان آپشن اختیاری اهمیت دارد. در اینجا رمز عبور چهار رقمی از طریق تلفن هوشمند Android با استفاده از برنامه ترمینال بلوتوث توسط کاربر وارد میشود و از طریق بلوتوث به Arduino ارسال می شود. آردوینو داده های ارسال شده توسط گوشی اندروید را با استفاده از ماژول بلوتوث HC05 دریافت می کند و آن را در LCD TFF SPFD5408 نمایش می دهد. ما در کد آردوینو، رمز عبور را به طور پیشفرض 1234 قرار داده ایم که شما میتوانید آن را تغییر دهید.

در صورتی که کاربر رمز را صحیح وارد نکند در ال سی دی پیام “WRONG PASSWORD” نمایش داده میشود و در صورت وارد کردن رمز به صورت صحیح پیام “Correct PASSWORD” نمایش داده میشود. همچنین وقتی گذرواژه اشتباه وارد شود بازر فعال میشود.

برنامه نویسی قفل در کنترل شونده با اندروید و آردوینو

کد کامل پروژه در انتهای صفحه در فایل دانلودی قرار داده شده است. در اینجا بعضی از قسمت های کد Arduino را توضیح میدهیم. در صورت استفاده از ال سی دی TFT ما باید کتابخانه های آن را نصب کنیم. میتوانید کتابخانه مورد نظر را از لینک روبرو دانلود کنید : دانلود کتابخانه ال سی دی لمسی SPFD5408 برای آردوینو (Library LCD TFT) این کتابخانه برای عملکرد صحیح LCD TFT مورد نیاز است.

#include <SPFD5408_Adafruit_GFX.h>
#include <SPFD5408_Adafruit_TFTLCD.h>
#include <SPFD5408_TouchScreen.h>

پیکربندی اولیه ال سی دی و پین های ماژول بلوتوث در تابع void setup() انجام میشود. ما در این پروژه همانطور که در بالاتر گفته شد، بازر را به پین 22 متصل میکنیم پس نوع پین 22 را خروجی تعریف میکنیم. ماژول بلوتوث از طریق ارتباط سریال UART با درگاه Serial 1 آردوینو مگا در ارتباط است و با 5 ولت آردوینو مگا تغذیه می شود. عملکرد fillScreen () نیز برای پاک کردن LCD استفاده می شود.

void setup() {
  Serial.begin(9600); // تنظیم سرعت ارتباط سریالی
  Serial1.begin(9600);
  tft.reset();
  tft.begin(0x9341);
  tft.setRotation(0);
  tft.fillScreen(WHITE);
  tft.setCursor (40, 50);
  tft.setTextSize (2);
  tft.setTextColor(BLACK); //
  tft.println("E  N  T  E  R*  P  A  S  S  W  O  R  D ");
  delay(5000);
  tft.fillScreen(WHITE);
  pinMode(22,OUTPUT);
}

در تابع void loop () ،با استفاده از دستور (setTextSize(4 اندازه متن را تعیین میکنیم. سپس با دستور tft.setTextColor(CYAN) رنگ متن را تعیین میکنیم.

void loop() {
  tft.setTextSize (4);
   tft.setTextColor(CYAN);
  if (Serial1.available() > 0)
  {
    flag = 1;
    char c = Serial1.read();
    if (flag == 1)
    {
      input[i] = c;
      .... .....
      ..... ......

ما می توانیم آرایه [] [arr]] را تغییر داده و به جای 1234 ، رمز عبور مورد نظر خود را وارد کنیم. همچنین میتوانیم طور رمز عبور را تغییر دهیم.

char arr[4] = {'1', '2', '3', '4'};
char input[4];

ما به راحتی میتوانیم یک قفل را به این پروژه متصل کنیم. مانند چیزی که قبلا در پروژه قفل آردوینو با قفل برقی سلونوئید و RFID دیده بودیم. فقط باید تغییر جزئی در کد بوجود بیاوریم.
