سیستم ضد سرقت با میکروکنترلر AVR و اتمل استودیو

پروژه سیستم ضد سرقت با کامپایلر اتمل استودیو را آماده کرده ایم.

ساخت سیستم ضد سرقت با AVR

در این پروژه ما یک سیستم هشدار را با میکروکنترلر Atmega8 طراحی میکنیم. این پروژه میتواند به عنوان یک دزدگیر عمل کند. زیرا ما با سنسور زیر هر لرزشی را میتوانیم کنترل کنیم.

با مشاهده فیلم زیر نحوه عملکرد این پروژه را درک خواهید کرد :

سنسور HC-SR501

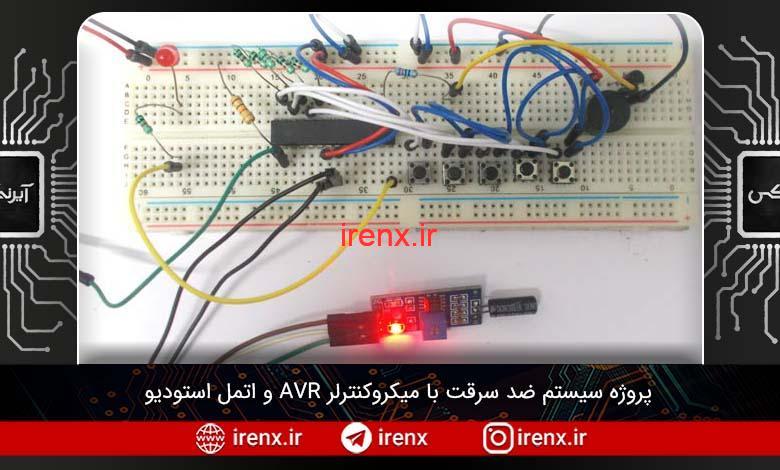

سیستم ضد سرقت اتمل استودیو

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

در این سنسور چیزی شبیه به یک سیلندر وجود دارد (استوانه زرد رنگ)، در این استوانه یک توپ فلزی وجود دارد و با هر حرکت و لرزش سنسور به دیواره استوانه برخورد میکند و با عث ایجاد ارتباط میشود.

شماتیک پروژه سیستم هشدار لمس با اتمل استودیو

همانطور که در تصویر میبینید ، نیازی نیست که از یک کریستال خارجی استفاده کنید. از آنجایی که مگا 8 به طور پیشفرض با مقاومت-خازن 1 مگاهرتز کار میکند، فقط زمانی که به دقت بالا نیاز داریم از کریستال خارجی استفاده میکنیم.

در این پروژه از بیت فیوز استفاده نمیکنیم زیرا کلاک 1 مگا هرتز در این مدار کافی است. وقتی که لرزش بوجود می آید، سنسور جریان بالایی را به میکروکنترلر میفرستد. وقتی که جریان دریافت میشود ، برنامه ما یک هشدار را برنامه ریزی میکند و به ما خروجی میدهد تا بازر (بلندگو) یا هر چیزی که متصل کنیم فعال شود.

بعد از فعال شدن هشدار همانطور که در فیلم میبنیم ، فقط افراد مجاز میتوانند هشدار را خاموش کنند. همانطور که در فیلم میبنید، 5 کلید به میکروکنترلر متصل اند و با این 5 کلید 4999 ترکیب وجود دارد که در این همه ترکیب فقط یک ترکیب میتواند آلارم را خاموش کند. این کد در برنامه است و شما میتوانید ان را تغییر بدهید. یا حتی با اثر انگشت آن را خاموش کنید و …
در تصویر زیر شماتیک این پروژه را مشاهده میکنید :

آموزش ساخت سیستم ضد سرقت

قطعات مورد نیاز پروژه سیستم ضد سرقت :

  • میکروکنترلر AVR مگا 8 (Atmega8)
  • منبع تغذیه 5V
  • خازن 1000 نانو فاراد
  • LED LDR (مقاوم در برابر نور)
  • ال ای دی 2W
  • مقاومت 220 اهم
  • مقاومت 10 کیلو اهم
  • مقاومت 220 اهم
  • مقاومت 1 کیلو اهم
  • مقاومت 1 کیلو اهم
  • ترانزیستور 2n3906
  • ترانزیستور TIP122
  • ماژول حسگر حرکت HC-SR501
  • بازر buzzer
  • 5 تا دکمه
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

موارد موجود در فایل : شماتیک کامل ، فایل Hex ، فایل آردوینو ، و …
