حل ارور A Fatal Error Occurred: Failed to Connect to ESP32

اگر هنگام تلاش برای آپلود یک اسکچ جدید روی ESP32 با خطای “A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header” مواجه شده اید، این راهنما توضیح می دهد چرا این خطا اتفاق می افتد و چگونه آن را برطرف کنید.

آشنایی با خطا

برخی از بردهای ESP32 به طور خودکار وارد حالت flashing/uploading می شوند و روند آپلود به درستی انجام می پذیرد، در حالی که بعضی بردها این کار را انجام نمی دهند و در نتیجه ممکن است با پیام خطایی مانند تصویر زیر مواجه شوید:

این پیام معمولاً در توالی اولیه بوت رخ می دهد، یعنی زمانی که کامپیوتر سعی می کند ارتباط با ESP32 را برقرار کند اما موفق نمی شود.

عبارت “packet header” به بخش ابتدایی یک بسته داده اشاره دارد که کامپیوتر انتظار دارد از ESP32 دریافت کند و شامل اطلاعات مهمی برای انتقال داده است. عبارت timeout به این معنی است که کامپیوتر در مدت زمان تعیین شده این سرآیند را دریافت نکرده است.

چه زمانی این خطا رخ می دهد؟

دلایل متعددی می تواند باعث این پیام خطا شود:

• مشکل درایور: درایورهای USB قدیمی یا ناسازگار می توانند باعث قطع ارتباط شوند.
• مشکل در اتصال: کابل USB معیوب یا اتصال سست ممکن است مانع تبادل داده شوند.
• عیب در طراحی PCB: بعضی بردهای توسعه ضعیف طراحی شده ممکن است این مشکل را ایجاد کنند.
• وارد نشدن به حالت فلش: برای آپلود اسکچ جدید، ESP32 باید در حالت flashing/uploading قرار گیرد؛ در غیر این صورت دستگاه پاسخ مناسب نخواهد داد.

چگونه خطا را رفع کنیم

1. به روزرسانی درایور USB

هنگامی که ESP32 به کامپیوتر متصل است، ارتباط از طریق چیپ USB-to-Serial برقرار می شود. اگر درایورهای این چیپ قدیمی باشند، کامپیوتر ممکن است قادر به برقراری ارتباط با ESP32 نباشد و در نتیجه خطا رخ دهد.

شناخت چیپ USB-to-Serial موجود روی برد ESP32 (مثلاً CH340، CP210x یا FTDI) و نصب آخرین نسخه درایور مربوطه ضروری است. بعضی اوقات حذف و نصب مجدد درایور مشکل را برطرف می کند.

2. بررسی کابل USB

آپلود کد نیازمند اتصال پایدار و مداوم است. اگر اتصال به خاطر کابل معیوب یا سوکت شل قطع شود، کامپیوتر ممکن است بسته های داده لازم را در زمان مناسب دریافت نکند و به timeout برسد.

همیشه از کابل USB با کیفیت استفاده کنید و مطمئن شوید که در هر دو سر به طور محکم وصل شده است.

استفاده از هاب USB یا کابل های بلند/افزودنی گاهی مشکلات ارتباطی ایجاد می کند؛ تا حد امکان، برد را مستقیم به پورت USB کامپیوتر وصل کنید.

همچنین توجه کنید که بعضی کابل ها فقط برای شارژ هستند و قابلیت انتقال داده ندارند؛ از کابل هایی که از دیتا پشتیبانی می کنند استفاده کنید.

3. جدا کردن پریفرال ها

یکی از دلایل ممکن برای خطا اتصال پریفرال ها به پایه های strapping است.

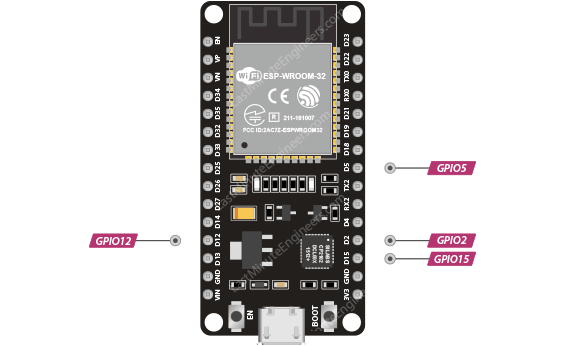

پنج پایه strapping در ESP32 عبارتند از: GPIO0، GPIO2، GPIO5، GPIO12 و GPIO15. حالت این پایه ها تعیین می کند که پس از روشن شدن برد، ESP32 وارد BOOT mode (اجرای برنامه ذخیره شده در فلش) یا FLASH mode (آپلود برنامه به فلش) شود. اگر در حین بوت، پریفرال هایی به این پایه ها متصل باشند، ممکن است مانع ورود درست ESP32 به حالت مورد نیاز برای فلش شوند و در نتیجه خطا رخ دهد.

در صورت امکان، هنگام فلش کردن برد، پریفرال هایی را که به پایه های strapping متصل شده اند جدا کنید.

4. نگه داشتن دکمه BOOT

اگر مطمئن شده اید که پایه های strapping آزاد هستند، درایورها به روزند، از کابل مناسب استفاده می کنید و برد را از فروشنده معتبری خریده اید اما مشکل ادامه دارد، می توانید به صورت دستی ESP32 را هنگام آپلود وارد حالت flashing کنید.

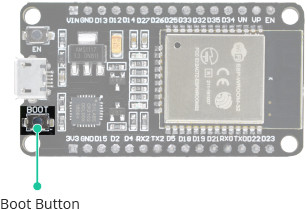

یکی از ساده ترین روش ها نگه داشتن دکمه BOOT است. مراحل کار به این صورت است:

1. در Arduino IDE روی دکمه Upload کلیک کنید.
2. وقتی پیام “Connecting…” ظاهر شد یا درست قبل از آن، دکمه BOOT روی برد ESP32 را فشار داده و نگه دارید.
3. پس از مشاهده پیام “Writing at…” که نشان دهنده شروع فرایند آپلود است، دکمه BOOT را رها کنید.

توجه کنید که این توالی دکمه را باید هر بار که می خواهید اسکچ جدید آپلود کنید تکرار کنید. اگر به دنبال راه حل دائمی تری هستید، ادامه را بخوانید.

5. اتصال یک خازن الکترولیتی 10 uF

راه حل دائمی تر برای اینکه ESP32 به صورت خودکار وارد حالت flashing شود، نصب یک خازن الکترولیتی 10 uF بین پایه EN (enable) و GND است.

پایه EN ماژول ESP32 عملکرد ریست را کنترل می کند. زمانیکه این پایه برای لحظه ای به سطح پایین کشیده شود، ماژول ریست می شود و در حالت عادی باید در سطح بالا باشد. افزودن خازن باعث ایجاد تاخیر در تغییر ولتاژ روی پایه EN می شود؛ این تاخیر باعث می شود ریست پایدارتر شده و کامپیوتر فرصت کافی برای برقراری ارتباط قبل از خروج ESP32 از حالت بوت لودر پیدا کند.

مراحل انجام کار به صورت زیر است:

1. ESP32 را از کامپیوتر جدا کنید.

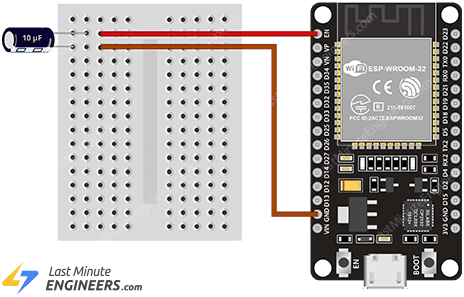

2. یک خازن الکترولیتی 10 uF بردارید و آن را روی برد بورد قرار دهید. به قطبیت دقت کنید: پایه بلندتر معمولاً مثبت است و روی بدنه خازن نواری نشان دهنده پایه منفی است.
3. پایه مثبت خازن را به پایه EN و پایه منفی را به یکی از پایه های GND ماژول وصل کنید.
4. پس از انجام سیم کشی، دوباره ESP32 را به کامپیوتر متصل کنید.
5. آزمایش کنید که آیا آپلود اسکچ بدون خطا انجام می شود یا خیر.

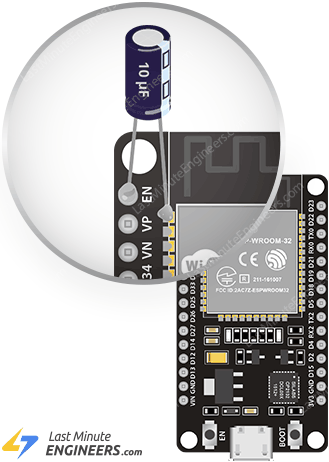

اگر این روش جواب داد، می توانید خازن 10 uF را مستقیماً روی برد لحیم کنید. از آنجا که پایه های EN و GND معمولاً فاصله بیشتری دارند، می توان خازن را بین EN و پایه اول GND ماژول ESP32-WROOM-32 وصل کرد، همان طور که در تصویر زیر نشان داده شده است. هنگام لحیم کاری مراقب باشید تا پایه های مجاور اتصال کوتاه نشوند.

آیا اسکچ با موفقیت آپلود شد؟

خطای “Failed to Connect to ESP32” ناراحت کننده است اما معمولاً با بررسی و رفع مشکلات ارتباطی قابل حل است. امیدواریم یکی از روش های بالا مشکل شما را برطرف کرده باشد و توانسته باشید اسکچ را آپلود کنید. اگر هنوز مشکل باقی است، به بازرسی دقیق تر اتصالات، درایورها و تنظیمات ادامه دهید تا علت اصلی را پیدا کنید.

سوالات متداول

چرا کامپیوتر پیغام timeout برای “packet header” می دهد؟

این پیام زمانی رخ می دهد که کامپیوتر در زمان معین، بخش ابتدایی بسته داده (packet header) را از ESP32 دریافت نکند؛ به عبارت دیگر، ارتباط اولیه بین کامپیوتر و ESP32 در توالی بوت برقرار نمی شود یا خیلی کند است.

کدام پایه ها جزو strapping هستند و چرا باید آن ها آزاد باشند؟

پنج پایه strapping عبارتند از GPIO0، GPIO2، GPIO5، GPIO12 و GPIO15. وضعیت این پایه ها تعیین می کند ESP32 پس از روشن شدن وارد BOOT mode یا FLASH mode شود؛ اتصال پریفرال به این پایه ها ممکن است مانع ورود به حالت مورد نیاز برای فلش شود، بنابراین در هنگام آپلود بهتر است این پایه ها آزاد باشند.

نصب خازن 10 uF بین EN و GND چه تاثیری دارد و چگونه باید آن را متصل کرد؟

نصب یک خازن الکترولیتی 10 uF بین EN و GND باعث ایجاد تاخیر در تغییر ولتاژ پایه EN می شود؛ این تاخیر کمک می کند ماژول هنگام بوت زمان کافی برای برقراری ارتباط با کامپیوتر داشته باشد و به طور خودکار وارد حالت flashing شود. برای اتصال، پایه مثبت خازن به EN و پایه منفی به GND وصل شود؛ ابتدا روی برد بورد آزمایش کنید و در صورت موفقیت خازن را مستقیماً روی برد لحیم کنید و مراقب باشید پایه های مجاور اتصال کوتاه نشوند.
