ساخت پاوربانک با آردوینو (شارژ موبایل با آردوینو)

ممکن است در پروژه های الکترونیکی که طراحی میکنید به یک پاور بانک نیاز داشته باشید. یا حتی در هنگام سفر به پاوربانک ها نیاز داشته باشید. در این آموزش ما با برد آردوینو یک پاور بانک را طراحی میکنیم که میتوانید از آن برای تغذیه مدار های الکتریکی و موبایل ها استفاده کنید. برای ساخت این پاور بانک از حداقل قطعات استفاده میشود. شما میتوانید با استفاده از پورت USB گوشی های اندروید و IOS خود را به این پاور بانک متصل کنید.

در این پروژه ما از برنامه نویسی استفاده نمیکنیم. بنابراین نیازی به نرم افزار Arduino نیست. با استفاده از این پروژه میتوانید با برد آردوینو گوشی موبایل های خود را شارژ کنید.

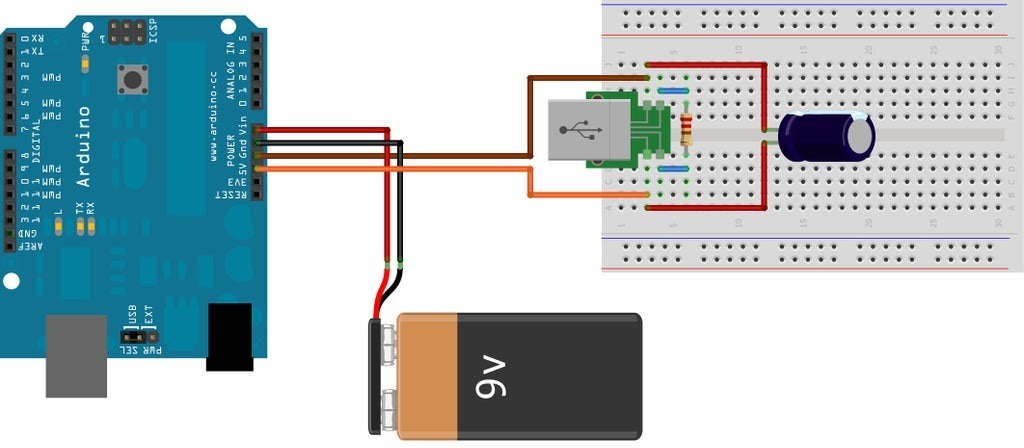

مدار پاوربانک با آردوینو

یک مقاومت 220 اهم بین دو پایه داده D + و D- قرار می گیرد (نگران قطبیت نباشید و مقاومت را به هر طریقی که می خواهید بین دو پایه قرار دهید) و یک خازن بین دو پایه برق USB قرار می گیرد (توجه به قطبیت هنگام لحیم کاری). کابل های برق مثبت و منفی که از پورت usb می آیند را به خروجی 5 ولت و GND متصل کنید.

مدار پاوربانک با آردوینو

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

تصویر زیر نیز به شما در لحیم کاری کمک میکند.

قسمت های مختلف USB

مثبت و منفی باتری خود را به VIN و GROUND برد آردوینو وصل کنید. این قطعیت را بخاطر بسپارید وگرنه ممکن است برد آردوینو خود را بسوزانید.

قطعات مورد نیاز پاور بانک آردوینو

  1. برد آردوینو UNO (یا هر نوع برد آردوینو که بتواند در ولتاژ 7 تا 12 ولت کار کند)
  2. یک باتری (میتوانید از باتری 9.6 ولت 4000 آمپر ساعت (پیشنهادی) استفاده کنید یا حتی باتری 9 ولت)
  3. پورت مادگی USB
  4. مقاومت 220 اهم
  5. خازن الکترولیتی 470μF
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

من به شما توصیه می کنم قبل از اتصال تلفن خود به آن ، خروجی پلاگین USB را با مولتی متر بررسی کنید و همچنین اتصال کوتاه ها را نیز بررسی کنید. میتوانید یک سوئیچ و یک پورت USB به آن اضافه کنید. تلفن همراه خود را به پورت USB متصل کنید و اگر شارژ شد، به شما تبریک میگویم. اگر شارژ نشد، مشکل از مدار است و بنابراین دوباره مدار را بررسی کنید.

برد آردوینو شما در حین کار ممکن است گرم شود که تا حدی طبیعی است. مشابه با تصویر زیر میتوانید برد را درون یک جعبه پلاستیکی قرار دهید.

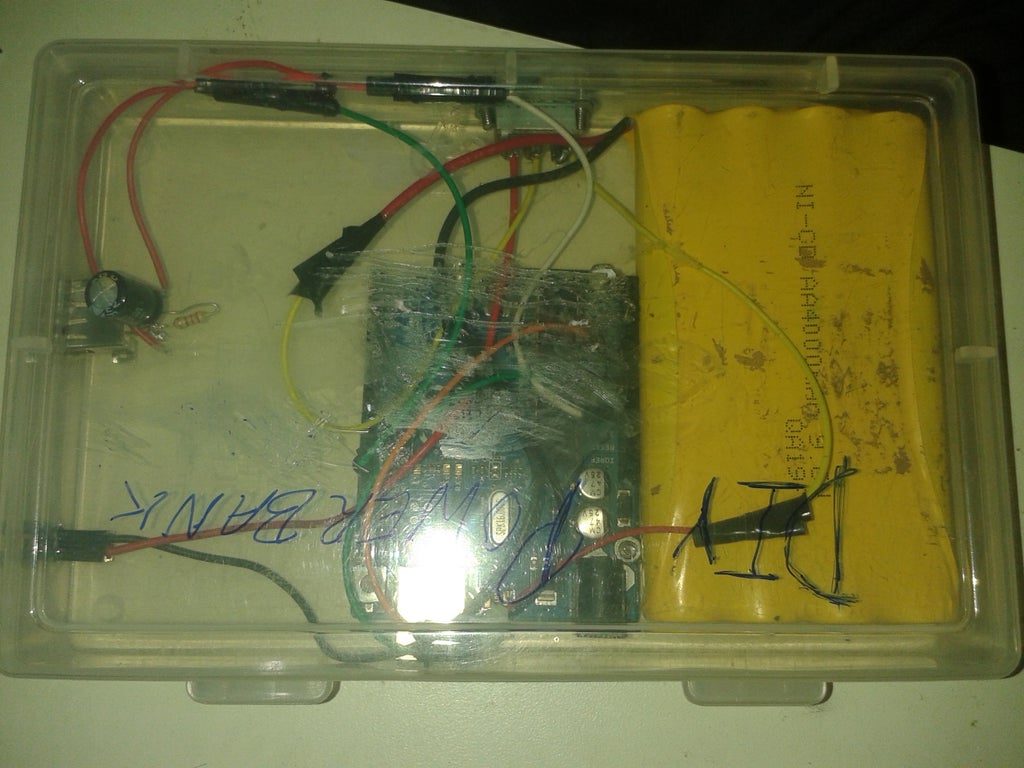

پاور بانک ساخته شده با آردوینو

این پروژه تست شده و مدار آن به خوبی کار میکند. شارژ شدن موبایل نیز به طور مناسب انجام میشود. هیچ مسئولیتی در رابطه با خرابی وسایل شما بر عهده ما نیست بنابراین دقت کنید و مدار خود را با مولتی متر تست کنید.
