پروژه نظرسنجی با آردوینو (آموزش رای گیری با Arduino)

سلام. پروژه نظرسنجی با آردوینو را آماده کردیم. شما در این پروژه آردوینو میتوانید یک سیستم رای گیری آردوینو داشته باشید.

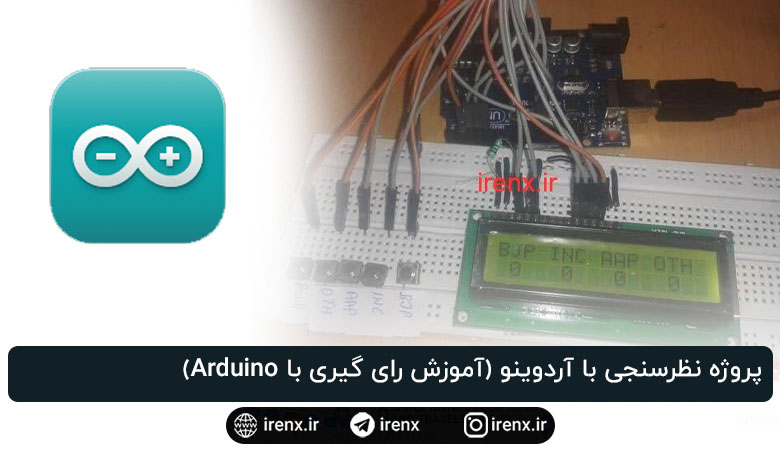

پروژه نظرسنجی با آردوینو (رای گیری آردوینو)

پروژه نظرسنجی با آردوینو (رای گیری آردوینو)

همه ما با دستگاه های رای گیری آشنایی داریم. قبلا هم پروژه نظرسنجی و رای گیری با RFID را با کامپایلر اتمل استودیو قرار داده بودیم. در این پروژه با استفاده از برد آردوینو Uno و ال سی دی کاراکتری یک سیستم رای گیری میسازیم.

همچنین ببینید : پروژه رای گیری با RFID اتمل استودیو

در این پروژه ما از چهار دکمه برای چهار نامزد (کاندید) مختلف استفاده کرده ایم. ما میتوانیم تعداد گزینه ها و کاندید ها را افزایش بدهیم. اما برای درک بهتر، ما فعلا تعداد کاندید هارا به 4 عدد محدود کردیم. وقتی که هر رای دهنده، یکی از 4 دکمه را فشار بدهد، به تعداد رای های آن کاندید یک عدد اضافه میشود. بعد از اتمام رای گیری، دکمه نتیجه را فشار میدهیم و نتیجه نمایان میشود. همانطور که دکمه نتیجه رافشار میدهیم، آردوینو رای های هر کاندید را محاسبه میکند و روی ال سی دی کاراکتری نمایش میدهد.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

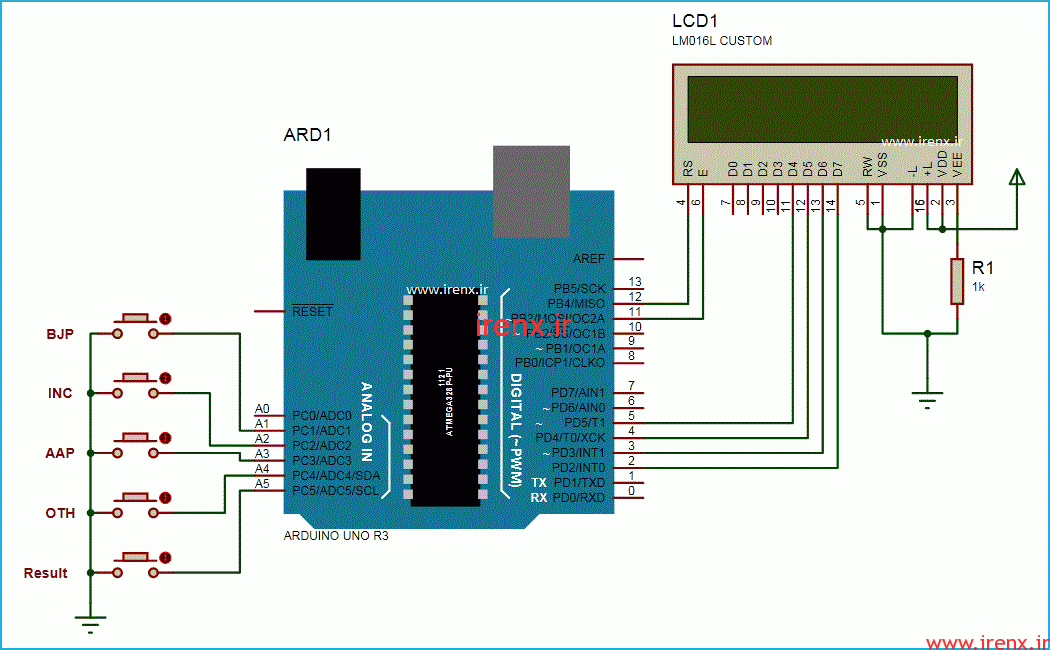

توضیحات مدار پروژه رای گیری با آردوینو

توضیحات مدار پروژه رای گیری با آردوینو

مدار این پروژه بسیار آسان است و شامل آردوینو، دکمه و ال سی دی کاراکتری میشود. آردوینو فرآیند ها را کنترل میکند مثل: خواندن، افزایش ارزش رای، تولید نتیجه، ارسال رای و ارسال به ال سی دی کاراکتری. در این پروژه ما از 5 دکمه استفاده کردیم، 4 دکمه (BJP , INC , AAP , OTH) برای کاندید ها و آخرین دکمه، دکمه Reset است که برای محاسبه و نمایش نتیجه استفاده میشود.

پنج عدد دکمه به طور مستقیم با پین های 15-19 آردوینو ارتباط دارند. ال سی دی کاراکتری به صورت 4 بیتی به آردوینو متصل است. پین داده های ال سی دی کاراکتری D4 تا D7 به پین های 2 , 3 , 4 , 5 آردوینو متصل شده است .

  • قطعات پروژه رای گیری آردوینو

قطعات پروژه رای گیری آردوینو

  • برد آردوینو Uno
  • ال سی دی کاراکتری 16*2
  • دکمه

همانطور که در لیست قطعات میبینید، این پروژه به قطعات زیادی نیاز ندارد و به راحتی میتوانید در خانه این پروژه را راه اندازی کنید.

موارد موجود در فایل : شماتیک کامل ، فایل Hex ، فایل آردوینو ، و …

برای دانلود فایل های پروژه کلیک کنید !
