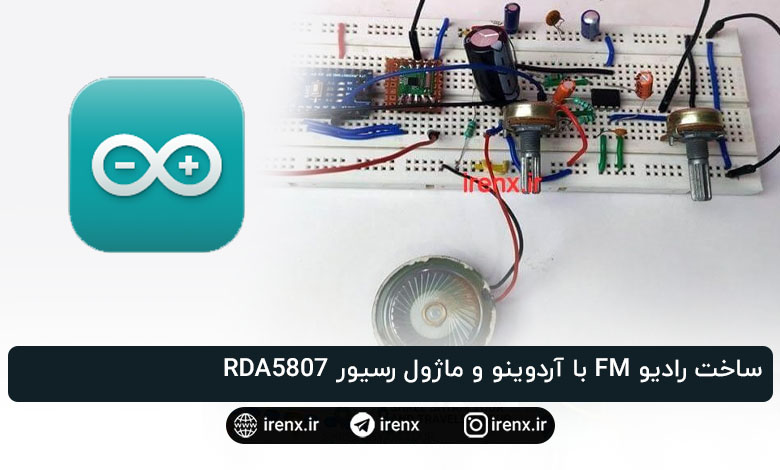

ساخت رادیو FM با آردوینو و ماژول رسیور RDA5807

محتویات
سلام. برای شما پروژه آردوینو آموزش ساخت رادیو FM با ماژول رسیور RDA5807 را آماده کردیم.
پروژه آردوینو آموزش ساخت رادیو FM

اینروز ها تقریبا همه از تلفن های همراه برای گوش دادن به آهنگ ، اخبار ، و… استفاده میکنند. اما حدودا 20 سال پیش ، همه از رادیو های FM محلی برای اطلاع از آخرین خبر ها و گوش دادن به موسیقی استفاده میکردند. رادیو های FM به آرامی محبوبیت خود را از دست دادند. سیگنال های رادیویی همیشه در هوا وجود دارند و توسط ایستگاه های رادیویی بخش میشوند. ما نیاز داریم که یک مدار گیرنده موج FM طراحی کنیم تا سیگنال های رادیو را به سیگنال صوتی تبدیل کند. در این پروژه ما یک گیرنده FM آردوینو میسازیم. ما از ماژول رسیور RDA5807 استفاده میکنیم. شما میتوانید با یک پتانسیومتر موج دریافتی را تغییر بدهید. همچنین ما از یک آمپلی فایر استفاده میکنیم تا حجم صدای خروجی رادیو FM Arduino را کنترل کنیم.
قطعات مورد نیاز پروژه رادیو آردوینو
- برد آردوینو نانو
- ماژول رسیور RDA5807
- مدار آمپلی فایر (ماژول LM386)
- پتانسیومتر 100 کیلو اهم 2 عدد
نحوه کار رادیو FM
ایستگاه های رادیویی سیگنال های الکتریکی را به سیگنال رادیویی تبدیل میکنند. این سیگنال ها قبل از ارسال باید تعدیل شوند. دو روش وجود دارد که میتوان با آن سیگنال را تعدیل کرد. FM و AM. در AM دامنه قبل از انتقال تعدیل میشود و در FM فرکانس سیگنال قبل از انتقال از طریق آنتن تعدیل میشود. رادیو FM موج رادیویی دریافت شده را به سیگنال صوتی تبدیل و پخش میکند.
ماژول رسیور RDA5807
RDA5807 یک ماژول تیونر رادیویی استریو تک تراشه FM است. این ماژول باند فرکانس 50 – 115MHz را دریافت میکند.

این ماژول روی منبع تغذیه 1.8 – 3.3V کار می کند. این ماژول برای برقراری ارتباط با MCU از ارتباطات I2C استفاده می کند. RDA5807 دارای 13 رجیستر 16 بیتی است که هر یک عملکرد خاصی را انجام می دهند.
ما نمی توانیم به طور مستقیم از ماژول هنگام اتصال آن به یک مدار استفاده کنیم زیرا پین ها بسته شده اند. بنابراین ما از یک تخته و برخی از پین ها استفاده میکنیم و هر پین ماژول را به همان پین ها همانطور که در عکس زیر نشان داده شده است ، لحیم می کنیم.
آمپلی فایر Arduino
آمپلی فایر یک تقویت کننده سیگنال صوتی الکترونیکی است. این وسیله سیگنال های ضعیف را تقویت میکند تا برای بلندگو ها و یا هدفون ها کافی باشد. ما یک تقویت کننده ساده با استفاده از ماژول آمپلی فایر LM386 میسازیم. مدار تقویت کننده صوتی ما در فایل دانلودی قرار داده شده است.
مدار پروژه رادیو FM با آردوینو
ما در این پروژه از 2 پتانسیومتر استفاده میکنیم. یکی برای تنظیم باند FM و دیگری برای تنظیم میزان تقویت صدا توسط آمپلی فایر. ما برای تنظیم باند FM و کنترل میزان تقویت کننده صدا از دو پتانسیلومتر استفاده کردیم.
پتانسیومتری که برای تنظیم کانال استفاده می شود به نانو آردوینو متصل است. پین مرکزی این پتانسیومتر به پین A0 نانو آردوینو متصل است و دو پین باقیمانده به 5 ولت و دیگری به GND وصل می شود. پین A4 و A5 آردوینو بهپین های SDA و SCL ماژول رسیور RDA5807M متصل می شوند.
به خاطر داشته باشید که ماژول گیرنده موج رادیویی فقط در 3.3V کار می کند. بنابراین ، پین 3v آردوینو نانو را به پین VCC ماژول گیرنده وصل میکنیم.
موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل و …
برای دانلود فایل ها باید حساب کاربری داشته باشید ثبت نام / ورود
