پروژه قفل درب با قفل برقی سلونوئید با RFID و آردوینو

سلام. امروز برای شما پروژه قفل آردوینو با قفل برقی سلونوئید و RFID را آماده کردیم.

پروژه قفل آردوینو

همونطور که میدانید ، ماژول RFID یک سیستم شناسایی فرکانس رادیویی ارزان است. این ماژول در بسیاری از موارد کاربرد دارد مثل امنیت. سیستم قفل امنیتی RFID در بسیاری از هتل ها ، استخر ها و … استفاده یشود. در پست های قدیمی ما انواعی قفل های امنیتی را قرار داده ایم. این بار از قفل درب سلونوئید استفاده میکنم. در این پروژه از یک برد آردوینو UNO استفاده شده است. ما در این پروژه آردوینو از یک حسگر اثر هال و یک آهنربا برای تشخیص حرکت درب استفاده میکنیم. سنسور اثر هال در چهار چوب اطراف در نصب میشود و آهنربا روی خود درب نصب میشود. ما از این سنسور و آهنربا برای قفل شدن اتوماتیک درب استفاده میکنیم.

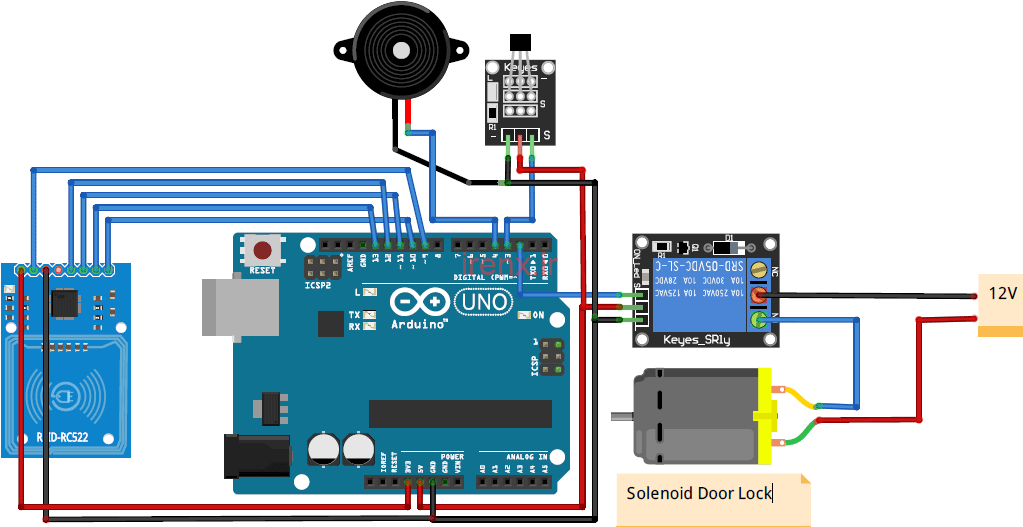

مدار پروژه قفل درب RFID آردوینو

مدار پروژه قفل درب RFID آردوینو

  • برد آردوینو UNO
  • سنسور اثر هال
  • ماژول رله
  • مقاومت 10 کیلو اهم
  • قفل سلونوئید 12v
  • بازر

پروژه امنیتی با قفل سلونوئید

پروژه قفل آردوینو با سلونوئید
پروژه قفل آردوینو با سلونوئید

قفل های سلونوئید با مکانیزم الکترونیکی و مکانیکی کار میکنند. این نوع قفل ها داری زبانه با برش شیبدار هستند. هنگامی که قفل تغذیه شود ، یک میدان مغناطیسی ایجاد میشود که زبانه را به سمت داخل میکشد. تا زمانی که قدرت از بین نرود ، زبانه موقعیت خود را حفظ میکند. هنگامی که جریان قطع شود ، زبانه دوباره به سمت بیرون میرود و در را قفل میکند. در حالت قفل شده این نوع قفل ها از برق استفاده نمیکنند. برای کنترل قفل سلونوئید مورد استفاده ما به جریان 12 ولت 500 میلی آمپر نیاز است.

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

اتصالات RFID به برد آردوینو UNO

پین RFID پین آردوینو یونو
SDA Digital 10
SCK Digital 13
MOSI Digital 11
MISO Digital 12
IRQ Unconnected
GND GND
RST Digital 9
3.3V 3.3V
پین سنسور اثر هال  پین Arduino UNO
5V 5V
GND GND
OUT 3

همچنین ببینید : پروژه قفل امنیتی در با کیبورد عددی آردوینو با قفل دست ساز

موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل و …

برای دانلود فایل های پروژه کلیک کنید.
