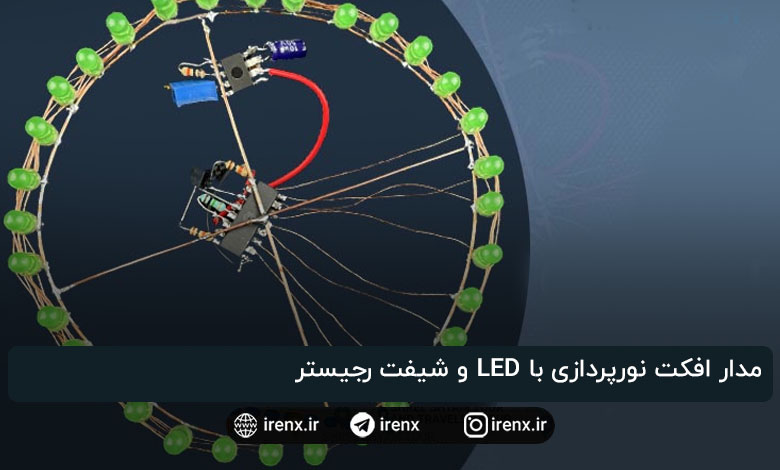

مدار افکت نورپردازی با LED و شیفت رجیستر

آیا تا به حال قصد افزودن افکت های نورپردازی جذاب به مدارات الکترونیکی خود و یا هیجان انگیز ساختن دکوراسیون منزل با یک نمایش مسحورکننده نور را داشته اید؟ خب LEDهای تعقیب کننده دایره ای شکل ممکن است همان چیزی باشد که به دنبالش بوده اید! و خبر خوب این است که ساخت این LED به کمک مدار مجتمع 74HC595 کاری بسیار آسان است. پس در این مطلب، چگونگی ساخت یک LED تعقیب کننده دایره ای شکل را به شما نشان خواهیم داد. اگر آماده هستید که به پروژه های الکترونیکی خود کمی رنگ و رو اضافه کرده و دوستان خود را با جادو نورپردازی خانگی و DIY به وجد بیاورید، به مطالعه این مطلب ادامه دهید تا درباره LEDهای تعقیب کننده دایره ای شکل اطلاعات بیشتری به دست آورید.

پین اوت شیفت رجیستر 8 بیتی 74HC595

تراشه 74HC595 یک شیفت رجیستر 8 بیتی (ورودی سریال، خروجی موازی) است که به طور معمول برای راه اندازی و درایو موتور LED یا  تجهیزات الکترونیکی دیگر استفاده میشود.

  • پایه های Q0 تا Q7 : این پایه ها، پایه های خروجی تراشه هستند که میتوانند به صورت سریال کنترل شوند.
  • GND: این پایه، پایه زمین تراشه بوده و باید به زمین مدار متصل شود.
  • MR (master reset): این پایه تمام خروجی ها را به وضعیت LOW ریست میکند. برای عملکرد عادی و نرمال باید در وضعیت HIGH قرار بگیرد.
  • SH_CP: این پایه، پایه کلاک ماژول است. سیگنال کلاک باید از طریق MCU/MPU برای این پایه فراهم شود.
  • ST_CP: پایه لچ. این پایه برای به روز رسانی  کردن داده های پایه های خروجی استفاده میشود. همچنین این پایه active high است. یعنی اگر در وضعیت HIGH قرار بگیرد، فعال میشود.
  • OE (Output Enable): این پایه برای خاموش کردن خروجی ها استفاده میشود. این پایه برای عملکرد عادی و نرمال باید در وضعیت LOW قرار بگیرد.
  • DS (Serial Data): داده ها براساس اینکه کدام یک از 8 خروجی موجود تحت کنترل هستند، به این پایه ارسال میشوند.
  • VCC: این پایه تراشه را تغذیه میکند و معمولا باید به +5V متصل شود.

قطعات مورد نیاز برای ساخت LED تعقیب کننده دایره ای شکل

قطعات مورد نیاز برای ساخت LED تعقیب کننده دایره ای شکل مبتنی بر 74HC595 ساده و معمولی بوده و به راحتی در فروشگاه های سرگرمی هر محله ای پیدا میشوند.

  • تراشه 74HC595 – شیفت رجیستر هشت بیتی
  • تراشه تایمر NE555
  • مقاومت 10 کیلواهمی
  • مقاومت 1 مگا اهمی
  • ترانزیستور NPN BC548
  • سیم مسی
  • 32 عدد لامپ LED سبز رنگ
  • خازن 4.7 میکروفارادی
  • پتانسیومتر تریمر 10 کیلواهمی

مدار LED تعقیب کننده دایره ای شکل مبتنی بر 74HC595

عملکرد این مدار بسیار ساده است. هنگامی که مدار روشن است، تایمر 555 یک سیگنال کلاک تولید کرده که به عنوان ورودی به پایه CP شیفت رجیستر داده میشود. پتانسیومتر 10 کیلواهمی فرکانس سیگنال کلاک است. به این صورت که شما میتوانید با تغییر مقدار آن، سرعت مدار را کاهش داده و یا افزایش بدهید. هر بار که سیگنال کلاک HIGH میشود و بالا میرود، سیگنال کلاک شیفت رجیستر داده موجود در پایه ورودی DS را به اولین پایه خروجی (Q0) ارسال کرده و داده را به خروجی بعدی (Q1) شیفت میدهد. این پروسه تا زمانیکه داده به آخرین خروجی (Q7) برسد ادامه پیدا میکند. در این نقطه است که به اولین خروجی (Q0) برمیگردیم و تمام مراحل مجددا تکرار میشود.
