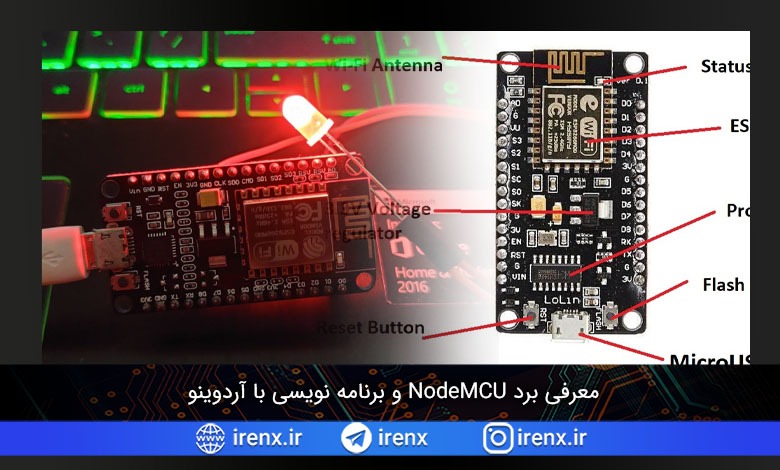

معرفی برد NodeMCU و برنامه نویسی با آردوینو

در این مقاله میخواهیم با برد نود ام سی یو آشنا شویم. NodeMCU برد های محبوب و متن باز هستند که در پروژه های IoT به مراتب استفاده میشوند.

NodeMCU چیست؟

NodeMCU مخفف Node Microcontroller Unit است. نود ام سیو یک سیستم عامل منبع باز مبتنی بر Lua است که برای برنامه های IoT (اینترنت اشیا) طراحی شده است. ماژولی که این سیستم عامل را اجرا می کند ESP-12E است و آن ماژول مبتنی بر میکروکنترلر 32 بیتی ESP8266 است. این برد دارای وای فای 2.4 گیگاهرتز است که از WPA/WP2 پشتیبانی می کند. ESP-12E با یک پروگرامر و یک واحد SMPS 3.3v ارائه می شود. بنابراین برای برنامه ریزی این برد نیازی به پروگرامر خارجی ندارید و به راحتی می توانید این برد را مستقیماً با 5 ولت USB راه اندازی کنید.

ویژگی های برد توسعه NodeMCU ESP-12E

  • ولتاژ کاری: 3.0-3.6 ولت
  • جریان عملیاتی: 80 میلی آمپر
  • دمای کارکرد: -40 تا 125 درجه سانتیگراد
  • میکروکنترلر 32 بیتی
  • آنالوگ به دیجیتال 10 بیتی
  • 802.11 b/g/n
  • پروتکل TCP/IP یکپارچه
  • Wi-Fi 2.4 گیگاهرتز که از WPA/WPA2 پشتیبانی می کند.
  • از UART، SPI، I2C، I PWM، SDIO 2.0 پشتیبانی می کند.
  • دارای 20 پورت I/O

کاربردهای برد توسعه NodeMCU ESP-12E

  • دوربین های IP
  • امنیت خانه
  • اتوماسیون خانگی
  • سیستم های کنترل بی سیم
  • شبکه مش

پیکربندی برد NodeMCU ESP12E

پیکربندی برد NodeMCU ESP12E

  • پورت MicroUSB: این پورت برای اتصال برد NodeMCU به لپ تاپ یا کامپیوتر شما استفاده می شود.
  • دکمه Reset: این دکمه برای تنظیم مجدد برد NodeMCU استفاده می شود.
  • دکمه Flash: این دکمه برای فلش کردن سیستم عامل بر روی برد استفاده می شود.
  • آی سی Programmer: این آی سی توسط برد برای آپلود کد روی ESP8266 MCU استفاده می شود.
  • تنظیم کننده ولتاژ 3.3 ولت: این تنظیم کننده ولتاژ برای تبدیل 5 ولت از کابل MicroUSB به 3.3 ولت استفاده می شود زیرا ESP8266 با ولتاژ 3.3 ولت کار می کند.
  • ESP8266 MCU: این آی سی اصلی است که کد را ذخیره می کند و تمام وظایف را انجام می دهد.
  • آنتن Wi-Fi: برای برقراری ارتباط با سایر دستگاه های Wi-Fi استفاده می شود.
  • LED وضعیت: این LED وضعیت برق و وضعیت اتصال را نشان می دهد.

پین های نود ام سیو ESP-12E

پین های نود ام سیو ESP-12E

نکته مهم: هنگام نوشتن کد آردوینو، از شماره پین ​​که در ستون پین‌ آردوینو ذکر شده است استفاده می‌کنیم.

شماره پین GPIO  پین برد قابلیت دیگر پین آردوینو
1 A0 ADC
2 RSV Reserved
3 RSV Reserved
4 GPIO10 SD3
5 GPIO9 SD2
6 GPIO8 SD1 MOSI
7 GPIO11 CMD CS
8 GPIO7 SD0 MISO
9 GPIO6 CLK SCLK
10 GND
11 3V3
12 EN
13 RST
14 GND
15 VIN
16 GND
17 3V3
18 GPIO1 TX/D10 TXD0 D1
19 GPIO3 RX/D9 RXD1 D3
20 GPIO15 D8 HCS/RTS0/PWM/TXD2 D15
21 GPIO13 D7 HMOSI/CTS0/RXD2 D13
22 GPIO12 D6 HMISO/PWM D12
23 GPIO14 D5 HSCLK?PWM D14
24 3V3
25 GND
26 GPIO2 D4 TXD1 D2
27 GPIO0 D3 FLASH D0
28 GPIO4 D2 SDA/PWM D4
29 GPIO5 D1 SCL D5
30 GPIO16 D0 WAKE D16

برنامه نویسی NodeMCU ESP-12E با آردوینو

  • مرحله 1: برد NodeMCU را آماده کنید.
  • مرحله 2: برد NodeMCU را به لپ تاپ یا کامپیوتر وصل کنید.
  • مرحله 3: Arduino IDE را باز کنید.
  • مرحله 4: روی گزینه file کلیک کنید.
  • مرحله 5: روی Preferences کلیک کنید.

برنامه نویسی NodeMCU ESP-12E با آردوینو

  • مرحله 6: این پیوند را در additional board manager URLs قرار دهید و سپس روی OK کلیک کنید.

http://dan.drown.org/stm32duino/package_STM32duino_index.json

اضافه کردن برد NodeMCU به آردوینو

  • مرحله 7: روی Tools کلیک کنید.
  • مرحله 8: روی Board کلیک کنید.
  • مرحله 9: روی Board manager کلیک کنید و مدتی صبر کنید.

تنظیم نود ام سی یو در آردوینو

  • مرحله 10: به پایین اسکرول کنید و esp8266 را پیدا کنید و سپس بر روی install کلیک کنید. مدتی صبر کنید تا دانلود شود.

نصب برد esp8266 در آردوینو

نصب کتابخانه NodeMCU ESP

  • مرحله 11: پس از نصب، Board manager را ببندید.

اکنون، اولین کد چشمک زن LED خود را روی برد آپلود می کنیم. این کد را در Arduino IDE قرار دهید. همانطور که در شماتیک نشان داده شده است یک LED را به پایه D0 برد وصل کنید. همانطور که در جدول بالا قرار داده شده است، پایه D0 برد NodeMCU یک پایه D16 در آردوینو است. هنگام نوشتن کد خود برای NodeMCU، فقط باید از شماره پین ​​مطابق با پین های آردوینو استفاده کنید.

void setup()
{
pinMode(16,OUTPUT);
}
void loop()
{
digitalWrite(16,HIGH);
delay(1000);
digitalWrite(16,LOW);
delay(1000);
}

مدار اتصال LED به برد NodeMCU

مدار اتصال LED به برد NodeMCU

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید

آپلود کد روی برد Node MCU با آردوینو IDE

مرحله 1: Arduino IDE را باز کرده و کد را در آن قرار دهید.

آپلود کد روی برد Node MCU با آردوینو IDE

مرحله 2: روی تب Tools کلیک کنید و سپس بر روی Boards کلیک کنید.

مرحله 3: گزینه ESP8266 Board را انتخاب کنید.

مرحله 4: NodeMCU 1.0 را انتخاب کنید.

تنظیم برد NodeMCU در Arduino IDE

مرحله 5: پورت برد خود را انتخاب کنید.

مرحله 6: روی دکمه آپلود کلیک کنید و کد شما آپلود خواهد شد

دکمه آپلود

نتیجه خروجی:

روشن کردن LED با برد NodeMCU
