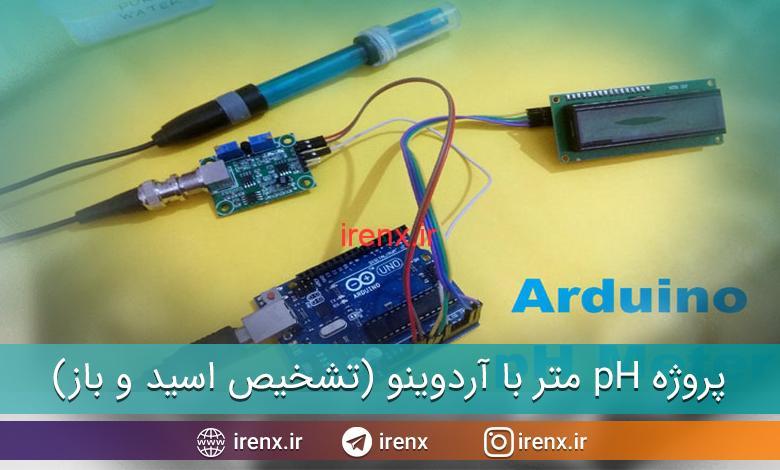

پروژه pH متر با آردوینو (تشخیص اسید و باز)

سلام. پروژه pH متر با آردوینو (آموزش تشخیص اسید و باز با Arduino) را آماده کرده ایم.

پروژه تشخیص اسید و باز با آردوینو

برای تشخیص میزان اسیدی یا بازی بودن یک مایع از مقیاس pH استفاده میشود. مقیاس pH اعدادی از 1 تا 14 را در بر میگیرد و همانطور که میدانید مقدار 1 اسیدی ترین و 14 باز ترین را نشان میدهد. همچنین pH 7 برای مواد خنثی مانند آب است. پی اچ نقش اساسی در زندگی ما دارد به طور مثال برای تشخیص کیفیت آب استخر ها استفاده میشوند یا در کشاورزی ، تصفه آب و بسیاری از صنایع دیگر.

ما در این پروژه آردوینو با استفاده از برد آدروینو و سنسور تشخیص pH مقدار پی اچ را روی یک ال سی دی کاراکتری نشان میدهیم.

پروژه pH متر با آردوینو

قطعات مورد نیاز پروژه

  1. برد آردوینو Uno
  2. ال سی دی کاراکتری 16*2
  3. سنسور تشخیص pH (آنالوگ)

مقدار pH چیست ؟

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

pH واحدی برای اندازه گیری میزان اسیدیته یک ماده است. حرف H به معنای یون هیدروژن است. دامنه مقدار پی اچ بین 0  تا 14 است. مقدار 7 خنثی است مانند آب نوشیدنی. مقادیر پایین 7 اسیدی و مقادیر بالای 7 بازی (قلیایی) تلقی میشوند.

سنسور pH آنالوگ چگونه کار میکند ؟

سنسور pH آنالوگ برای اندازه گیری مقدار pH محلول و نشان دادن اسیدیته یا قلیایی بودن ماده طراحی شده است. معمولاً در موضوعات مختلفی مانند کشاورزی ، تصفیه فاضلاب ، صنایع ، نظارت بر محیط زیست و غیره مورد استفاده قرار می گیرد. این ماژول دارای یک تراشه تنظیم کننده ولتاژ است که از ورودی ولتاژ گسترده 3.3 تا 5.5 پشتیبانی می کند. این سنسور در دمای 25 درجه سانتی گراد درصد خطای 0.1 را دارد.

این الکترود به همراه صفحه تبدیل کننده آن در فروشگاه ها موجود است.

الکترود PH:

سنسور pH آنالوگ چگونه کار میکند ؟

محدوده دمای کار این الکترود بین 5 تا 60 درجه سانتی گراد است. این الکترود دارای مقاومت داخلی 250 مگا اهم است.

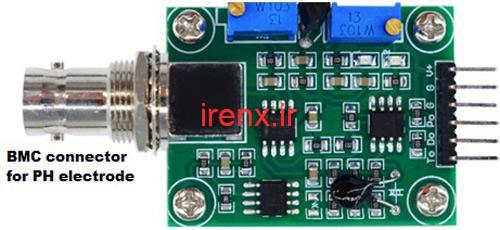

صفحه تبدیل سیگنال pH:

صفحه تبدیل سیگنال pH

توضیحات پین های صفحه تبدیل کننده سیگنال pH :

  • V+: ورودی 5 ولت DC
  • G: پین زمینی
  • Po: خروجی آنالوگ pH
  • Do : خروجی 3.3 ولت DC
  • To: خروجی دما

کالیبراسیون الکترود PH

کالیبراسیون الکترود PH در این پروژه بسیار مهم است. برای کالیبراسیون ما باید از یک ماده استفاده کنیم که مقدار pH آن مشخص باشد. به طور مثال ما میدانیم که آب مقطر دارای pH 7 است. وقتی الکترود وارد محلول آب مقطر شود مثلا pH روی صفحه ال سی دی 6.5 نمایش داده میشود. پس کافیست در کد تغییراتی ایجاد کنیم و مقدار 7-6.5=0.5 را در “calibration_value  اضافه کنیم. یعنی به طور مثال مقدار 21.34 + 0.5=21.84 را بدست آورید. سپس دوباره pH آب مقطر را اندازه میگیریم و باید مقدار 7 نمایش داده شود.

مطلب پیشنهادی:  ارسال دما و رطوبت از آردوینو به اکسل (+ذخیره روی حافظه SD)

فیلم عملکرد پروژه

موارد موجود در فایل : فایل سورس کامل ، شماتیک کامل ، کتابخانه مورد نیاز

دانلود فایل های پروژه

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید
