پروژه آردوینو ساخت دستگاه مرتب کننده و شمارنده سکه

سلام. براتون پروژه آردوینو ساخت دستگاه مرتب کننده و شمارنده سکه آماده کردیم .فیلم عملکرد مدار رو از دست ندید !

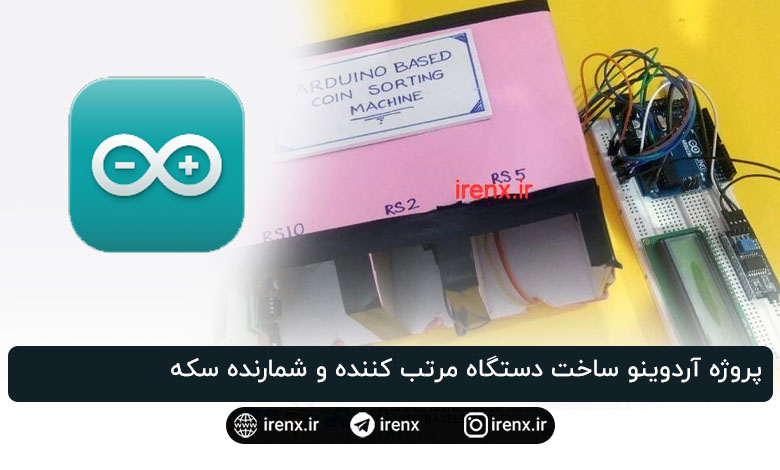

پروژه آردوینو ساخت دستگاه مرتب کننده و شمارنده سکه

ما قبلا با استفاده از سنسور رنگ ، یک دستگاه مرتب کننده بر اساس رنگ ساخته بودیم. در این پروژه ما با استفاده از سنسور های IR یک دستگاه شمارنده و مرتب کننده سکه میسازیم . این دستگاه سکه ها رو در بخش های مختلف با کمک یک سنسور مادون قرمز شمارش و مرتب سازی میکند . در اینجا ما از حسگر های IR استفاده میکنیم تا نوع سکه را شناسایی کنند و برد آردوینو یونو برای پردازش داده ها و نشان دادن مقدار کل در یک ال سی دی کاراکتری  16*2 استفاده میکنیم.

همچنین ببینید : پروژه آردوینو مرتب سازی بر اساس رنگ ( تشخیص رنگ با آردوینو )

این پروژه شامل :

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.
  • استفاده از سنسور مادون قرمز برای شمارش سکه ها
  • استفاده از ماژول ارتباطی I2C برای نمایش اطلاعات روی ال سی دی
  • ساخت یک دستگاه سرگرمی جذاب شمارشگر

مدار پروژه دستگاه مرتب سازی و شمارنده سکه

مدار پروژه دستگاه مرتب سازی و شمارنده سکه

  1. آردوینو یونو
  2. سنسور مادون قرمز
  3. ال سی دی کاراکتری 16*2
  4. ماژول I2C برای ال سی دی کاراکتری 16*2
  5. نرم افزار آردوینو : دانلود نرم افزار آردوینو
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

توضیحات پروژه شمارش با مادون قرمز در آردوینو

استفاده از سنسور مادون قرمز IR در آردوینو
استفاده از سنسور مادون قرمز IR در آردوینو

ما در این پروژه از سنسور های IR در مسیر سکه ها استفاده کردیم . سکه ها را با توجه به اندازه آنها به ظرف مخصوصشان هدایت میکنیم. نحوه ساخت مسیر ها و جعبه در فایل دانلود قرار داده شده است.ما از سه سنسور مادون قرمز برای شمارش سه نوع سکه استفاده میکنیم . هنگامی که سکه عبور میکند ، سنسور ما جریانی را به آردوینو میدهد و این جریان میتواند توسط پین های آنالوگ آردوینو خوانده شود.

در اینجا ما از یک ال سی دی کاراکتری آلفانومریک استفاده کردیم که از طریق یک ماژول I2C با آردوینو در ارتباط است تا تعداد سکه های وارد شده به جعبه را نمایش دهد. میتوانید بدون استفاده از ماژول I2C ، ال سی دی را به آردوینو متصل کنید اما تعداد اتصالات بیشتر میشود. بنابراین ما برای ساده تر شدن از ماژول I2C استفاده کردیم که فقط از 2 پین SDA و SCL برای اتصال LCD به آردوینو استفاده میکند.

موارد موجود در فایل : شماتیک ، فایل Hex ، فایل آردوینو ، و …
