پروژه قفل امنیتی الگوی مخفی با آردوینو

سلام. پروژه قفل امنیتی الگوی مخفی آردوینو نانو را به همراه آموزش آماده کردیم. فیلم عملکرد مدار را از دست ندهید !

پروژه قفل امنیتی الگوی مخفی آردوینو

پروژه قفل امنیتی الگوی مخفی آردوینو نانو
پروژه قفل امنیتی الگوی مخفی آردوینو نانو

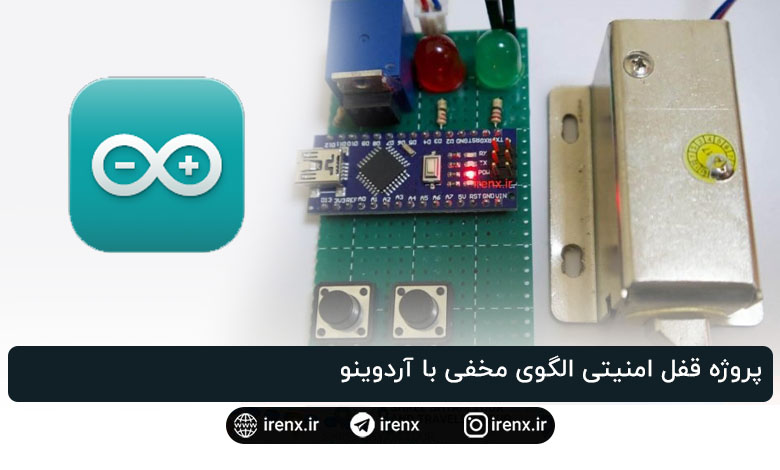

در این پروژه ما با استفاده از قفل سلونوئید و برد Arduino Nano یک قفل با الگوی خاص می سازیم. قفل فقط با وارد کردن الگوی صحیح باز می شود. منظور از الگو ترکیبی از فشار دادن پی در پی دکمه به صورت طولانی یا کوتاه است. فیلم عملکرد مدار را ببینید تا متوجه بشید !

قطعات مورد نیاز پروژه قفل امنیتی

  • برد آردوینو نانو
  • 2 عدد دکمه
  • ترانزیستور TIP120
  • مقاومت 2.3 کیلو اهم
  • مقاومت 10 کیلو اهم
  • دیود 1N4007
  • قفل سلونوئید

قفل سلونوئید چیست ؟

قفل های سلونوئید با مکانیزم الکترونیکی و مکانیکی کار میکنند. این نوع قفل ها داری زبانه با برش شیبدار هستند. هنگامی که قفل تغذیه شود ، یک میدان مغناطیسی ایجاد میشود که زبانه را به سمت داخل میکشد. تا زمانی که قدرت از بین نرود ، زبانه موقعیت خود را حفظ میکند. هنگامی که جریان قطع شود ، زبانه دوباره به سمت بیرون میرود و در را قفل میکند. در حالت قفل شده این نوع قفل ها از برق استفاده نمیکنند.

آموزش نحوه تغییر الگوی قفل

در کدی که شما دانلود میکنید ، رمز به صورت پیشفرض به صورت ” کوتاه طولانی طولانی کوتاه ” است.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

int pcode[4] = {1, 2, 2, 1};

اگر شما بخواهید به طور مثال الگو را به ” کوتاه کوتاه طولانی کوتاه ” تغییر دهید باید کد زیر را با کد بالا جایگزین کنید:

int pcode[4] = {1, 1, 2, 1};

همانطور که مشاهده میکنید 2 نماد فشار طولانی و 1 نماد فشار کوتاه است.

موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل و …

دانلود فایل های پروژه
