پروژه راه اندازی جوی استیک با AVR و اتمل استودیو

سلام. پروژه جوی استیک را با کامپایلر اتمل استودیو آماده کردیم ! فیلم عملکرد مدار را از دست ندهید.

پروژه جوی استیک با AVR

• همچنین مقاله آموزش اتصال جوی استیک به آردوینو را مشاهده کنید.

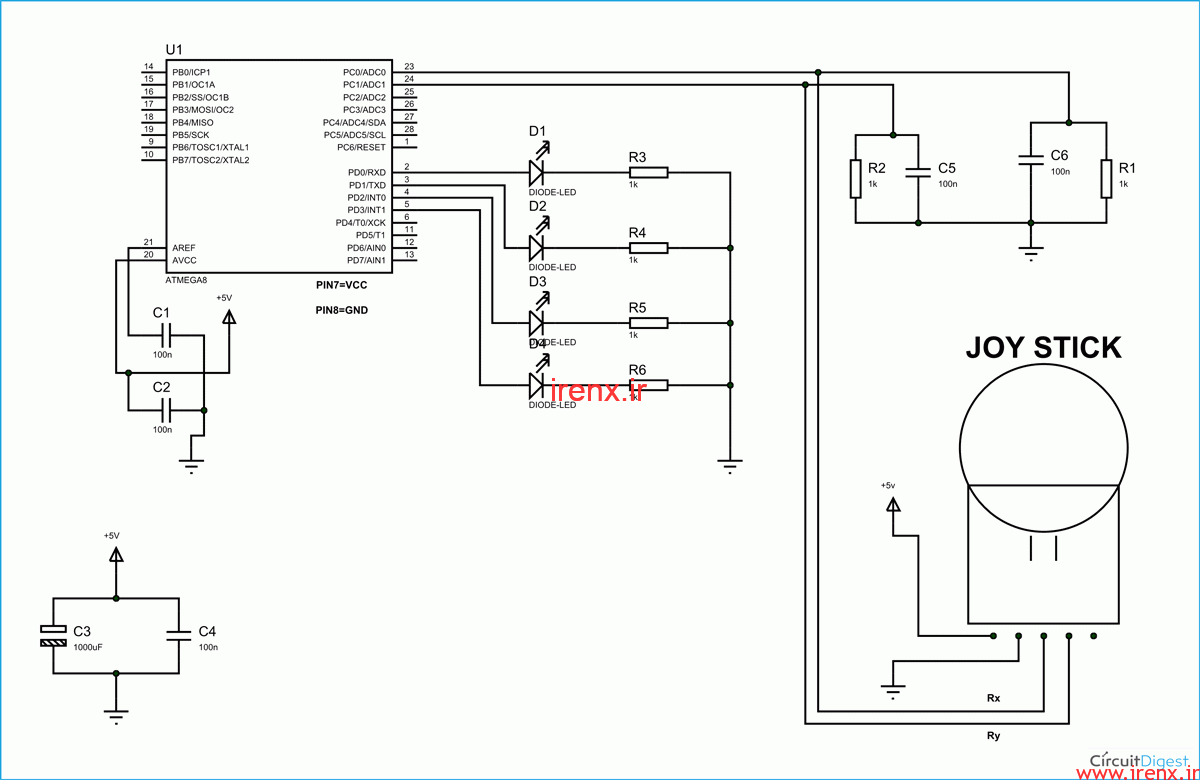

مدار پروژه راه اندازی جوی استیک با AVR

• میکروکنترلر Atmega 8
• منبع تغذیه 5V
• ال ای دی (4 عدد)
• خازن 1000 پیکوفاراد
• خازن 100 نانوفاراد (5 عدد)
• مقاومت 1 کیلو اهم (6 عدد)
• کامپایلر اتمل استودیو (دانلود اتمل استودیو)

جوی استیک چیست ؟

ماژول جوی استیک دارای دو محور است. یکی افقی و یکی عمودی. هر محور جوی استیک به یک پتانسیومتر یا مقاومت یا … متصل است . نقاط میانی به عنوان Rx و Ry قرار میگیرند. این پین ها به عنوان پین سیگنال خروجی برای جوی استیک قرار دارند. هنگامی که دسته جوی استیک را در محور افقی حرکت بدهیم ولتاژ در پین Rx تغییر میکند.

ولتاز در Rx هنگامی که دسته را به جلو حرکت بدهیم افزایش پیدا میکند ولتاژ در پین Rx هنگام حرکت به عقب کاهش پیدا میکند. همچنین وقتی که به سمت جلو حرکت بدهیم ولتاژ Ry افزایش پیدا میکند و وقتی به سمت پایین حرکت بدهیم ولتاژ در Ry کاهش پیدا میکند.

بنا بر این ما چهار کانال جوی استیک را در 2 عدد کانال ADC (آنالوگ به دیجیتال) داریم. همیشه در هر پین 1 ولت داریم، وقتی که دسته را حرکت بدهیم ولتاژ در هر پین مطابق با جهت تغییر پیدا میکند.

ما میخواهیم از 2 عدد کانال ADC میکروکنترلرمان برای انجام کار استفاده کنیم. میخواهیم از کانال های 0 و 1 استفاده کنیم !

ولتاژ جوی استیک کاملا خطی و پایدار نیست. این یعنی نویز داریم برای فیلتر کردن نویز خازن ها با  مقاومت در مدار قرار میگیرند.
