مشخصات سنسور دما و رطوبت DHT11 (+کتابخانه dht.h)

سلام. دانلود کتابخانه dht.h برای آردوینو + مشخصات سنسور دما و رطوبت DHT11 را آماده کردیم.

مشخصات سنسور دما و رطوبت DHT11

این سنسور قابلیت تشخیص دما در محدوده 0-50 درجه سانتی گراد را دارد. و دقت اندازه گیری دمای سنسور +-2 است. همچنین بخش رطوبت سنج این حسگر میتواند در محدوده 20 تا 90 درصد با دقت +-5% فعالیت کند.

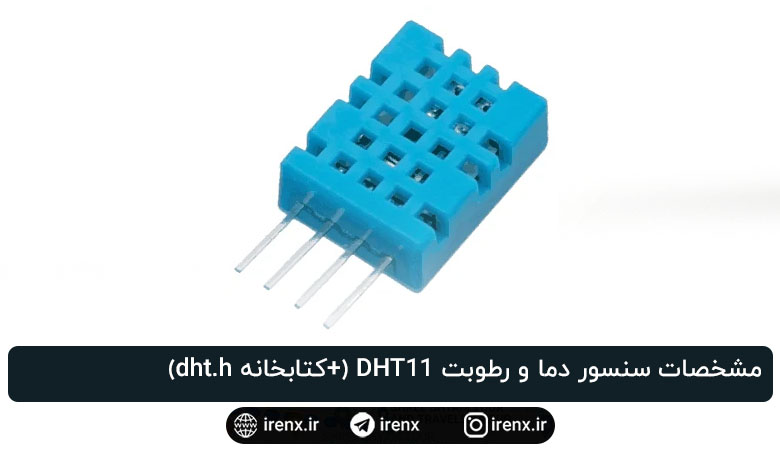

سنسور دما و رطوبت DHT11

سنسور DHT11 هم به صورت ماژول و هم به صورت سنسور در دسترس است. در این پروژه ما از سنسور استفاده میکنیم. تنها تفاوت سنسور و ماژول در این است که ماژول دارای یک خازن و یک مقاومت متصل به پین خروجی است. بنابراین اگر از ماژول استفاده میکنید نیاز نیست که مقاومت و خازن را اضافه کنید.

همانطور که در تصویر بالا میبینید سنسور دما DHT11 دارای یک پوشش آبی رنگ و گاهی هم سفید است. در داخل این پوشش ، دو قسمت مهم داریم که باعث میشوند رطوبت و دما حس شوند. قسمت اول یک جفت الکترود است. مقاومت الکتریکی بین این دو الکترود توسط یک بستر نگهدارنده رطوبت تغییر میکند. همچنین توجه داشته باشید که رطوبت نسبی با رطوبت واقعی متفاوت است. رطوبت نسبی میزان آب موجود در هوا را نسبت به دمای هوا اندازه گیری می کند.

همچنین ببینید : پروژه اندازه گیری دما و رطوبت آردوینو – پروژه دماسنج و رطوبت سنج PIC

سنسور رطوبت و دما DHT11

قسمت دیگر یک سطح نصب شده NTC Thermistor است. اصطلاح NTC به معنای ضریب دمای منفی است. در صورت افزایش دما مقدار مقاومت کاهش خواهد یافت. خروجی این سنسور در کارخانه کالیبره شده است و از این رو به عنوان یک برنامه نویس نیازی به نگرانی در مورد کالیبراسیون سنسور نداریم.

دانلود کتابخانه dht.h برای آردوینو

دانلود کتابخانه برای Arudino : کلیک کنید !

همچنین ببینید : آموزش نصب کتابخانه در آردوینو

4.7 (7 نفر)

برای دریافت مطالب جدید کانال تلگرام یا پیج اینستاگرام ما را دنبال کنید.

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید قرار بدهم. سوالات مربوط به این مطلب را در قسمت نظرات همین مطلب اعلام کنید. سعی میکنم در اسرع وقت به نظرات شما پاسخ بدهم.

4 نظر

    1. سلام عزیز، این کتابخانه آردوینو هست. در مورد اتمل استودیو دوره آموزش AVR رو مشاهده کنید

  1. سلام
    من دوره آموزش آردوينو را از شما تهيه كردم و 4 درس آنرا هم ديده و 2 پروزه هم درست كردم كه خيلي راحت بود
    ولي در ساخت پروزه سوم دچار مشكل شدم در مورد DHT11 كه كتابخانه آنرا از سايت شما گرفتم و آنزيپ كردم و نصب هم شده و در منوي EXAMPLE هم مياد ولي موقع اجرا پيغام زير را ميدهد:
    Arduino: 1.8.14 Hourly Build 2020/12/15 11:33 (Windows 10), Board: “Arduino Uno”
    DHTtester:8:10: fatal error: DHT.h: No such file or directory
    #include “DHT.h”
    ^~~~~~~
    compilation terminated.
    exit status 1
    DHT.h: No such file or directory
    Invalid library found in C:\Users\jvdelh\Documents\Arduino\libraries\DHT_sensor_library: no headers files (.h) found in C:\Users\jvdelh\Documents\Arduino\libraries\DHT_sensor_library
    Invalid library found in C:\Users\jvdelh\Documents\Arduino\libraries\SENSOR: no headers files (.h) found in C:\Users\jvdelh\Documents\Arduino\libraries\SENSOR
    This report would have more information with
    “Show verbose output during compilation”
    option enabled in File -> Preferences.
    و نتونستم حلش كنم
    ميتونيد راهنمايي كنيد
    با تشكر

    1. سلام جناب، کتابخانه به صورت صحیح نصب نشده، در قسمت library manager به دنبال سنسور dht بگردید و از آنجا نصب کنید.
