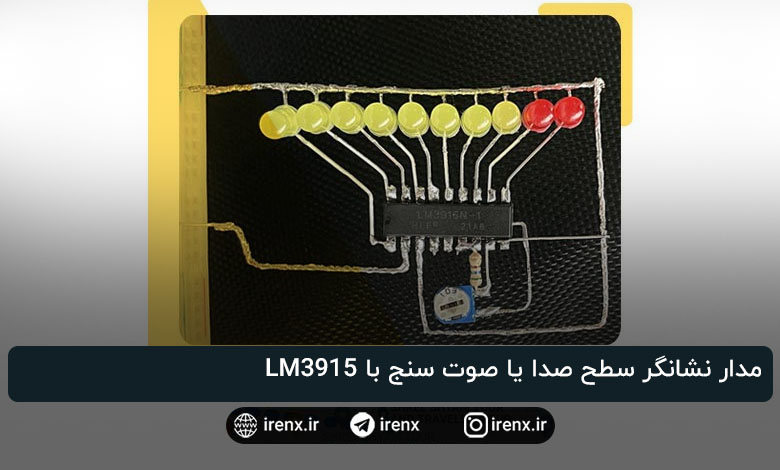

مدار نشانگر سطح صدا یا صوت سنج با LM3915

VU متر ساخته شده با LED یک دستگاه معروف و شناخته شده به خصوص در میان افرادی است که عاشق موسیقی هستند. به کمک این دستگاه، شما میتوانید به آسانی و تنها با نگاه کردن به لامپ های LED سطح صدا را دریابید. اگر به فکر ساخت VU متر خود هستید، خیالتان راحت باشد، زیرا میتوانید آن را به کمک یک تراشه بسیار معروف بازار بسازید. این تراشه از پس تمام کارهای پیچیده برآمده و پروسه ساخت را بسیار آسان میسازد. به همین دلیل است که در این آموزش کوتاه، از تراشه درایور نمایشگر LM3915 معروف استفاده میکنیم و VU متر مبتنی بر لامپ های LED خود را با استفاده از آن میسازیم.

شرح پایه تراشه LM3915

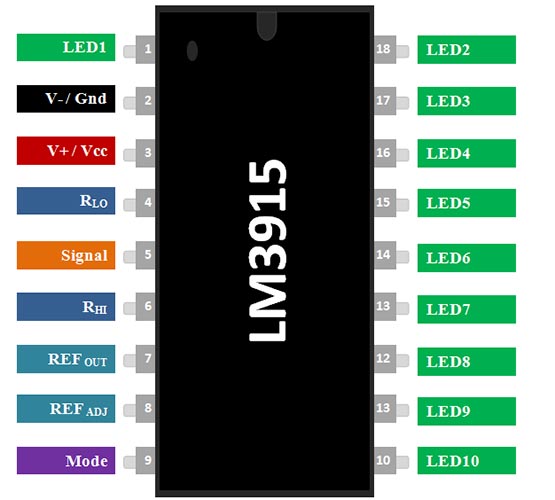

پایه های تراشه LM3915 در تصویر زیر نشان داده شده اند.

  • پایه LED: پایه های 10 تا 18 و پایه 1. پایه کاتد لامپ LED را به پایه LED تراشه متصل کنید.
  • پایه VS/GND: پایه زمین (GND) منبع تغذیه را به پایه زمین (GND) تراشه متصل کنید.
  • پایه VCC: پایه VCC تراشه، ولتاژ منبع را به این پایه وصل میکند. حداکثر ولتاژ کاری 25 ولت است.
  • RLO: ولتاژ ورودی سطح پایین  (LOW)تقسیم کننده ولتاژ
  • SIG: پایه ورودی سیگنال آنالوگ، LED متناسب با پارامتر بهره کنترل میشود.
  • RLH: ولتاژ ورودی سطح بالا (HIGH) برای تقسیم کننده پتانسیل (ولتاژ)
  • REF OUT: ولتاژ رفرنس خروجی که برای تنظیم ضریب محدودکننده LED استفاده میشود.
  • REF ADJ: پایه تنظیم ولتاژ رفرنس ورودی
  • Mode: این پایه برای سوییچ کردن ورودی بین دو مد کاری dot وbar استفاده میشود.

قطعات موردنیاز

قطعات موردنیاز برای ساخت VU  متر با استفاده از لامپ های LED بسیار ساده بوده و میتوانید آن ها را به راحتی در فروشگاه های محلی بیابید.

  • 8 عدد لامپ LED زرد رنگ 5 میلی متری
  • 2 عدد لامپ LED قرمز 5 میلی متری
  • 1 عدد مقاومت 1 کیلواهمی
  • 1 عدد مقاومت پتانسیومتر 10 کیلواهمی
  • سیم لحیم
  • سیم مسی 1 میلی متری

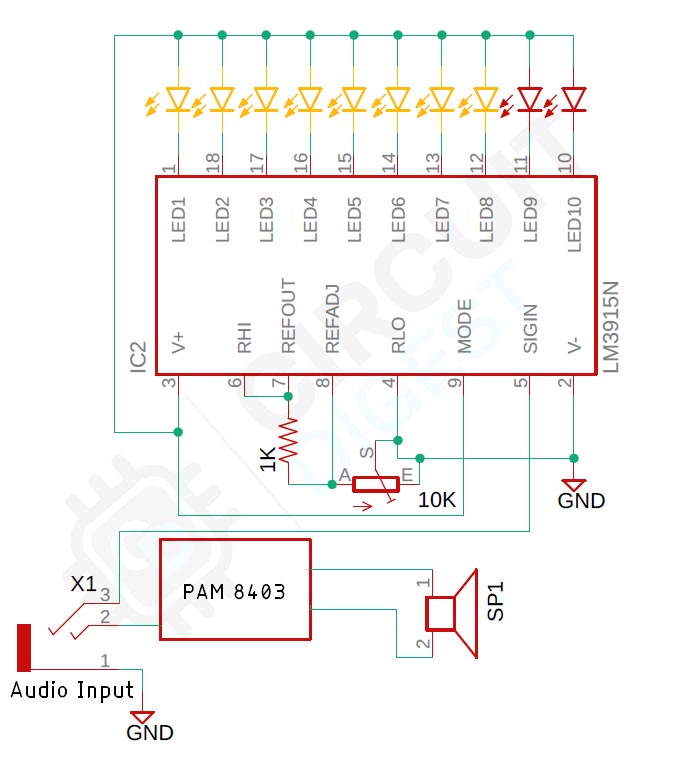

مدار اتصال VU متر با لامپ های LED

مدار VU متر مبتنی بر  LED بسیار آسان و قابل درک است. اگر نگاهی به پین اوت LM3915 بیندازید، متوجه خواهید شد که این قطعه یک آی سی دیجیتال است که به منظور ایجاد یک نمایش تصویری از ولوم و حجم صدا، (که اغلب VU  متر نامیده میشود)، به کار میرود. این تراشه یک سیگنال صوتی را به ده قسمت مساوی تقسیم کرده و هر قسمت را با ولتاژ رفرنس داخلی مقایسه میکند. این تراشه ده پایه خروجی دارد و هر پایه به یک LED متصل است. این LED ها سطح ولتاژ هر پایه را نشان خواهند داد.

سطح ولتاژ هر پایه خروجی با استفاده از یک تقسیم کننده ولتاژ تنظیم میشود. هنگامیکه سیگنال صوتی به عنوان ورودی به تراشه داده میشود، ابتدا به یک ولتاژ DC تبدیل و یکسو شده و سپس از یک شبکه مقاومتی عبور داده میشود. با تغییر ولتاژ سیگنال صوتی، ولتاژ هر پایه خروجی نیز تغییر میکند. هنگامیکه ولتاژ یک پایه خروجی از ولتاژ رفرنس داخلی بیشتر شود، LED متصل به این پایه روشن میشود. این عمل ولوم یا حجم سیگنال صوتی را به صورت بصری به مخاطب نشان میدهد. ما برای نشان دادن مدار از یک تقویت کننده صوتی مبتنی بر PAM8403 و یک بلندگو استفاده کردیم.
