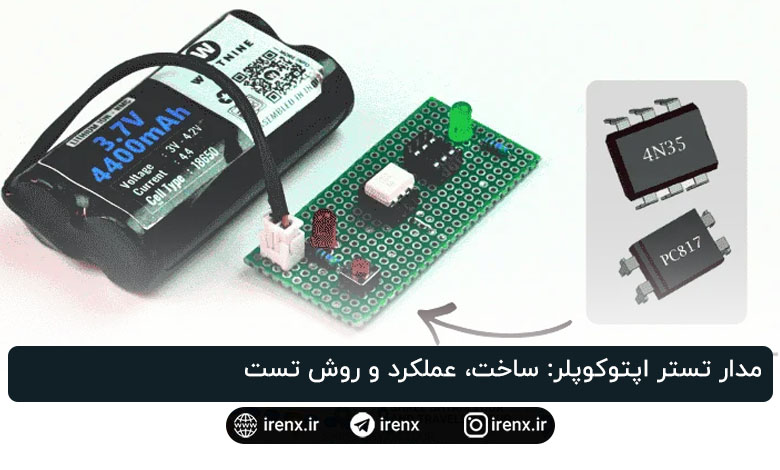

مدار تستر اپتوکوپلر: ساخت، عملکرد و روش تست

اپتوکوپلرها در تعمیرات و تست های آزمایشگاهی زیاد خراب می شوند، آن هم بی سر و صدا. ظاهر قطعه سالم است اما یا LED داخلی جریان نمی گیرد یا بخش حساس به نور پاسخ نمی دهد. اندازه گیری با مولتی متر فقط بخشی از ماجرا را روشن می کند، در حالی که یک مدار تستر اپتوکوپلر اختصاصی ظرف چند ثانیه نتیجه واضح پاس یا فیل می دهد و از اتلاف وقت و اشتباه در مدار اصلی جلوگیری می کند.
تستر اپتوکوپلر چیست؟
تستر اپتوکوپلر یک ابزار کوچک است که به سرعت مشخص می کند یک اپتوکوپلر سالم است یا خراب. این تستر با بررسی روشن شدن LED داخلی و واکنش بخش خروجی به نور، تردید را برمی دارد. مدار بسیار ساده است، با یک باتری لیتیومی 3.7V کار می کند و روی برد نقطه ای قابل مونتاژ است. این ابزار برای ارزیابی جزییات عملکرد طراحی نشده، اما برای تست سریع و مطمئن روی میز کار کاملا کاربردی است.
تستر اپتوکوپلر چه چیزهایی را بررسی می کند؟
- روشن شدن و جریان گیری LED مادون قرمز در ورودی (تابش IR)
- فعال شدن فوتودیود یا فوتوترانزیستور خروجی در اثر نور تولید شده
- امکان تست اپتوکوپلرهای DIP 4 پین و 6 پین بدون تغییر سیم بندی
قطعات مورد نیاز برای ساخت تستر اپتوکوپلر

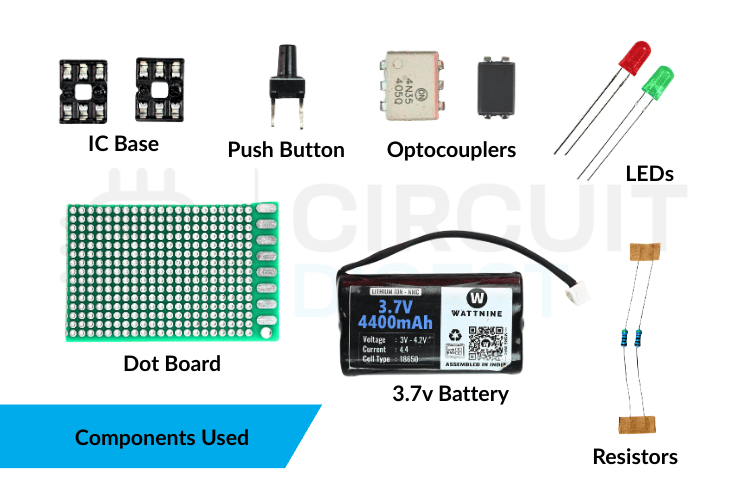

فهرست قطعات استفاده شده در ساخت مدار تستر اپتوکوپلر در تصویر زیر آمده است.
![{'placeholder': '[[IMAGE_1]]', 'alt': 'نمای قطعات تستر اپتوکوپلر روی برد نقطه ای'}](/wp-content/uploads/2026/09/1.png)
همه قطعات رایج و در دسترس هستند و نیازی به قطعات خاص یا پیچیده نیست. جدول زیر جزئیات هر قطعه را نشان می دهد.
| قطعه | تعداد | نقش در مدار |
| اپتوکوپلر | 1 | قطعه تحت تست |
| LED قرمز | 1 | نشان دهنده تغذیه ورودی اپتوکوپلر |
| LED سبز | 1 | نشان دهنده پاسخ خروجی اپتوکوپلر |
| کلید فشاری | 1 | فعال کردن لحظه ای تستر هنگام بررسی |
| باتری لیتیومی | 1 | تغذیه مدار |
| مقاومت 470 اهم (R1) | 1 | محدود کردن جریان LED ورودی اپتوکوپلر |
| مقاومت 470 اهم (R2) | 1 | محدود کردن جریان LED نشانگر خروجی |
| سوکت IC چهار پین | 1 | جایگذاری اپتوکوپلرهای 4 پین برای تست |
| سوکت IC شش پین | 1 | جایگذاری اپتوکوپلرهای 6 پین برای تست |
| برد نقطه ای | 1 | نصب و اتصال قطعات |
به جای لحیم کردن مستقیم اپتوکوپلر به برد، از سوکت IC استفاده می شود تا هم قطعه از آسیب حرارتی در امان بماند و هم بتوان چندین قطعه مختلف را پشت سر هم تست کرد.

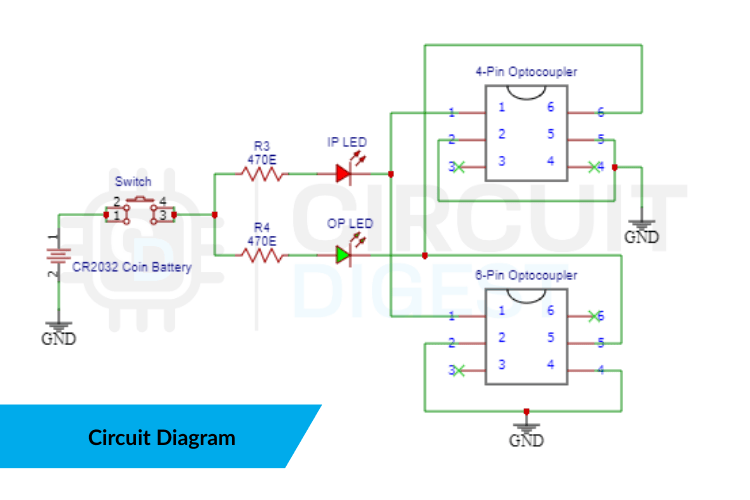

شماتیک و دیاگرام مدار تستر اپتوکوپلر
![{'placeholder': '[[IMAGE_2]]', 'alt': 'شماتیک مدار تستر اپتوکوپلر با LED های نشانگر'}](/wp-content/uploads/2026/09/2.png)
نحوه خواندن شماتیک
مدار از دو بخش اصلی تشکیل شده است: سمت ورودی اپتوکوپلر و سمت خروجی. در ورودی، تغذیه باتری از طریق یک مقاومت و با فشردن کلید به LED داخلی اعمال می شود. همزمان LED قرمز روشن می شود تا جریان گرفتن صحیح ورودی را نشان دهد.
در خروجی، نور LED داخلی به عنصر حساس به نور (فوتودیود یا فوتوترانزیستور) می رسد و مسیر جریان LED سبز را برقرار می کند. روشن شدن LED سبز یعنی خروجی به نور ورودی پاسخ می دهد. برای سادگی تغذیه و زمین دو بخش مشترک در نظر گرفته شده است. اجرای مدار روی برد نقطه ای و با سوکت ها امکان تست هر دو نوع 4 پین و 6 پین را بدون تغییر سیم بندی فراهم می کند.
روش کار تستر اپتوکوپلر
مبنای کار، ایزولاسیون نوری در اپتوکوپلر است. با فشردن کلید، جریان به LED داخلی اعمال می شود. اگر ورودی سالم باشد، LED داخلی روشن می شود و LED قرمز نیز وضعیت صحیح جریان را نشان می دهد. سپس نور به بخش خروجی می رسد و با فعال شدن آن، LED سبز روشن می شود. اگر فقط LED قرمز روشن شود، بخش خروجی یا کوپل نوری مشکل دارد. اگر هیچ LED ای روشن نشود، یا LED داخلی خراب است یا قطعه به درستی در سوکت قرار نگرفته است.
| LED قرمز | LED سبز | نتیجه تست | اقدام |
| روشن | روشن | پاس — اپتوکوپلر سالم | قابل استفاده در مدار |
| روشن | خاموش | فیل — خروجی از کار افتاده | تعویض اپتوکوپلر؛ فوتوترانزیستور آسیب دیده است |
| خاموش | خاموش | فیل — LED ورودی باز یا جهت اشتباه | پین بندی را بررسی کنید؛ در صورت صحیح بودن، قطعه را تعویض کنید |
| خاموش | روشن | مشکوک — اتصال کوتاه خروجی یا خطای سیم بندی | سیم بندی تستر را بررسی کنید؛ احتمال اتصال کوتاه CE در ترانزیستور خروجی |
نمایش عملی عملکرد
اپتوکوپلر را در سوکت مناسب جا بزنید و از درست بودن جهت پایه ها مطمئن شوید. با فشردن کلید، در صورت سالم بودن قطعه، بلافاصله LED قرمز و سپس LED سبز روشن می شود. روشن شدن فقط LED قرمز یعنی قطعه معیوب است. خاموش ماندن هر دو LED معمولا نشان دهنده خرابی LED داخلی یا اشتباه در جایگذاری است. این تستر برای بررسی قطعات بازیافتی یا پایش سریع یک بچ قطعه بسیار کاربردی است.
روش های جایگزین برای تست اپتوکوپلر
1. روش مقایسه ای
اپتوکوپلر مشکوک را از مدار خارج کنید و با مولتی متر اندازه گیری کنید. سپس همان اندازه گیری ها را روی یک اپتوکوپلر سالم هم نوع انجام دهید و مقایسه کنید. مقاومت رفت و برگشت LED داخلی و مقاومت بین پایه های ترانزیستور بررسی می شود. اختلاف محسوس نسبت به قطعه سالم نشان دهنده خرابی است. این روش سریع و ساده است اما نتیجه قطعی از عملکرد در عمل به دست نمی دهد.
2. روش استفاده از مولتی متر دیجیتال
ابتدا در حالت دیود، LED ورودی را از نظر هدایت در بایاس مستقیم بررسی کنید. سپس هنگام روشن بودن LED، وضعیت پایه های خروجی را اندازه بگیرید تا تغییر هدایت یا روشن شدن ترانزیستور مشخص شود. تغییر خواندن با فعال شدن ورودی یعنی قطعه سالم است. نبود تغییر نشانه خرابی است. این روش اطلاعات بیشتری از یک اندازه گیری مقاومت ساده می دهد، اما برای مبتدیان ممکن است تفسیر نتایج کمی گیج کننده باشد.
3. روش اثر فوتوالکتریک با باتری و مقاومت
LED ورودی با یک باتری کوچک و مقاومت محدودکننده روشن می شود و همزمان تغییرات خروجی با مولتی متر پایش می شود. با روشن شدن LED، باید خروجی فعال شود و عدد یا عقربه تغییر کند. مشاهده تغییر یعنی اپتوکوپلر سالم است؛ نبود تغییر نشانه خرابی. چون رفتار واقعی ورودی به خروجی سنجیده می شود، این روش از اندازه گیری های مقاومت خشک و خالی، عملی و قابل اعتمادتر است.
مقایسه تست با تستر اپتوکوپلر و با مولتی متر
با مولتی متر
مولتی متر همیشه دم دست است و به سخت افزار اضافه نیاز ندارد. برای بررسی ابتدایی پیوستگی LED ورودی مناسب است، اما ارزیابی کامل سمت خروجی را به خوبی انجام نمی دهد و نتیجه معمولا نیاز به تفسیر دارد. برای تست تعداد زیاد قطعات نیز کند است.
با تستر اپتوکوپلر
مدار اختصاصی تستر همزمان ورودی و خروجی را می سنجد و با LED ها نتیجه پاس یا فیل را بی درنگ نشان می دهد. کار با آن سریع، ساده و قابل اعتماد است و برای مبتدیان هم مناسب است. تنها نکته، نیاز به ساخت یا تهیه خود تستر است، اما پس از آماده شدن، هر بار نتیجه شفاف و تکرارپذیر می دهد.
تستر اپتوکوپلر در برابر روش مولتی متر
| معیار | تستر اختصاصی اپتوکوپلر | مولتی متر دیجیتال |
| تست LED ورودی | ✔ بله | ✔ بله (حالت دیود) |
| تست فوتوترانزیستور خروجی | ✔ بله، همزمان | نسبی، به چیدمان اضافه نیاز دارد |
| خوانایی نتیجه | LED پاس/فیل فوری | ارقام نیازمند تفسیر |
| سرعت تست | <2 ثانیه برای هر قطعه | 2 تا 5 دقیقه برای تست 3 مرحله ای |
| سخت افزار اضافه | خود تستر (~₹50 / $1 قطعات) | مولتی متر موجود در آزمایشگاه |
| تشخیص افت نسبی خروجی | صرفا خرابی های شدید | صرفا خرابی های شدید (بدون اسیلوسکوپ) |
| مناسب برای تست دسته ای | ✔ بله، بسیار کارآمد | ✘ خیر، بسیار کند |
مزایا و معایب تستر اپتوکوپلر
| مزایا | معایب |
| تست سریع اپتوکوپلرها بدون ابزار اندازه گیری | قدرت سیگنال خروجی را نشان نمی دهد |
| کوچک و قابل حمل با باتری | برای اپتوکوپلرهای بسیار سریع یا خاص مناسب نیست |
| سازگار با اپتوکوپلرهای 4 پین و 6 پین | تشخیص تضعیف تدریجی یا پیرشدگی به صورت دقیق ممکن نیست |
| نتیجه به کمک LED ها به وضوح دیده می شود | فقط شرایط پایه ای کارکرد را می سنجد |
| کم هزینه و ساده برای ساخت مجدد | برای تست های جزئی و دقیق طراحی نشده است |
عیب یابی مشکلات تست اپتوکوپلر
چند سناریوی رایج و راه حل های پیشنهادی:
| مشکل مشاهده شده | علت احتمالی | راه حل |
| LED ورودی روشن نمی شود | اتصال پایه ها اشتباه یا پلاریته برعکس | پین اوت را بررسی و اصلاح کنید |
| LED ورودی روشن است ولی خروجی پاسخ نمی دهد | ترانزیستور خروجی آسیب دیده | اپتوکوپلر را تعویض کنید |
| عدم قرائت دیود در تست با مولتی متر | LED داخلی قطع شده است | اپتوکوپلر را تعویض کنید |
| خروجی همیشه روشن یا همیشه خاموش است | اشتباه در سیم بندی یا اتصال کوتاه | اتصالات را بازبینی و اصلاح کنید |
| تستر کار نمی کند یا قرائت ناپایدار دارد | باتری ضعیف یا اتصالات لق | باتری را تعویض و اتصالات را محکم کنید |
سوالات پرتکرار درباره تست اپتوکوپلر
آیا می توان اپتوکوپلر را فقط با مولتی متر تست کرد؟
بله، اما ناقص. مولتی متر در حالت دیود LED داخلی را بررسی می کند، ولی ارزیابی کامل سمت خروجی را انجام نمی دهد. نتیجه بیشتر یک چک اولیه است تا تست عملکرد کامل.
چرا تستر اختصاصی بهتر از مولتی متر است؟
چون همزمان LED ورودی و ترانزیستور خروجی را می سنجد و نتیجه پاس یا فیل را فوری با LED نمایش می دهد. سریع تر، ساده تر و قابل اعتمادتر است.
ساده ترین روش برای مبتدیان چیست؟
ساخت یک تستر کوچک با دو LED بهترین گزینه است. محاسبه و اندازه گیری خاصی نمی خواهد و نتیجه را مستقیم نشان می دهد.
ممکن است اپتوکوپلر ظاهرا سالم باشد اما خراب باشد؟
بله. خرابی های داخلی LED یا فوتوترانزیستور معمولا از بیرون دیده نمی شوند. به همین دلیل تست عملکردی ضروری است.
آیا مدار تست روی بردبرد برای یادگیری کافی است؟
بله. برای درک عملکرد قطعه مناسب است. اما برای استفاده مداوم در تعمیرات یا آزمایشگاه، تستر اختصاصی سریع تر و کارآمدتر است.
جمع بندی
مدار تستر اپتوکوپلر یک راهکار ساده و مطمئن برای بررسی سلامت اپتوکوپلرهای 4 پین و 6 پین است. با دو LED می توان وضعیت تغذیه ورودی و پاسخ خروجی را یکجا دید. طراحی کوچک و تغذیه با باتری آن را به ابزاری مناسب برای مونتاژ، آموزش و تعمیرات تبدیل می کند. تمرکز این مدار بر تایید عملکرد پایه ای است و به همین دلیل، خرابی ها را زود تشخیص می دهد و جلوی خطا در نصب را می گیرد.
