رسم معادله در متلب با EZPLOT

نقشه کشی گام بسیار مهمی است ، زیرا به درک رفتار و محدودیت های سیستم کمک میکند. رسم معادله همیشه کار ساده ای نیست ، به خصوص اگر مجبور باشید همه پارامترها را دستی تنظیم کنید ، خوشبختانه امروزه ابزارهای زیادی وجود دارد که به ترسیم معادلات کمک می کنند.

Matlab محبوب ترین ابزار موجود در زمینه مطالعه سیستم است ، و در این پست ، ما قصد داریم با برخی از معادلات اساسی Matlab کار کنیم و از همه مهمتر از EZPLOT برای رسم معادلات استفاده کنیم.

رسم معادلات در Matlab با EZPLOT

برای ترسیم این معادله در Matlab با استفاده از EZPLOT ، ما این معادله را به روش زیر می نویسیم.

اکنون کد زیر را تایپ کرده و ENTER را فشار دهید.

ezplot('y-x^3-x^2+x-1',[-5 5 -5 5])

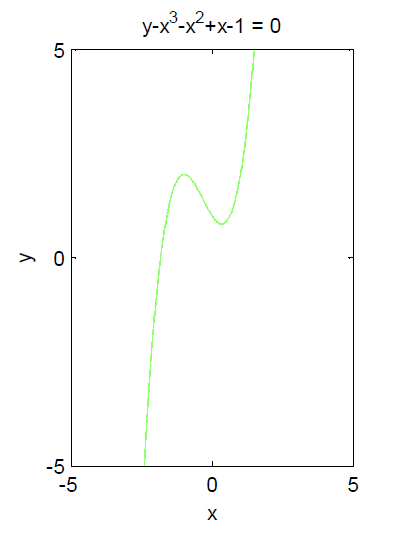

و شکل زیر را بدست خواهید آورد:

اگر می خواهید اطلاعات بیشتری در مورد دستوری که ما اخیراً استفاده کردیم داشته باشید ، می توانید از کد زیر استفاده کنید.

doc ezplot

هنگام استفاده از EZPLOT ، ساختار کد به شرح زیر است

ezplot(fun,[xmin,xmax,ymin,ymax])

در مواردی که معادله برای سرگرمی است، xmin و xmax به ترتیب کمترین و بالاترین مقدار x هستند و ymin و ymax کمترین و بالاترین مقدار y هستند. برای رسم نمودار های مختلف شما باید مقادیر مختلف را در این دستور وارد کنید.
