آموزش اتصال نمایشگر OLED SSD1306 به رزبری پای

سلام. آموزش اتصال نمایشگر OLED SSD1306 به رزبری پای را آماده کردیم.

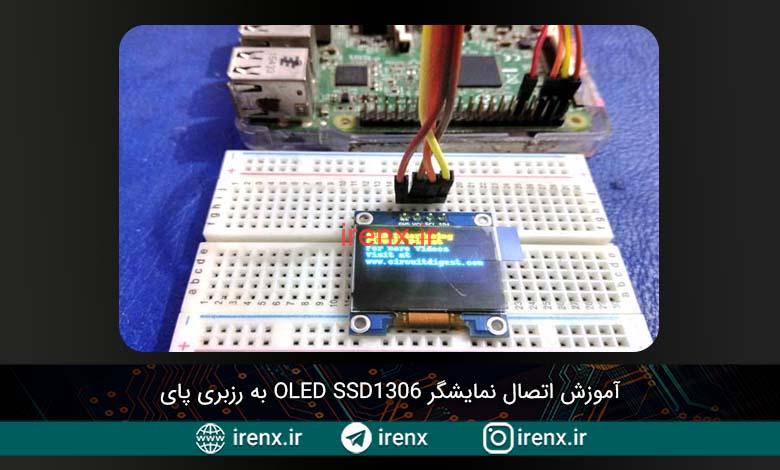

نمایش متن روی صفحه نمایش OLED با رزبری پای

ما با صفحه نمایش ال سی دی کاراکتری 16*2 که در بیشتر پروژه ها برای نمایش برخی اطلاعات به کاربر استفاده می شود آشنا هستیم. اما این نمایشگرهای LCD محدودیت های زیادی دارند. در این آموزش قصد داریم درباره نمایشگر OLED و نحوه استفاده از آنها با Raspberry Pi بیاموزیم. انواع زیادی از نمایشگرهای OLED در بازار وجود دارد و روشهای زیادی برای استفاده از آنها وجود دارد.

فیلم زیر نحوه عملکرد نمایشگر OLED SSD1306 را نمایش میدهد.

ما قبلا این نمایشگر را با آردوینو راه اندازی کردیم :

• آموزش کامل پروژه ساخت کد QR آردوینو با نمایشگر OLED SSD1306
• آموزش کامل پروژه ساعت هوشمند با آردوینو با ماژول بلوتوث HC05 / HC06

توضیحات ماژول نمایشگر OLED SSD1306 64*128

اصطلاح OLED مخفف Organic Light emitting diode است به معنی دیود تابش نور ارگانیک. این نوع صفحه نمایشگر ها از همان فناوری استفاده شده در بیشتر تلویزیون ها استفاده میکنند اما نسبت به آنها پیکسل های کمتری دارند. استفاده از این نمایشگر ها باعث جذاب تر شدن پروژه های ما میشود. در اینجا ، ما از یک صفحه نمایش OLED تک رنگ 4 پین SSD1306 سایز 0.96 اینچ استفاده می کنیم. این صفحه نمایش فقط می تواند در حالت I2C کار کند. تصویر نمایشگر OLED SSD1306 را در پایین مشاهده میکنید.

 توضیحات پین های نمایشگر OLED :

• VCC = ولتاژ 3.3
• GND = GND
• SDA = پین فیزیکی 3 (SDA)
• SCL = پین فیزیکی 5 (SCL)

مدار پروژه اتصال نمایشگر OLED به رزبری پای

در تصویر زیر شماتیک مدار این پروژه را مشاهده میکنید.

در جدول زیر اتصالات OLED با Raspberry pi آورده شده است:

قطعات مورد نیاز

1. ماژول صفحه نمایش OLED 128*64 SSD1306
2. رزبری پای

آموزش اتصال OLED به رزبری پای

جامعه رزبری پای کتابخانه های فراوانی را در اختیار ما قرار داده است که میتوانند به صورت مستقیم برای ساده تر کردن این پروژه استفاده شوند. پس از امتحان چند کتابخانه، دریافتیم که کتابخانه Adafruit_SSD1306 OLED بسیار راحت و پیشرفته است و گزینه های گرافیکی زیادی دارد.

مرحله 1: ارتباط I2C را فعال کنید.

قبل از نصب کتابخانه Adafruit SSD1306 ، لازم است ارتباط I2C را در رزبری پای فعال کنیم.

برای انجام این کار :

sudo raspi-config

و سپس یک صفحه آبی ظاهر می شود. اکنون گزینه interface option را انتخاب کنید

پس از این ، ما نیاز به انتخاب I2C داریم

پس از این ، ما باید yes را انتخاب کنیم و کلید enter و سپس ok را بزنیم.

پس از این ، ما باید با دستور زیر raspberry pi را راه اندازی مجدد کنیم :

sodo reboot

مرحله 2: آدرس OLED I2C را پیدا کنید و آن را به روز کنید.

سپس باید با استفاده از دستور داده شده ، آدرس OLED I2C را پیدا کنیم و شما یک آدرس hex را خواهید دید.

sudo i2cdetect –y 1

سپس Raspberry Pi را با استفاده از دستور داده شده به روز کنید:

sudo apt-get update

مرحله 3: کتابخانه python-pip و GPIO را نصب کنید.

باید pip را با استفاده از دستور داده شده نصب کنیم:

sudo apt-get install build-essential python-dev python-pip

و کتابخانه Raspberry Pi GPIO را نصب می کنیم.

sudo pip installs RPi.GPIO

مرحله 4: کتابخانه Python Imaging و کتابخانه smbus را نصب کنید.

ما باید با استفاده از دستور داده شده ، کتابخانه Python Imaging و کتابخانه smbus را در رزبری پای نصب کنیم:

sudo apt-get install python-imaging python-smbus

مرحله 5: کتابخانه پایتون Adafruit SSD1306 را نصب کنید.

اکنون زمان آن است که با استفاده از دستورات داده شده ، كتابخانه و مثال های Adafruit SSD1306 را نصب كنید:

sudo apt-get install git
git clone https://github.com/adafruit/Adafruit_Python_SSD1306.git
cd Adafruit_Python_SSD1306
sudo python setup.py install

اکنون کاربر می تواند کد ارتباط نمایشگر OLED را در Raspberry Pi پیدا کند و شما می توانید مستقیماً آن را اجرا کنید یا آن را شخصی سازی کنید. در اینجا ما یک کد نمونه برای نمایش را تنظیم کرده ایم.

آموزش برنامه نویسی SSD1306

کد برای راه اندازی نمایشگر OLED SSD1306 بسیار ساده است. کد کامل در انتهای صفحه در فایل دانلودی قرار داده شده است. در اینجا بعضی از قسمت های کد را بررسی میکنیم.

import time
import Adafruit_GPIO.SPI as SPI
import Adafruit_SSD1306
from PIL import Image
from PIL import ImageDraw
from PIL import ImageFont
import subprocess

سپس مقادیر اولیه نمایشگر را تعریف میکنیم.

RST = 0

disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)
disp.begin()
disp.clear()
disp.display()

width = disp.width
height = disp.height

image1 = Image.new('1', (width, height))

draw = ImageDraw.Draw(image1)
draw.rectangle((0,0,width,height), outline=0, fill=0)

padding = -2
top = padding

bottom = height-padding
x = 0
font = ImageFont.load_default()

سپس با استفاده از کد زیر میتوانیم تصویر دلخواه را نمایش بدهیم.

disp.clear()
disp.display()
draw.text((x, top),       "OLED Interfacing " ,  font=font, fill=255)
draw.text((x, top+8),     "Circuit Digest", font=font, fill=255)
draw.text((x, top+16),    "For more Videos",  font=font, fill=255)
draw.text((x, top+25),    "Visit at",  font=font, fill=255)
draw.text((x, top+34),    "www.circuitdigest.com",  font=font, fill=255)

# Display image.
disp.image(image1)
disp.display()
time.sleep(2)

if disp.height == 64:
   image = Image.open('img1.png').convert('1')
else:
   image = Image.open('img1.png').convert('1')

disp.image(image)
disp.display()
time.sleep(2)

if disp.height == 64:
   image = Image.open('img3.jpg').convert('1')
else:
   image = Image.open('img3.jpg').convert('1')

این مدل نمایشگر OLED در دو نوع ارائه می شود یکی 128 * 32 و دیگری 128 * 64 است. در اینجا ما این کد را برای هر دو نوشته ایم. کاربر فقط نیاز به تغییر قسمت زیر دارد :

disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)
