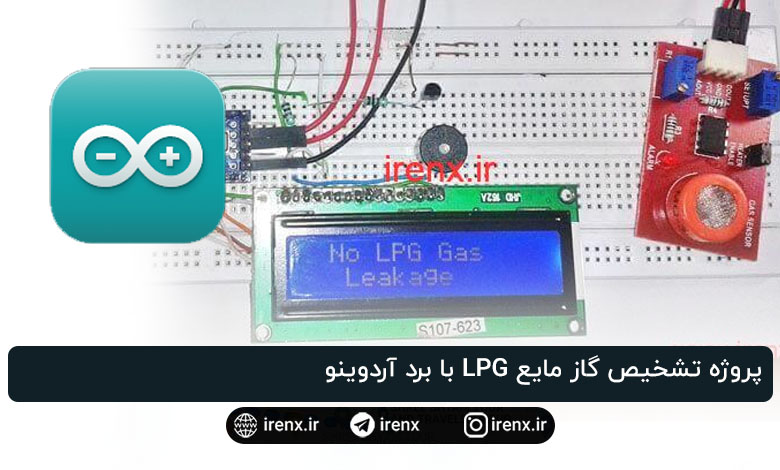

پروژه تشخیص گاز مایع LPG با برد آردوینو

پروژه آردوینو تشخیص گاز مایع LPG و اعلام هشدار (اعلام حریق، تشخیص گاز مایع، گاز LPG) را آماده کردیم. فیلم عملکرد مدار را از دست ندهید!

درست است که گاز مایع یا همان LPG مورد نیاز اکثر مردم است، اما نشت آن میتواند یک فاجعه به بار بیاورد. در این زمینه یعنی هشدار نشت گاز مایع سنسور ها و دستگاه های مختلفی وجود دارد. در این پروژه ما یک هشدار نشت گاز LPG را مبتنی بر آردوینو طراحی کردیم. اگر گاز نشت کند ، این سیستم با استفاده از سنسور MQ این نشت را تشخیص میدهد و همچنین برای هشدار از یک بازر استفاده کردیم. طراحی این پروژه ساده است و اگر دانش کمی در زمینه آردوینو و الکترونیک دارید هم میتوانید به راحتی این پروژه به اتمام برسانید!

مدار پروژه نشت گاز با آردوینو

شماتیک

  1. برد آردوینو Pro mini
  2. ماژول سنسور گاز LPG
  3. بازر
  4. ترانزیستور BC 547
  5. ال سی دی کاراکتری 16*2
  6. مقاومت 1K
  7. باتری 9 ولت
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

نحوه کار پروژه تشخیص گاز مایع با آردوینو

ما از یک ماژول سنسور گاز LPG برای تشخیص گاز مایع استفاده کردیم. وقتی که گاز نشت کند، سنسور یک پالس بالا به پین خروجی خودش میدهد و آردوینو به طور مداوم این پالس را دریافت میکند وقتی که Arduino این پالس را دریافت میکند، روی ال سی دی کاراکتری هشدار میدهد و بازر را فعال میکند و تا وقتی که میزان گاز به حالت عادی برسد هشدار بازر را قطع نمیکند. و وقتی گاز مایع کم بشود  دوباره یک پیغام مبنی بر میزان گاز عادی روی ال سی دی کاراکتری نمایش داده میشود.

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.
پروژه گاز LPG آردوینو
پروژه گاز LPG آردوینو

همانطور که در تصویر بالا میبینید، این پروژه سه قسمت دارد.

  1. سنسور گاز مایع
  2. تشخیص میزان گاز توسط آردوینو
  3. هشدار روی بازر و ال سی دی کاراکتری

سنسور تشخیص گاز مایع

پروژه آردوینو - تشخیص گاز مایع آردوینو
پروژه آردوینو – تشخیص گاز مایع آردوینو

این ماژول یک سنسور MQ3 دارد که میزان گاز LPG را تعیین میکند، وقتی که میزان گاز LPG زیاد بشود، ولتاژ خروجی سنسور بالا میرود. اگر ماژول MQ3 در دسترس نبود، میتوانیم از LM393 یا LM358 استفاده کنیم.

موارد موجود در فایل : شماتیک کامل ، فایل Hex ، فایل آردوینو ، و …

برای دانلود پروژه کلیک کنید !

برای مشاهده توضیحات روی دوره مورد نظر کلیک کنید.
