ساخت عصا دیجیتال برای نابینایان با آردوینو

سلام. پروژه چوب دستی الکترونیکی برای افراد نابینا با آردوینو ( تغییر سرعت بوق زدن وابسته به فاصله ) را آماده کردیم.

چوب دستی الکترونیکی برای افراد نابینا با آردوینو

ما در این پروژه آردوینو با استفاده از برد Arduino و سنسور التراسونیک ، یک دستگاه کوچک میسازیم که با توجه به موانع روبرو بوق میزند. بعنی هرچه به مانع نزدیک تر شویم بوق زدن سریع تر میشود. این کار باعث میشود افراد نابینا بتوانند بدون استفاده از جوب دستی های بزرگ از موانع آگاه شوند. ما برای هشدار از بازر (بوق) و ال ای دی استفاده کرده ایم اما شما با توجه به خلاقیت خود میتوانید از ویبراتور ها و … نیز استفاده کنید.

مشاهده فیلم عملکرد پروژه در پایین صفحه به شما در درک نحوه کار این پروژه کمک خواهد کرد.

قطعات مورد نیاز

  1. برد آردوینو نانو (یا هر برد آردوینوی دیگر)
  2. سنسور التراسونیک HC-SR04
  3. LDR
  4. Buzzer و LED
  5. رگولاتور 7805
  6. فرستنده و گیرنده RF 433MHz
  7. دکمه
  8. باتری 9 ولت – دو عدد
  9. مقاومت 10 کیلو اهم
  10. مقاومت 4.7 کیلو اهم
  11. خازن 1nf
  12. خازن 0.1uf

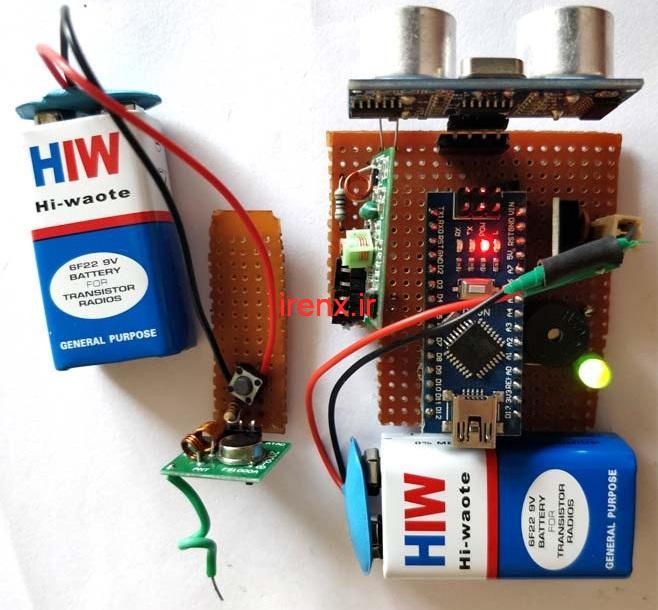

توضیحات مدار پروژه تغییر سرعت بوق زدن با التراسونیک

چوب دستی الکترونیکی برای افراد نابینا با آردوینو

این پروژه دارای دو مدار است. یکی مدار اصلی است که سنسور التراسونیک و گیرنده RF و برد آردوینو روی آن قرار میگیرند. و دیگری مدار کوچک فرستنده RF است.

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

توضیحات مدار پروژه تغییر سرعت بوق زدن با التراسونیک

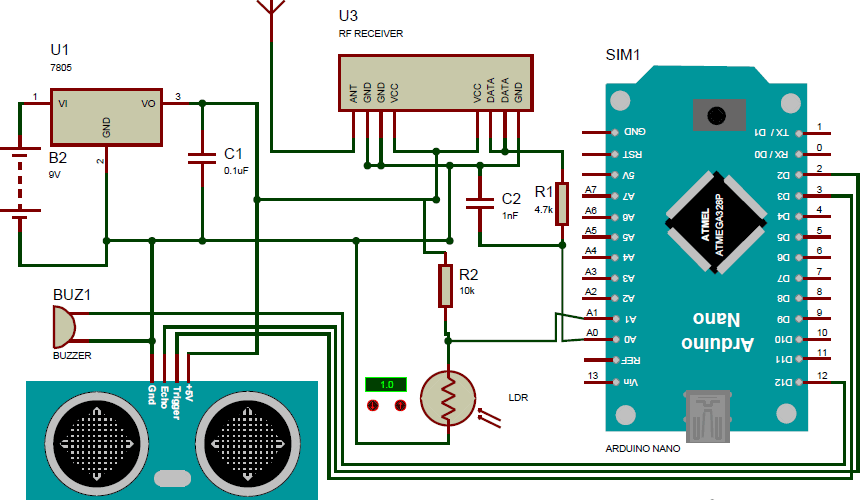

همانطور که در تصویر بالا میبینید ، ما از آردوینو نانو به عنوان مغز این پروژه استفاده کرده ایم. هر دو مدار توسط باتری 9 ولت تغذیه میشوند و توسط رگولاتور 7805 به +5 تنظیم میشوند. سنسور التراسونیک با ولتاژ 5 کار میکند. LDR به یک مقاومت 10 کیلو اهم متصل میشود.

به طور معمول هنگام استفاده از این ماژول 433 مگاهرتز نیاز به یک رمزگذار و رمزگذار یا دو میکروکنترلر است. اما ، در برنامه ما فقط به گیرنده نیاز داریم تا تشخیص دهد فرستنده سیگنال هایی را ارسال می کند یا خیر. بنابراین پین Data فرستنده به Ground یا Vcc منبع تغذیه وصل می شود.

مدار فرستنده رادیویی برای پروژه آردوینو
مدار فرستنده

آزمایش پروژه تغییر سرعت بوق زدن بازر با توجه به فاصله با موانع

حسگر Ultra Sonic را به جسمی نزدیک کنید و به صدای بوق بازر را خواهید شنید و با نزدیک شدن به جسم ، فرکانس بوق افزایش می یابد. اگر LDR در تاریکی باشد یا اگر نور بیش از حد زیادی وجود داشته باشد، بوق می زند. اگر همه چیز عادی باشد ، بازر شما بوق نمی زند. یعنی مثلا فاصله التراسونیک از مانع زیاد باشد. با فشار دادن دکمه روی ریموت ، صدای بوق بلند می شود.

موارد موجود در فایل : شماتیک کامل مدار ، سورس کامل
