ساخت اسکرول بار LED با آردوینو (رقص نور نواری رنگی)

سلام. آموزش ساخت اسکرول بار LED نواری رنگی با آردوینو را آماده کرده ایم.

پروژه راه اندازی رقص نور با آردوینو

در این پروژه میخواهیم با چند ال ای دی نواری یک رقص نور را راه اندازی کنیم. ده نوار ال ای دی با کمک برد آردوینو با جلوه های مختلف روشن و خاموش میشوند. ما 4 دکمه در مدار قرار داده ایم که با فشردن هر کدام از انها نحوه رقص نور LED ها تغییر میکند.

فیلم زیر به شما در درک نحوه کار این پروژه کمک میکند.

مدار پروژه اسکرول بار LED با آردوینو

شماتیک پروژه در فایل دانلودی انتهای صفحه قرار داده شده است.10 نوار ال ای دی تهیه کنید. هر نوار میتوانید شامل تعداد مختلفی ال ای دی به دلخواه شما باشد. برای کنترل این LED ها از برد آردوینو Nano استفاده میکنیم. شما میتوانید با استفاده از طرح PCB زیر یک برد را برای این پروژه چاپ کنید یا از برد بورد استفاده کنید.

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

پروژه راه اندازی رقص نور با Arduino (2)

در صورت استفاده از طرح PCB بالا قطعات را مشابه تصویر زیر متصل کنید.

پروژه رقص نور آردوینو

قطعات مورد نیاز

  1. نوار ال ای دی- 10 عدد
  2. برد آردوینو نانو
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

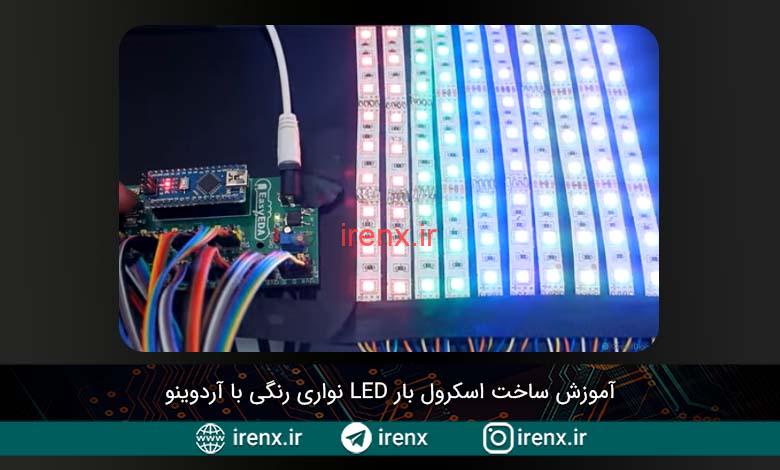

تصویر نهایی پروژه رقص نور Arduino

پس از اتصال قطعات و بارگذاری کد ما 4 دکمه داریم که میتوانیم با آنها نحوه رقص نور ال ای دی ها را کنترل کنیم.

موارد موجود در فایل : سورس کامل ، شماتیک کامل

دانلود فایل های پروژه
