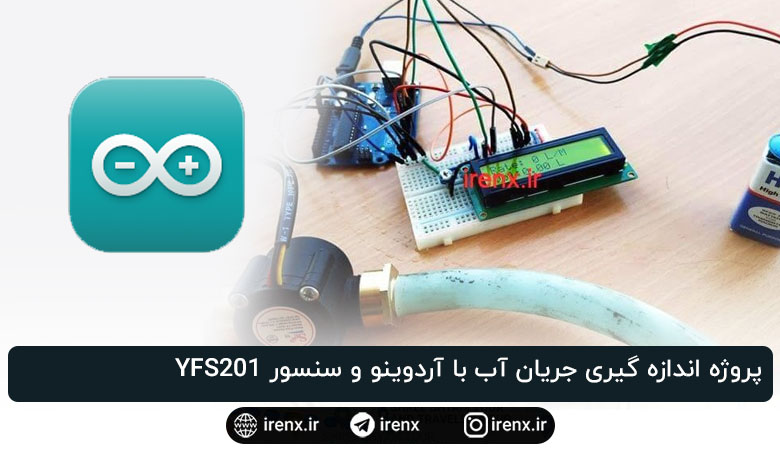

پروژه اندازه گیری جریان آب با آردوینو و سنسور YFS201

سلام. آموزش پروژه آردوینو اندازه گیری جریان آب با سنسور YFS201 را آماده کردیم. فیلم عملکرد مدار را از دست ندهید !

آموزش پروژه آردوینو اندازه گیری جریان آب

آموزش پروژه آردوینو اندازه گیری جریان آب
آموزش پروژه آردوینو اندازه گیری جریان آب

با استفاده از یک سنسور جریان با میکروکنترلر مانند آردوینو می توانیم میزان جریان را محاسبه کنیم. و حجم مایع را که از طریق یک لوله عبور کرده است بررسی کنیم و آن را در صورت لزوم کنترل کنیم. به غیر از صنایع تولیدی ، سنسورهای جریان را می توان در بخش کشاورزی ، فرآوری مواد غذایی ، مدیریت آب ، صنعت معدن ، بازیافت آب ، دستگاه های قهوه و … نیز یافت. علاوه بر این سیستم های آبیاری هوشمند هم از آن دسته سیستم ها هستند که در آنها با میزان جریان آب سر و کار داریم. در این پروژه ما با استفاده از سنسور جریان آب YFS201 یک دستگاه سنجش میزان جریان آب میسازیم. ما با استفاده از برد آردوینو یونو اطلاعات ارسالی از حسگر جریان آب را پردازش میکنیم. سپس با استفاده از یک ال سی دی کاراکتری حجم آب عبور کرده را نمایش میدهیم.

قطعات مورد نیاز برای دستگاه اندازه گیری حجم آب

  1. برد آردوینو UNO
  2. سنسور جریان آب YFS201
  3. ال سی دی کاراکتری 16*2

استفاده از سنسور جریان آب YFS201 در پروژه آردوینو

سنسور جریان آب YFS201
سنسور جریان آب YFS201

سنسور فلو متر YFS201 دارای 3 سیم است.

  1. سیم قرمز : ورودی ولتاژ از منبع تغذیه بین 5 تا 18 ولت
  2. سیم مشکی : اتصال به GND
  3. سیم زرد : این سیم پالس تولید شده را خارج میکند.

حسگر YFS201 بر اساس اصل اثر هال کار میکند. ما باید زمان پلاس ها را اندازه گیری کنیم یا تعداد پالس ها را در 1 ثانیه بشماریم و سپس سرعت جریان را در لیتر در ساعت (L / Hr) محاسبه کنیم و سپس از فرمول تبدیل ساده برای یافتن حجم استفاده کنیم. برای اندازه گیری پالس ها ، ما قصد داریم از Arduino UNO استفاده کنیم.

همچنین ببینید : پروژه آردوینو مدار تشخیص عبور از صفر

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

مدار پروژه اندازه گیری جریان آب با آردوینو

 مدار پروژه اندازه گیری جریان آب با آردوینو

در پایین کمی از تصالات مدار رو نوشتیم تا راحت تر باشید

اتصالات حسگر جریان آب

  • سیم قرمز به منبع تغذیه 5 ولت
  • سیم سیاه به GND
  • سیم زرد به پین A0 آردوینو

اتصالات ال سی دی کاراکتری

  • VSS به GND
  • VDD به منبع تغذیه 5 ولت
  • Rs به پین 12 آردوینو
  • RW به GND
  • E به پین 11 آردوینو
  • D7 به پین 9 آردوینو
  • D6-D3 به پین 3 تا 5

موارد موجود در فایل : فایل سورس آردوینو ، شماتیک کامل ، فایل PCB ، فایل چاپ 3D ، و …

برای دانلود فایل های پروژه کلیک کنید.
