پروژه دور سنج و تاکومتر با آردوینو (اندازه گیری سرعت چرخش)

سلام. پروژه دور سنج و تاکو متر با آردوینو (آموزش اندازه گیری سرعت چرخش با Arduino) را آماده کردیم.

آموزش ساخت دور سنج با آردوینو

تاکومتر یا دور سنج، یک شمارنده RPM است. RPM یعنی تعداد دور بر دقیقه. دو نوع تاکومتر وجود دارد، یک مدل مکانیکی و دیگری دیجیتالی است. در این پروژه آردوینو ما قصد داریم یک دور سنج دیجیتالی مبتنی بر Arduino را با استفاده از سنسور مادون قرمز (سنسور مادون قرمز چیست؟) طراحی کنیم. شمارش به مدت 5 ثانیه بعد از زدن دکمه شروع ادامه پیدا میکند.

پرتوی مادون قرمز از گیرنده خارج میشود و به یک جسم برخورد میکند و منعکس شده و به گیرنده مادون قرمز بر میگردد. سپس فاصله زمانی بین پرتو های دریافت شده توسط آردوینو محاسبه میشود و میزان RPM روی ال سی دی کاراکتری نمایش داده میشود.

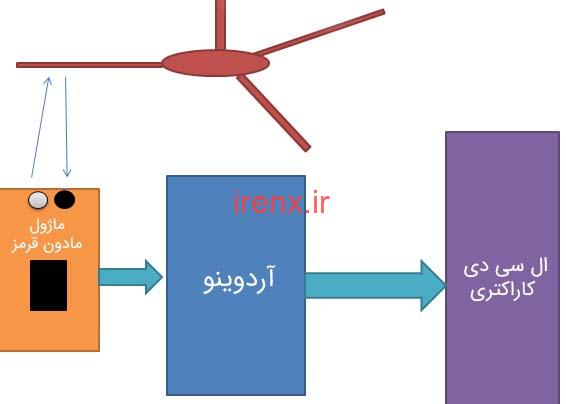

نحوه کار دور سنج آردوینو

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.

بعد از 5 ثانیه آردوینو سرعت چرخش را بر حسب دور بر دقیقه محاسبه میکند. این محاسبه با فرمول زیر انجام میشود.

RPM = تعداد * 12 چرخش یک شیئ

ما در این پروژه میخواهیم تعداد دور یک پنکه را محاسبه کنیم. پس تغییراتی را در این فرمول بوجود می آوریم :

RPM = تعداد * 12 / اشیاء

منظور از اشیا تعداد پره فن شماست.

مدار پروژه تاکو متر با برد آردوینو

شماتیک مدار پروژه تاکومتر با Arduino در تصویر زیر آورده شده است.

همانطور که در شماتیک بالا میبیند ، ما در این پروژه از یک برد آردوینو پرو مینی استفاده کرده ایم. Arduino مغز این پروژه است و کل فرآیند ها یعنی خواندن پالس های حسگر مادون قرمز، محاسبه RPM ارسال مقادیر به ال سی دی کاراکتری را کنترل میکند. ما میتوانیم حساسیت سنسور IR را با استفاده از پتانسیومتر داخلی آن تنظیم کنیم. ماژول مادون قرمز دارای یک فرستنده IR و یک فتودیود IR است که اشعه مادون قرمز را تشخیص میدهد. خروجی فتو دیود در روی ماژول سنسور به یک مقایسه گر متصل است که در صورت دریافت اشعه، پالس تولیدی را مقایسه میکند و نتیجه را به برد آردوینو میدهد.

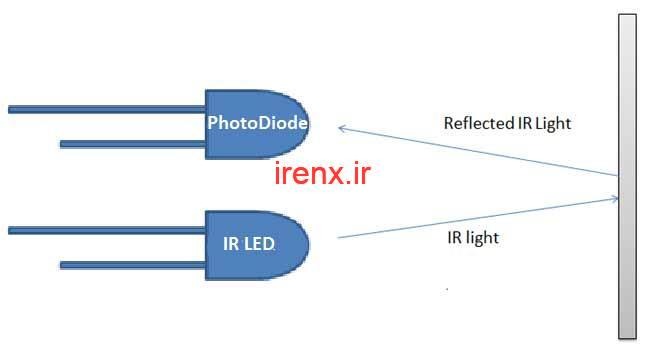

استفاده از سنسور مادون قرمز

پین خروجی ماژول سنسور IR مستقیماً به پین ​​18 (A4) متصل است. Vcc و GND به Vcc و GND آردوینو وصل می شوند. یک ال سی دی کاراکتری در حالت 4 بیتی به آردوینو متصل شده است. پین های کنترل RS ، RW و En به طور مستقیم به پین 2 ، GND و 3 آردوینو وصل می شوند. پین دیتا D4-D7 به پین ​​های 4 ، 5 ، 6 و 7 از Arduino وصل می شود. یک دکمه نیز در این پروژه اضافه شده است. وقتی باید RPM را بشماریم، این دکمه را فشار می دهیم تا این دستگاه ما شروع به کار کند و پس از 5 ثانیه به مقدار RPM را مشاهده میکنیم. را شروع کنیم تا RPM را برای پنج ثانیه بشماریم. این دکمه فشار به پین ​​10 آردوینو با توجه به زمین وصل شده است.

قطعات مورد نیاز

  1. برد آردوینو Pro Mini
  2. ماژول سنسور IR
  3. ال سی دی کاراکتری 16*2
  4. دکمه
  5. باتری 9 ولت
قطعات مورد نیاز را از فروشگاه قطعات آیرنکس تهیه کنید.

موارد موجود در فایل : سورس کد ، شماتیک پروژه

دانلود فایل های پروژه
