اتصال سنسور اثر هال به میکروکنترلر AVR

سلام. آموزش اتصال سنسور اثر هال به میکروکنترلر AVR (پروژه اتمل استودیو راه اندازی سنسور اثر Hall) را آماده کردیم.

اتصال سنسور اثر هال به میکروکنترلر AVR

سنسور های هال بر اساس اصل اثر هال ارائه شده توسط ادوین هال در سال 1869 کار می کنند. در این آموزش به صورت کامل نحوه اتصال سنسور هال به میکروکنترلر AVR Atmega16 را می آموزیم و از یک LED برای نشان دادن تاثیر قرار گرفتن آهنربا در نزدیکی سنسور Hall استفاده میکنیم.

اثر هال چیست و چگونه کار میکند ؟

اثر هال با بار متحرک در یک میدان مغناطیسی مرتبط است. برای درک به روش عملی ، باتری را به یک هادی مانند تصویر (a) در زیر وصل کنید. جریان (i) از طریق رسانا از مثبت یا منفی باتری شروع می شود.

سنسور هال چگونه کار میکند

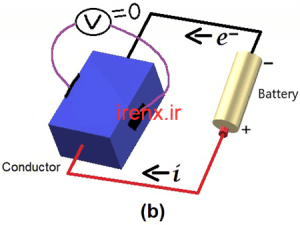

جریان الکترونها (e-) در جهت مخالف جریان فعلی یعنی از ترمینال منفی باتری از طریق رسانا به ترمینال مثبت باتری خواهد بود. در این لحظه هنگامی که ولتاژ بین رسانا را اندازه می گیریم همانطور که در تصویر (b) در زیر نشان داده شده است ، در آن صورت ولتاژ صفر خواهد بود یعنی اختلاف پتانسیل صفر خواهد بود.

اتصال سنسور اثر هال به میکروکنترلر AVR

برای یادگیری کامل آردوینو (برنامه نویسی حرفه ای، ارتباط با اندروید، ساخت ربات) ، روی دوره آموزش آردوینو کلیک کنید.

همچنین اگر میخواهید الکترونیک را با فیلم های آموزشی یاد بگیرید، روی دوره آموزش الکترونیک کلیک کنید.

حالا آهنربا را بیاورید و بین رسانای مانند تصویر (c) در زیر میدان مغناطیسی ایجاد کنید.

پروژه اتمل استودیو راه اندازی اثر Hall

در این شرایط وقتی ولتاژ در سراسر هادی اندازه گیری می شود، مقداری ولتاژ ایجاد می شود. این ولتاژ توسعه یافته به عنوان “ولتاژ هال” شناخته می شود و این پدیده با عنوان “اثر هال” شناخته می شود.

قطعات مورد نیاز پروژه

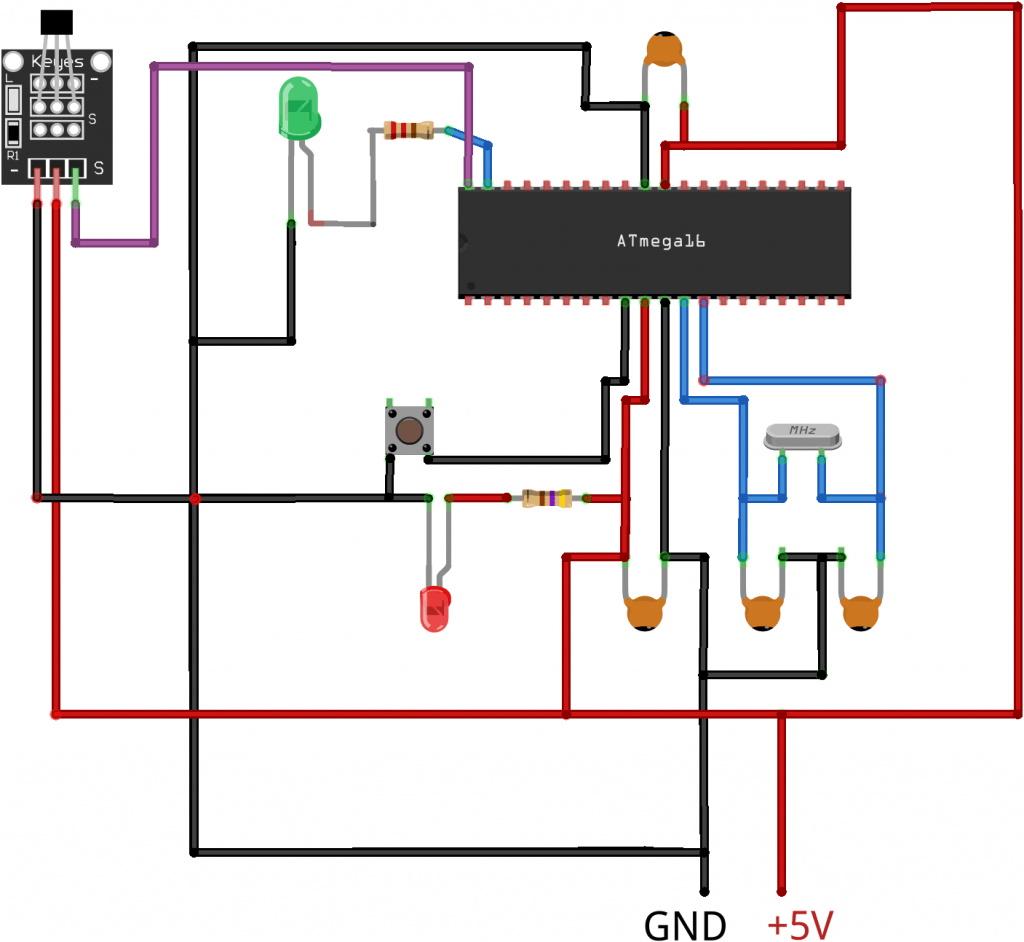

مدار اتصال سنسور هال به AVR

  1. سنسور هال A3144
  2. میکروکنترلر Atmega16
  3. اسیلاتور بلوری 16 مگاهرتز
  4. دو خازن 100nF
  5. دو خازن 22pF
  6. دکمه

فیلم عملکرد مدار پروژه

موارد موجود در فایل : شماتیک کامل مدار ، سورس پروژه

مطلب پیشنهادی:  سیستم حضور و غیاب اثر انگشتی با AVR
