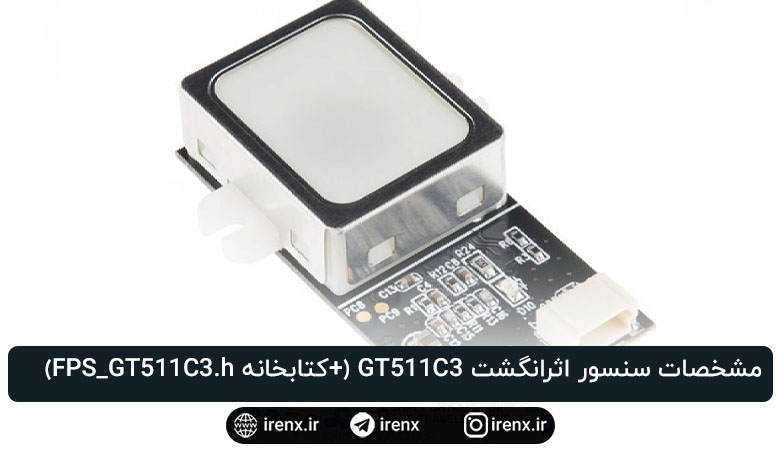

مشخصات سنسور اثرانگشت GT511C3 (+کتابخانه FPS_GT511C3.h)

سلام. دانلود کتابخانه FPS_GT511C3.h آردوینو + مشخصات سنسور اثرانگشت GT511C3 را آماده کردیم.

مشخصات سنسور اثر انگشت GT511C3

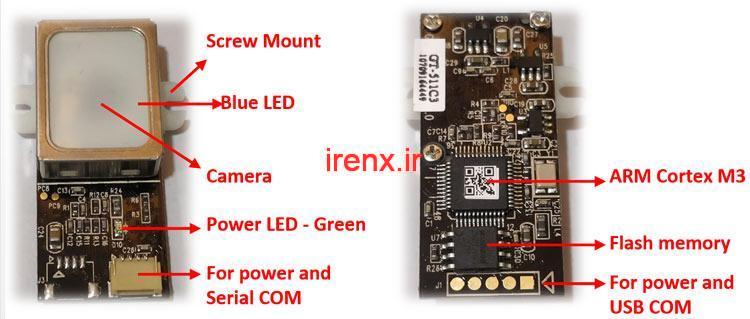

این سنسور با حسگر اثر انگشت خازنی و اولتراسونیک که معمولاً در تلفن های هوشمند ما استفاده می شود بسیار متفاوت است. GT511C3 یک حسگر اثر انگشت نوری است ، به این معنی که برای تشخیص الگوی آن از تصاویر اثر انگشت شما استفاده میکند. بله درست می خوانید ، سنسور در واقع یک دوربین درون آن دارد که از اثر انگشت شما عکس می گیرد و سپس این تصاویر را با استفاده از ARM Cortex M3 پردازش می کند. تصویر زیر قسمت جلو و عقب سنسور را نشان می دهد.

همانطور که مشاهده میکنید سنسور (لکه مشکی) در وسط قرار دارد و توسط LED های آبی احاطه شده است. برای گرفتن تصویر واضح از اثرانگشت این LED ها روشن میشوند. این تصاویر توسط میکروکنترلر ARM همراه با EEPROM پردازش شده و به مقادیر باینری تبدیل میشوند. این ماژول همچنین دارای یک LED SMD برای نشان دادن روشن بودن است. هر تصویر از اثر انگشت دارای سایز 202*258 پیکسل است و وضوح آن 450dpi است. این سنسور میتواند هر اثر انگشت ورودی را با 200 اثرانگشت از پیش تعیین شده مقایسه کنید و در صورت تطابق شماره خاص آن را نشان دهد. ولتاژ کاری این سنسور از 3.3 ولت تا 6 ولت است. این سنسور از طریق سریال ارتباط برقرار میکند و نرخ آن 9600 است.

همچنین ببینید : آموزش پروژه راه اندازی سنسور اثر انگشت GT511C3 با آردوینو

ماژول حسگر اثر انگشت GT511C3

جدا از ارتباط سریال ، این ماژول می تواند مستقیماً به کامپیوتر متصل شود .پس از اتصال به رایانه ، ماژول را می توان با استفاده از برنامه SDK_DEMO.exe ( برای دانلود SDK DEMO کلیک کنید ) ، کنترل کرد. این برنامه به کاربر اجازه می دهد تا اثر انگشت را ثبت یا حذف کند و همچنین میتواند اثر انگشت را تشخیص دهد. این نرم افزار همچنین می تواند به شما در خواندن تصویر ضبط شده توسط سنسور کمک کند که ارزش امتحان کردن آن را دارد.

یکی دیگر از ویژگی های جالب توجه در مورد سنسور ، پوشش فلزی اطراف منطقه حسگر اثر انگشت است. همانطور که قبلاً گفتم LED آبی باید برای کارکرد صحیح سنسور روشن شود. اما در برنامه هایی که سنسور باید به طور فعال منتظر اثر انگشت باشد ، امکان روشن نگه داشتن LED همیشه وجود ندارد زیرا باعث گرم شدن سنسور و در نتیجه آسیب دیدن آن می شود. از این رو ، پوشش فلزی باعث میشود هنگام برخورد دست به آن ال ای دی های آبی روشن شوند و در غیر این صورت خاموش باشند.

سنسور هنگام کار در 3.3 ولت و 130 میلی آمپر انرژی مصرف می کند. نزدیک به 3 ثانیه برای ثبت نام انگشت و 1 ثانیه برای شناسایی اثرانگشت نیاز دارد. توجه داشته باشید که در صورتی که تعداد اثرانگشت های ثبت شده زیاد باشد این کمی زمان افزایش خواهد یافت.

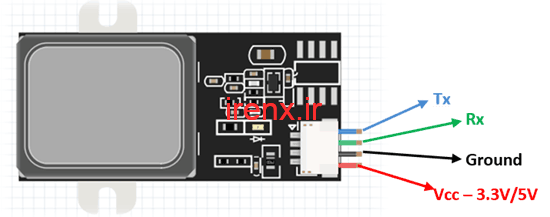

دیتاشیت پین های سنسور GT511C3

• پین VCC : تغذیه باید به این پین وصل شود و ولتاژ بین 3.3 یا 5 ولت.
• Ground : به GND مدار متصل میشود.
• TX : پین ارسال اطلاعات است.
• RX : پین دریافت اطلاعات است.

دانلود کتابخانه FPS_GT511C3.h برای آردوینو
