آموزش طراحی برد PCB با نرم افزار EasyEDA

سلام. آموزش طراحی PCB با نرم افزار EasyEDA (رایگان + مرحله به مرحله) را آماده کردیم.

چگونه یک برد PCB طراحی کنیم ؟

در این آموزش الکترونیک، ما یک برد PCB را با استفاده از نرم افزار EasyEDA که برای طراحی و شبیه سازی PCB است طراحی میکنیم. مدار انتخابی ما برای طراحی یک پروژه نمونه تغییر و مدوله کردن صدا میباشد که آنچنان اهمیتی ندارد، هدف اصلی ما آموزش طراحی PCB است. پیشنهاد میکنم قبل از خواندن ادامه مطلب، مقاله PCB چیست را بخوانید.

آموزش ساخت مدار چاپی را مشاهده کنید.

دانلود نرم افزار طراحی PCB EasyEDA

برای طراحی مدار از ابزار EDA آنلاین رایگان به نام Easy EDA استفاده میکنیم. این سایت ابزار آنلاین رایگانی را برای طراحی مدار های PCB ارائه میدهد. همچنین میتوانید در صورت نیاز این نرم افزار را دانلود کنید. این نرم افزار تعداد زیادی کتابخانه برای قطعات مختلف دارد بنابراین به سرعت میتوانید قطعات دلخواه خود را پیدا کنید. اگر نمیخواهید از نسخه آنلاین استفاده کنید میتوانید آن را دانلود کنید. دانلود نرم افزار Easy EDA

از این به بعد ما به طور مرحله به مرحله طراحی PCB را به طور کامل آموزش میدهیم.

آموزش مرحله به مرحله طراحی PCB

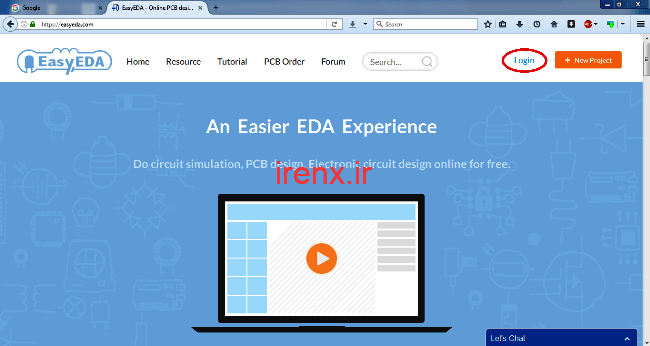

مرحله 1: ابتدا شما باید به وبسایت EasyEDA بروید و در آن ثبت نام کنید. برای ورود به وبسایت EasyEDA کلیک کنید.

آموزش مرحله به مرحله طراحی PCB

در صورتی که نمیخواهید از نسخه آنلاین استفاده کنید از این مرحله صرف نظر کرده و نرم افزار را باز کنید و مرحله 2 را بخوانید.

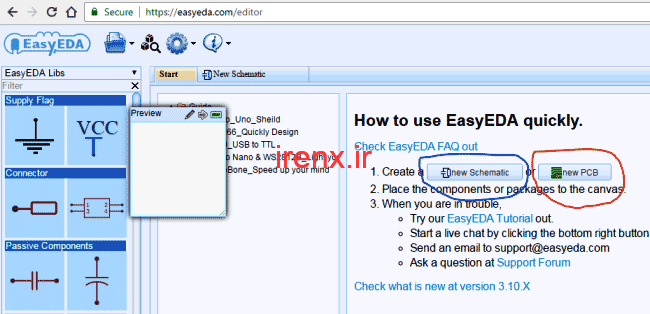

مرحله 2: با کلیک کردن روی New Schematic (دایره آبی) ، پروژه جدید ایجاد کرده و شماتیکی را باز کنید یا می توانید با کلیک بر روی new PCB (دایره قرمز) طرح PCB را بطور مستقیم بسازید.

ایجاد طرح PCB در Easy EDA

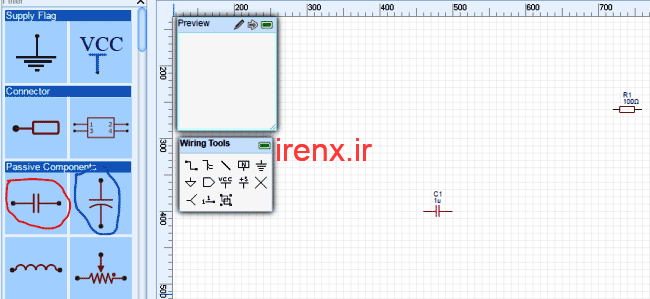

مرحله 3: حالا پنجره شماتیک را مشاهده میکنید که در آن میتوانید اجزای مورد نیاز را از پنل سمت راست انتخاب کنید. شما میتوانید نماد ها مقاومت ، خازن ، سلف و … را ببینید و میتوانید با کلیک کردن روی آن ، قطعه مورد نظر خودتان را روی شماتیک قرار دهید.

مقاومت ، خازن ، سلف در PCB

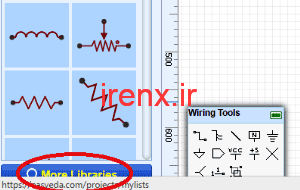

حالا اگر نیاز دارید مولفه و قطعات بیشتری را اضافه کنید ، باید روی دکمه More Libraries که در تصویر پایین نشان داده شده کلیک کنید.

دکمه More Libraries در طراحی پی سی بی

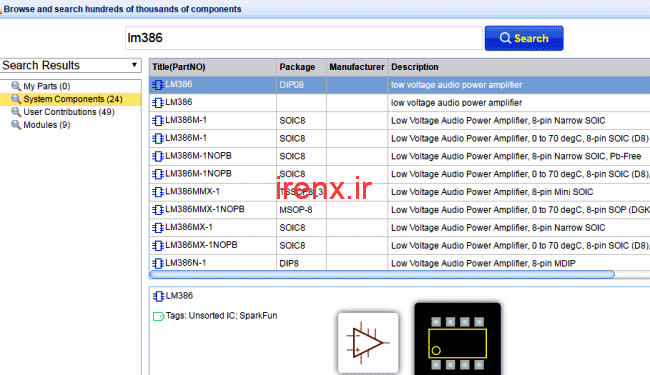

سپس یک پنجره دیگر برای انتخاب مولفه ها با گزینه ی جستجو مشاهده میکنید. و شما میتوانید به راحتی قطعه مورد نیاز خود را جستجو کنید و آن را به شماتیک خود اضافه کنید.

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

آموزش کامل طراحی PCB الکترونیک

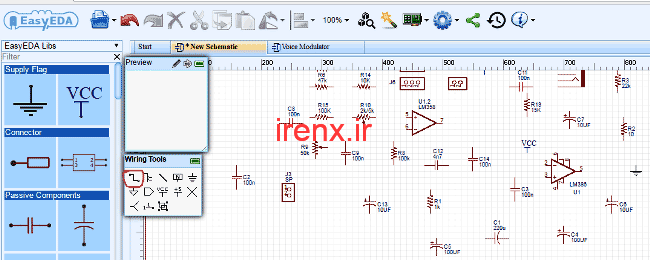

مرحله 4: بعد از اینکه تمامی مولفه ها را وارد کردید، نوبه به اتصال اجزا به یکدیگر میرسد. در اینجا باید از پنجره Wiring Tool کمک بگیرید. در این ابزار با انتخاب سیم میتوانید با کلیک بر روی نقطه شروع و پایان قطعات را به هم وصل کنید.

اتصال قطعات به یکدیگر در PCB

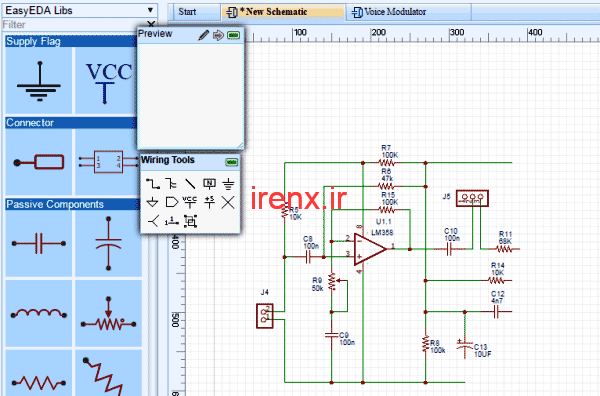

پس از اتصال مدار ما به اینصورت خواهد بود : (توجه داشته باشید که هدف تنها آموزش است و مدار ما برای تست این ابزار است)

آموزش کامل طراحی PCB

برای نوشتن متن روی PCB از ابزار T که در تصویر پایین نشان داده شده است استفاده میکنیم.

نوشتن متن روی PCB

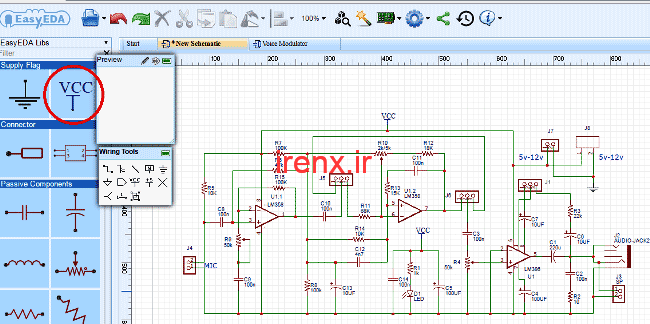

مرحله 5: اکنون باید Vcc و Ground را به مدار وصل کنید. برای انجام این کار، می توانید قدرت و زمین را از کتابخانه های EasyEDA در سمت چپ صفحه انتخاب کنید.

اتصال VCC و GND به PCB

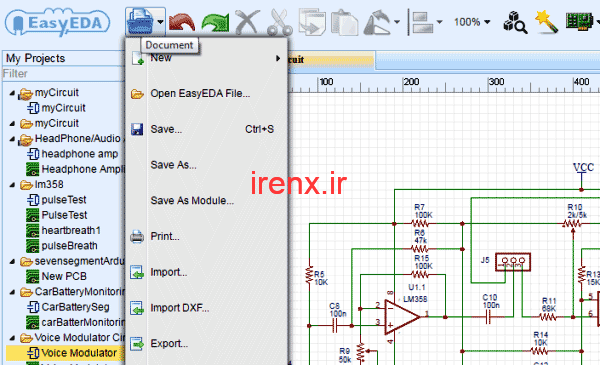

مرحله 6: حالا همانطور که در تصویر زیر نشان داده شده است، با کلیک بر روی نماد پوشه آبی ، و سپس کلیک روی Save میتوانید شماتیک را ذخیره کنید.

ذخیره طرح شماتیک PCB

آموزش تبدیل طرح شماتیک به PCB

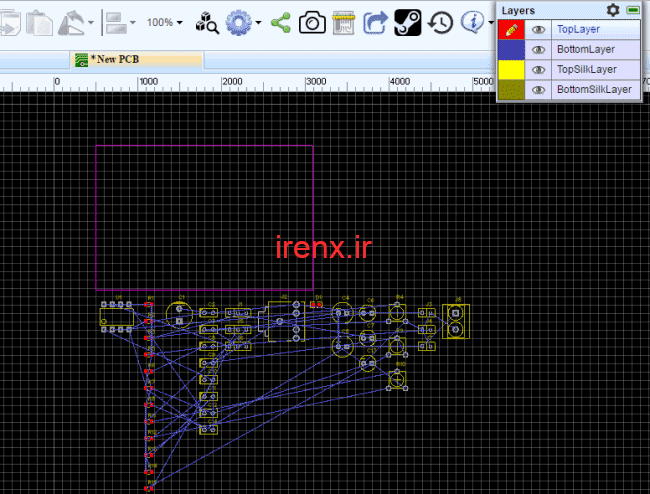

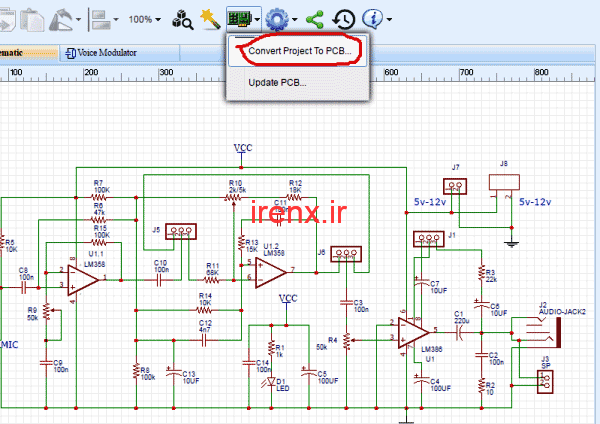

مرحله 7: اکنون مدار شما آماده تبدیل به طرح PCB است. برای تبدیل شماتیک به PCB ، باید ماوس را روی تب fabrication ببرید مانند تصویر زیر و روی convert Project to PCB کلیک کنید تا شماتیک شما به برد PCB تبدیل شود. سپس به صفحه طرح PCB هدایت میشوید.

تبدیل طرح شماتیک به PCB

آموزش تبدیل طرح شماتیک به PCB

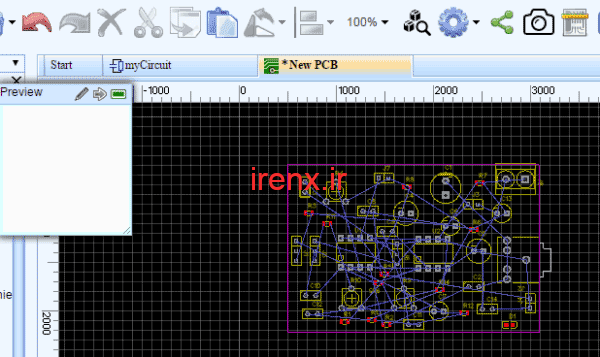

مرحله 8: همانطور که در تصویر بالا دیده میشود تمامی مولفه ها به هم متصل هستند. شما باید آن ها را به سلیقه خود و به صورت اصولی در مدار جای دهید تا چیزی مانند تصویر زیر شود.

جای دهی قطعات در برد PCB

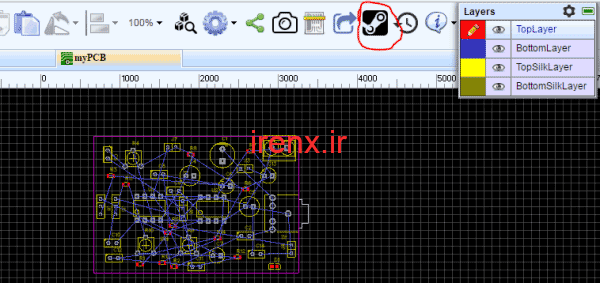

مرحله 9: حالا میتوانید به کمک ابزار های PCB ، به صورت دستی مسیر ها را بکشید یا از ویژگی مسیریابی خودکار که در دایره قرمز در تصویر پایین نشان داده شده است استفاده کنید که به صورت خودکار تمامی اتصالات را برای شما انجام میدهد.

اتصال قطعات در طرح PCB

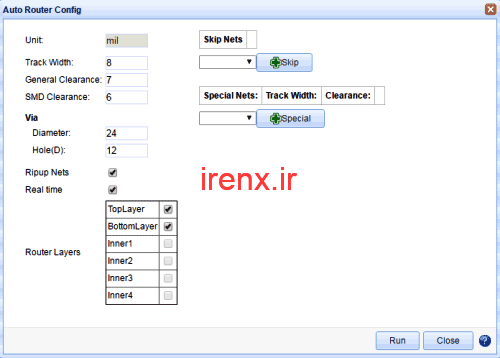

در تصویر زیر ، می توانید قبل از مسیریابی خودکار ، عرض ، فاصله ، لایه و موارد دیگر را تنظیم کنید و سپس بر روی Run کلیک کنید.

تنظیمات مسیریابی خودکار پی سی بی

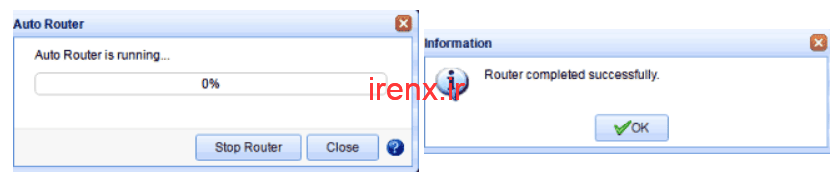

اکنون میتوانید مشاهده کنید که مسیریابی خودکار شروع میشود و پس از چند ثانیه کامل میشود.

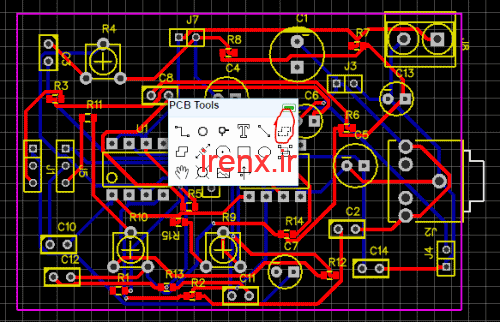

مرحله 10: سپس نتیجه داده شده را مشاهده میکنید و میتوانید مس را در بالا و پایین آن قرار دهید.

ریختن مس در بالا و پایین PCb

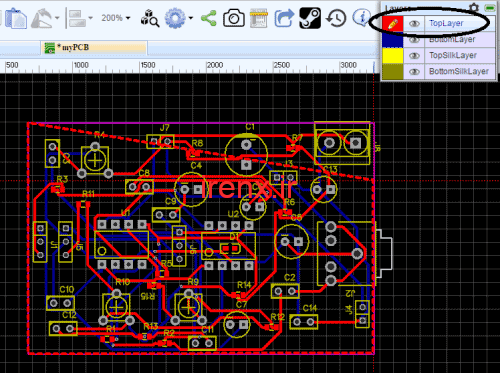

ابتدا مس را در لایه بالایی میریزیم.

ریختن مس در لایه بالایی PCB

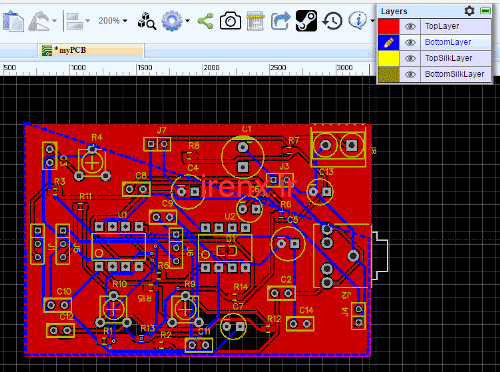

سپس مس را در لایه پایینی میریزیم.

ریختن مس در لایه پایینی PCb

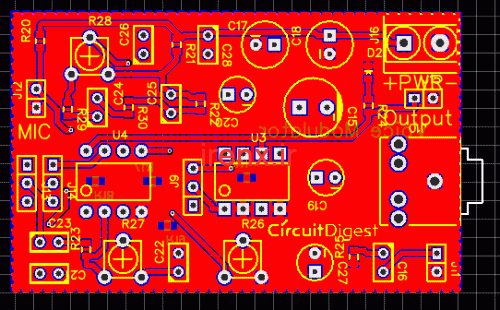

در آخر ما طرح PCB ما آماده است.

طرح نهایی PCB ساخته شده

در نهایت میتوانید طرح PCB را ذخیره کنید.

پایان.
