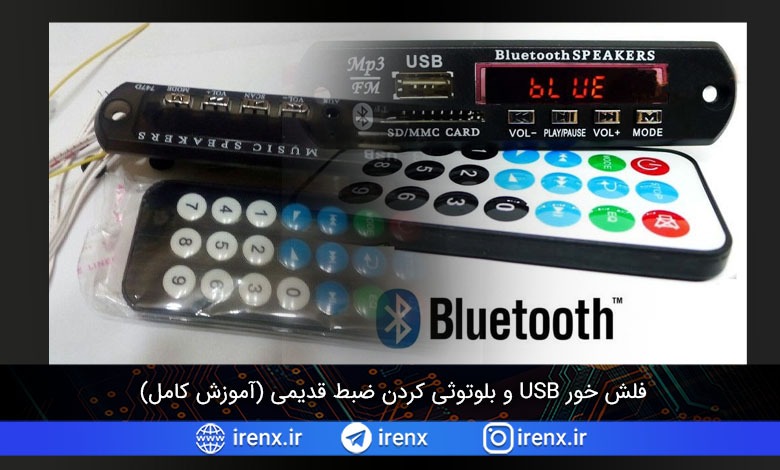

فلش خور USB و بلوتوثی کردن ضبط قدیمی (آموزش کامل)

حتما شما هم در خانه تان ضبط های قدیمی را دارید که نوار کاست یا سی دی خور هستند. یا ضبط های ماشین قدیمی که قابلیت اتصال بلوتوثی را ندارند. ما در این مطلب نحوه فلش خور (USB) کردن و همچنین اضافه کردن قابلیت اتصال به صورت بلوتوث به ضبط های قدیمی را آماده کردیم.

چرا ضبط خود را بلوتوثی و فلش خور کنیم؟

اغلب ماشین ها با مدل های مختلف سیستم های صوتی و آمپلی فایر های قوی دارند اما قابلیت فلش خوردن یا اتصال به صورت بلوتوثی را ندارند. در خانه ها نیز ضبط های قدیمی هست که شاید بخواهیم به آنها قابلیت اتصال USB و بلوتوث را اضافه کنیم. ما میتوانیم هزینه زیادی کنیم و یک ضبط جدید بخریم یا با هزینه بسیار کم همان ضبط های قدیمی را فلش خور کنیم.

طبیعتا با این اوضاع اقتصادی، راه دوم یعنی فلش خور کردن ضبط های قدیمی به صرفه تر است. ما میخواهیم به صورت تصویری و با دقت نحوه اضافه کردن USB و بلوتوث به ضبط پخش های ماشین و خانگی را آموزش دهیم.

اگر بخواهید میتوانید یک برد فلش خور جعبه دار بخرید.اما اگر علاقه دارید که کار شما با صرفه و حرفه ای باشد میتوانید ادامه آموزش را دنبال کنید. بهتر است اگر با لحیم کاری آشنا نیستید، آموزش لحیم کاری را مشاهده کنید.

آموزش کامل فلش خور کردن ضبط قدیمی

مرحله اول: یکی از انواع برد های فلش خور را خریداری کنید. میتوانید از فروشگاه های مختلف برد مورد نظر خود را خریداری کنید. یک مدل مناسب که دارای قابلیت USB، بلوتوث و AUX است در زیر نشان داده شده است.

فلش خور کردن ضبط قدیمی

مرحله دوم: وقتی برد فلش خور را خریداری میکنید، دو سوکت زیر را در آن مشاهده خواهید کرد. همانطور که در تصویر زیر مشاهده میکنید یک سوکت دارای 2 پین و سوکت دیگر دارای 3 پین است.

بلوتوثی کردن ضبط قدیمی

مرحله سوم: حالا باید سوکت هایی که همراه با برد فلش خور (+ بلوتوث) برای شما ارسال شده است را به برد متصل کنید. سوکت 3 پین برای خروجی صدا است و سوکت 2 پین برای تغذیه برد است که میتواند 5 تا 12 ولت باشد. مانند تصویر این سوکت ها را متصل کنید.

چطور ضبط ماشین را فلش خور کنیم

مرحله چهارم: اگر میخواهید از قابلیت رادیو FM نیز استفاده کنید، کافی است که سیم قرمز رنگ را به روی برد در سوراخ مخصوص آنتن FM لحیم کنیم.

بلوتوث دار کردن ضبط ماشین

مرحله پنجم: حالا باید سمت دیگر سوکت ها را متصل کنیم. شما میتوانید این سیم ها را به دستگاه پخش یا آمپلی فایر متصل کنید. شما باید سوکت دو تایی را به منبع تغذیه 5-12 ولت متصل کنید و سوکت سه تایی را به فیش AUX یا پایه های مربوط به AUX دستگاه خود متصل کنید.

سوکت دو سیم را به آداپتور با ولتاژ 5 تا 12 ولت یا باتری ماشین متصل کنید. همچنین در اتصال مثبت و منفی این سوکت دقت کنید زیرا اتصال اشتباه قطب مثبت و منفی برد باعث آسیب دیدن آن میشود.

سوکت سه سیم را به پایه های فیش نری AUX (میتوانید از هر جایی خریداری کنید) لحیم کنید. سپس این فیش را به راحتی وارد ورودی AUX دستگاه پخش (سینما خانگی) یا ضبط ماشین و آمپلی فایر کنید.

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

زمانی که فیش نری AUX را به برد فلش خور متصل کردید، میتوانید آن را به راحتی به دستگاه های دیگر خود متصل کنید.

AUX دار کردن ضبط قدیمی

فلش خور کردن ضبط قدیمی چقدر هزینه دارد؟

امروزه فلش خور کردن ضبط های قدیمی کمتر از 200 هزار تومان هزینه دارد.

میتوان در خانه ضبط ماشین را فلش خور کرد؟

بله شما با پیش رفتن مطابق راهنما و دارا بودن یک هویه میتوانید خودتان ضبط را به فلش خور تبدیل کنید.

اگر ضبط ما ورودی AUX نداشت چکار کنیم؟

به راحتی دستگاه پخش / ضبط خود را پیش تعمیرکار ببرید. از تعمیر کار بخواهید که سوکت سه سیم را به پایه های آمپلی فایر درون ضبط و یا دستگاه شما لحیم کند.

4.1 (77 نفر)

برای دریافت مطالب جدید کانال تلگرام یا پیج اینستاگرام ما را دنبال کنید.

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید قرار بدهم. سوالات مربوط به این مطلب را در قسمت نظرات همین مطلب اعلام کنید. سعی میکنم در اسرع وقت به نظرات شما پاسخ بدهم.

41 نظر

  1. سلام ضبط مارشال دارم وقتی فلشو وصل میکنم روی ضبط میزنه یواس پی پلی میزنه دلیلش از چی میتونه باشه که آهنگهارو اجرا نمیکنم هم فلشو تازه گرفتم آهنگ ریختم که اجرا نمیکنه ممنون میشم توضیح بدید مختصر

  2. سلام ی ظبط پایونیر دارم میخام برام زحمتشو بکشید

  3. باسلام و ممنون از مطالب خوبتون. بنده یه اسپیکر کامپیوتر قدیمی رو دادم واسم ازین دستگاه فلشخور نصب کردن ولی بعد مدتی کوتاه الان فلش میزنم صدای خش خش و نویز ناجور میده و نمیشه گوش کرد، مشکلش چیه

    1. مشکل از رگولاتور 7805 روی برد هست که ضعیفه.با جنس خوب یک امپر عوض کن مشکل حل میشه

  4. سلام
    باید روی باند، fm بزاریم
    چون ما وصل کردیم میخوند ولی الان قطع شده
    البته دستگاه داره میخونه ولی از ضبط ماشین صداش نمیاد

  5. سلام ببخشید ما ضبطمون فلش خور کردیم چند روزم خوب بود اماالان که فلش میزنیم میخونم اما صدا نداره میشه لطفا بگید مشکل کوجاست؟

    1. سلام عزیز
      میخونه اما صدا نداره؟ صداش کم هست؟

  6. سلام.هزینه usb کردنش و aux کردنش ک وصل تی وی خونه بشه برا پخش صداش چقد در میاد؟اصلا همچین چیزی ممکنه ک صدای تی وی خونه رو با کابل آیوکس وصل دستگاه ضبط کنیم ک صدای تی وی از ساب های ضبط وصل بشه؟ممنون میشم راهنمایی کنین

    1. سلام
      ببخشید من میخوام کابل یک سر مادگی usb رو به ضبط ماشینم وصل کنم چطوری میشه این کارو کرد

  7. سلام آیا میشه کیبورد بلوتوثی را سیمی کرد و با یو است پی نصب کرد و اگر میشه یه آموزش بزارید هیچ جا نیست

    1. سلام عزیز
      سعی میکنیم قرار بدیم

  8. سلام خسته نباشید. میشه برد هدفن های بلوتوثی رو هم ب ضبط خانگی وصل کرد؟

  9. سلام قیمت این کیت که فلش و…. داره چنده میخام برای پخش پراید نصب کنم و آیا بی کیفیت نمیشه و و نویز نداره؟
    مبخام بدونم اگه به صرفه نیست رادیو فلش بخرم راحت تر نیست؟

    1. سلام عزیز
      نویز ندارند اما کیفیت صدا نسبت به رادیو فلش فابریکی کمتر هست. کیفیت مثل زمانی هست که با کابل AUX متصل کرده باشید هم فلش و هم بلوتوث از طریق AUX منتقل میشه.

  10. سلام من این کار رو کردم ولی وقتی ب ورودی AUX زدم چهار تا خروجی باند داره سی دی ما ولی فقط از دوتا خروجی سی دی صدا میده یعنی از دوتا باند فقط صدا در میاد

  11. متشکرم بسیار اینکه وقت میگزاری وداده های خود را رایگان هدیه میکنی جای سپاسگزاریم

    1. سلام عزیز
      خوشحالم که مطالب برای شما مفید بوده

  12. سلام خسته نباشید
    ببخشید ردو تا باند دکستاپیا همون کامپیوتر دارم
    میخواستم این بلا رو سرش بیارم
    میخواستم ببینم میشه‌کاریش‌کرد یه چیز قابل حمل دربیاد
    بعد تغذیشو میشه با یدونه افزاینده ولتاژ تامین کنم؟
    ۳.۷ باتری هست من تنظیم کنم‌رو ۷ یا ۸ ولت جواب میده؟

  13. سلام و خسته نباشید ضبط من مال ماشین پیکان هست و اصلا هیچی به جز سیدی نمیخوره اگر امکانش هست راهنماییم کنید

    1. دوست عزیز همه ضبط های ماشین فلش خور میشن

  14. سلام. بنده این قطعه را به دستگاه ضبط وصل کردم. همه چی رو هم بررسی کردم که اشتباه متصل نشه چیزی. الان دستگاه ضبط قدیمی من بلوتوثی شد و کار میکنه. مشکل کار اینجاست که خیلی نویز داره و خش خش زیادی تولید میکنه. (تغذیه رو از ۱۲ ولت داخل خود دستگاه گرفتم )

    1. یک عدد خازن 470 میکروفاراد 16 ولت را با ولتاژ 12 ولت برق ماشین موازی کنید تا نویز صدا گرفته شود

    2. سلام شما نباید از تغذیه اسپیکر استفاده کنید بلکه باید از آداپتوری با ولتاژ های ۵تا ۱۲ ولت
      هرکدوم که در دیترس بود استفاده کنید
      نکته:اگر آداپتور ۵ ولت وصل کردید و به شما پیغام no battry داد بخاطر رگلاتور داخلش هستش
      برای حل مشکل مدل هایی که رگلاتور دارند باید ۱/۵ ولت بیشتر بهش اضافه کنین یعنی ۶ ولت یا ۷ ولت یا ۹ ولت و……

  15. سلام. میخواستم بدونم با فلش خور کردن ضبط های قدیمی افت کیفیت دارن یا خیر؟ اگر ممکنه راهنمایی کنید ممنون

  16. دستگاه نو و کاملا سالم است

    انگار،به اشتباه،انگلر نوشته شده است
    (در صورت امکان آن را تصحیح کنید)

  17. با سلام.از نظر برق و الکترونیک و موارد مربوطه،همکار شما هستم از مازندران-محمود آباد،چرا این دستگاه ها کارت حافظه یا به اصطلاح رم را نمیخوانند
    (انگار که ورودی در بدنه دستگاه هرز شده است) البته اگر رم بدون فشار دادن (هنگام وارد کردن رم که صدای تیک تیک شنیده می شود)،در جایگاه قرار گیرد،کار انجام می شود،ولی در حالت عادی و به اصطلاح با یک اتصال،انجام کار ممکن نیست/حل این مشکل چگونه ممکن است؟…تشکر

    1. سلام عزیز، با یک رم دیگر هم تست کنید اگر نشد سوکت ورودی رم را تعویض کنید

  18. ممنون از مطلبتون . دنبال این بودم ببینم میشه با ضبط های قدیمی چنین کاری کرد یا نه . که در مطلب شما جواب رو گرفتم . سپاس از شما

    1. سلام عزیز
      خوشحالم که این مطلب براتون مفید واقع شده

  19. سلام مهنس جان خسته نباشید سوالی داشتم یه ضبط ماشین سی دی دار بدون فلش وAUX هست دیتا شیت آیسی SC7313S هم در آوردم ولی موندم کجاها وصل کنم در دیتاشیت iN R.iN(L) وright iNputs.R1.R2.R3 وLEFT iNputs.L2.L3 ودر آیسیA GNDوهمDiG GND نوشته این ۳پین که بالا گفته شده به کجا ها وصل میشه با تشکر تازه کارم راهنماییم کنید

  20. سلام آقای مهندس
    من ی پخش قدیمی ماشین دارم که فلش و سی دی میخوره اما بلوتوث نداره و aux هم نداره.
    ماژول بلوتوث تهیه کردم و میخام توی کار نصبش کنم. فیلمها و مطالب مفیدی در این رابطه دیدم و خوندم که به سادگی با مقداری سیمکشی و لحیم کاری موضوع قابل انجامه اما در همه موارد نیاز به aux هست. مشکل من اینه که پخش من aux نداره و نمیدونم خروجی ماژول بلوتوث رو به کجا باید وصل کنم؟
    اگر راهنمایی کنید ممنون میشم.

    1. سلام عزیز
      شماره آی سی آپ امپ رو بخونید با توجه به پایه ها اتصال رو انجام بدید

    2. من ماژول بلوتوث vhm314 با مبدل 12 به 5 روی پایونیر deh7700v بدون auxنصب کردم الان کانکت میشه رو گوشی ولی خروجی صدا نمیده مشکلمن کجاس؟

  21. میشه دقیق بگین مثبت و منفی رو تویه سیستم های خونگی از کجا پیدا کنیم؟

    1. سلام عزیز
      تصویر مدارش رو در انجمن قرار بدید راهنماییتون میکنیم

  22. سلام و ارادت عزیزم در مقابل این سوال که اگر ضبط ما خروجی AUX نداشت ، این راهنمائی شما عقلانی است ( ببریم تعمیرگاه بگوئیم سیم ها را به خروجی آمپلی فایر لحیم کند ) ببخشید ، شما چی می خواهی به مخاطبت یاد بدهی ؟ روش نصب را مکان تعمیر گاه را . جدا از راهنمائیت خودت خنده ات نگرفت ، شاید ما تعمیر گاه را بلد نبودیم و شما به دانه های خاکستری مغزت فشار آوردی و ما را راهنمائی کردی ؟ مختاریان

    1. سلام عزیز
      آمپلی فایر های درون ضبط های مختلف با هم تفاوت دارند و نمیشود برای همه یک نسخه پیچید. مراجعه به تعمیرکار کار مناسب تری هست. ضمنا این مطلب رایگان منتشر شده و برای ضبط های دارای AUX هست. از شما هزینه ای دریافت نشده که بخواهیم برای آدم زیاده خواهی مانند شما به سلول های خاکستری فشار بیاوریم. ارادتنمد، رحیمی

    2. با سلام و عرض ادب…آقای مختاریان اگر کمی الکترونیک بلد بودی این پیام رو نمیفرستادی…
