آموزش پروتئوستکنولوژی

شبیه سازی گیت های منطقی در پروتئوس

نرم افزار پروتئوس دارای مجموعه بزرگ و وسیعی از کتابخانه IC های دیجیتال است. از این نرم افزار می توان برای کمک به انتخاب آی سی در طراحی مدارهای دیجیتال استفاده کرد. طراحان مدار نیازی به هدر دادن زمان برای جستجوی در دسترس بودن آی سی های مختلف برای برنامه ندارند. این کتابخانه اطلاعات IC ها را همراه با نام تجاری و جزئیات سازنده آنها ارائه می دهد.

قسمت قبل: تحلیل مدار با ابزار های پروتئوس (آموزش کامل)

قطعه ها را می‌توان به راحتی در کتابخانه نرم افزار پروتئوس با استفاده از کلمات کلیدی مانند AND Gate، OR Gate، flip flops, decoders, counters و… جستجو کرد. اکثر این قطعات دارای فوت پرینت برای طراحی PCB نیز هستند.

جستجوی آی سی دیجیتال در پروتئوس

برخی از تکنیک های طراحی برای شبیه سازی مدار های دیجیتال در زیر آورده شده است.

  • هیچ یک از پین‌های ورودی آی‌سی را باز نگذارید، یعنی در حالت بدون اتصال قرار ندهید، مگر اینکه در دیتاشیت قطعه در مورد قابلیت پول آپ و پول دان داخلی صحبت شده باشد.
  • از مقاومت هایی با مقادیر مناسب، عمدتاً یکصفرK برای پول آپ و پول دان خارجی استفاده کنید.
  • استفاده از پول آپ و پول دان خارجی الزامی است و از سوئیچ های دستی به عنوان ورودی استفاده می شود.
  • از مقاومت هایی با مقادیر مناسب برای LED استفاده کنید. حتی برای شبیه سازی، LED ها را مستقیماً به خروجی ها وصل نکنید، زیرا ممکن است به دلیل جابجایی سطوح ولتاژ منجر به عملکرد نادرست مدار شود.
  • توصیه می شود در حین استفاده از IC های دیجیتال در نرم افزار شبیه سازی، نوع مدل مقاومت در خواص مقاومت را روی Digital قرار دهید.

تنظیم حالت دیجیتال مقاومت در پروتئوس

هنگام آنالیز مدارها با اسیلوسکوپ، کانال ها را روی حالت DC قرار دهید.

تنظیم حالت DC کانال Scope در Proteus

اگر IC های زیادی وجود دارد یا اگر سیم کشی نامرتب است، از حالت Bus سیم کشی برای اتصالات استفاده کنید.

حالت اتوبوس سیم کشی در پروتئوس

تمام پایه های پاور مانند Vcc و GND آی سی ها به صورت داخلی متصل هستند و آن پین ها مخفی هستند. می توان پین های مخفی یک آی سی را در تب خصوصیات آن مشاهده کرد. روی کامپوننت کلیک راست کرده و edit properties را انتخاب کنید.

گیت OR در پروتئوس

اگر هر یک از ورودی های OR Gate برابر HIGH باشد، خروجی OR Gate هم HIGH است. اگر هر دو ورودی HIGH باشند هم خروجی HIGH است. فقط در صورتی خروجی LOW است که هر دو ورودی LOW باشند.

جدول حقیقت OR Gate:

A B A+B
صفر صفر صفر
صفر یک یک
یک صفر یک
یک یک یک

گیت OR در پروتئوس

عملیات OR Gate

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید

گیت AND در پروتئوس

فقط در صورتی که تمام ورودی های AND Gate برابر HIGH باشند، خروجی AND Gate هم HIGH است. یعنی اگر فقط یکی از ورودی ها HIGH باشد یا هیچکدام HIGH نباشند، خروجی LOW خواهد بود.

جدول حقیقت AND Gate:

A B A.B
صفر صفر صفر
صفر یک صفر
یک صفر صفر
یک یک یک

گیت AND در پروتئوس

عملکرد AND Gate

گیت NOR

اگر هر یک از ورودی های NOR Gate برابر HIGH باشد، خروجی NOR Gate برابر LOW است. خروجی فقط زمانی HIGH است که همه ورودی ها LOW باشند.

جدول حقیقت گیت NOR:

A B نتیجه
صفر صفر یک
صفر یک صفر
یک صفر صفر
یک یک صفر

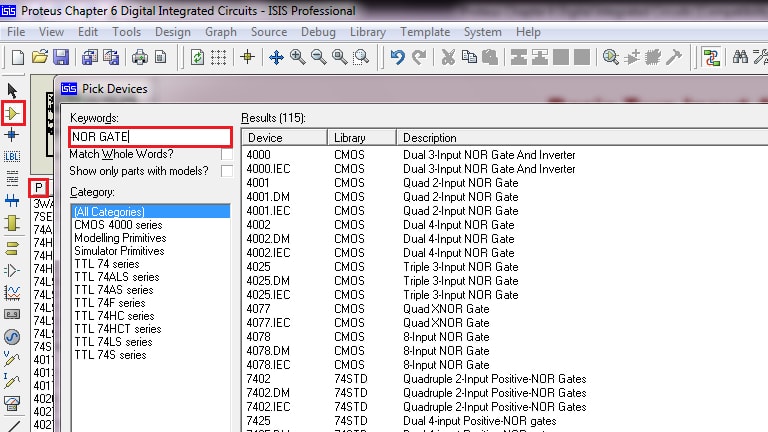

گیت NOR در پروتئوس

عملیات NOR Gate

گیت NAND

اگر هر یک از ورودی های NAND Gate برابر LOW باشد، خروجی NAND Gate برابر HIGH است. خروجی فقط زمانی LOW است که همه ورودی ها HIGH باشند.

جدول حقیقت گیت NAND:

A B
صفر صفر یک
صفر یک یک
یک صفر یک
یک یک صفر

گیت های NAND در پروتئوس

عملیات NAND Gate

گیت XOR در Proteus

فقط زمانی که یک ورودی HIGH وجود داشته باشد، خروجی HIGH است. عملکرد گیت دو ورودی X-OR مشابه کلیدهای دو طرفه در تابلو های برق است.

جدول حقیقت گیت XOR:

A B AÅB
صفر صفر صفر
صفر یک یک
یک صفر یک
یک یک صفر

گیت XOR در Proteus

عملیات دروازه XOR

قسمت بعد: شبیه سازی ترانزیستور در پروتئوس (کار با مدار ترانزیستوری)
