ارتباط رادیویی دو میکروکنترلر PIC با ماژول RF 433MHz

سلام. پروژه ارتباط رادیویی دو میکروکنترلر PIC با ماژول رادیویی RF 433MHz به همراه آموزش کامل را آماده کردیم. فیلم عملکرد مدار را از دست ندهید !

پروژه ارتباط رادیویی دو میکروکنترلر PIC

امروز در این پروژه PIC ، ماژول های گیرنده و فرستنده RF را با میکروکنترلر PIC ارتباط میدهیم. و بین دو میکروکنترلر به صورت بی سیم ارتباط برقرار می کنیم. ما برای قسمت گیرنده از PIC16F877A و برای فرستنده از PIC18F4520 استفاده خواهیم کرد. از طرف فرستنده صفحه کلید را به میکروکنترلر متصل میکنیم. در سمت گیرنده ، داده ها را به صورت بی سیم دریافت می کنیم و روی ال سی دی کاراکتری نشان می دهیم که کدام کلید  فشار داده می شود. فرکانس رادیویی این ماژول 433 مگا هرتز است.

مدار پروژه ارتباط دو میکروکنترلر PIC با RF 433MHz

1. میکروکنترلر PIC16F877A ( مشاهده دیتاشیت )
2. میکروکنترلر PIC18F4520
3. ال سی دی کاراکتری 16*2
4. صفحه کلید
5. IC دکودر و اینکودر HT12D و HT12E
6. ماژول رادیویی 433MHz
7. پتانسیومتر 10 کیلو اهم
8. مقاومت 4.7k
9. مقاومت 1M
10. مقاومت 33k
11. خازن سرامیکی 33pF
12. کریستال 20Mhz

ماژول فرستنده و گیرنده رادیویی 433MHz RF

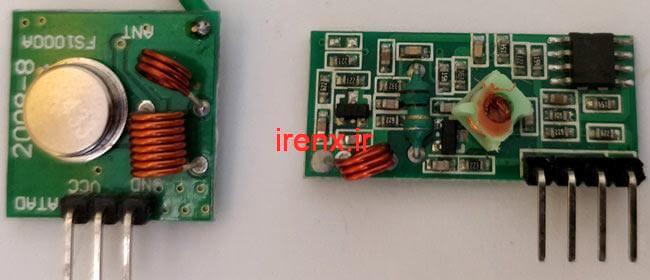

تصویر زیر ماژول های فرستنده و گیرنده رادیویی RF 433Mhz را نشان میدهند :

با توجه به مشخصات ماژول فرستنده ، این ماژول برای کار نیاز به ولتاژ 3.5-12 دارد. این ماژول رادیویی میتواند فاصله حدودی 20-200 متر را پاسخگو باشد. این ماژول در پروتکل AM با فرکانس 433 مگاهرتز کار میکند و داده ها را با سرعت 4 کیلوبایت بر ثانیه با قدرت 10mW انتقال میدهد.

در تصویر بالا پین های ماژول فرستنده RF را مشاهده می کنیم. پین ها از سمت چپ به راست VCC ، DATA و GND هستند. همچنین اگر میخواهید آنتن را اضافه کنید و آن را بر روی نقطه ای که در تصویر بالا مشخص شده است لحیم کنید.

در مشخصات ماژول فرستنده امده است که نیاز به منبع تغذیه 5 ولت دارد و فرکانس دریافت آن 433.92 مگا هرتز با حساسیت -105DB است.

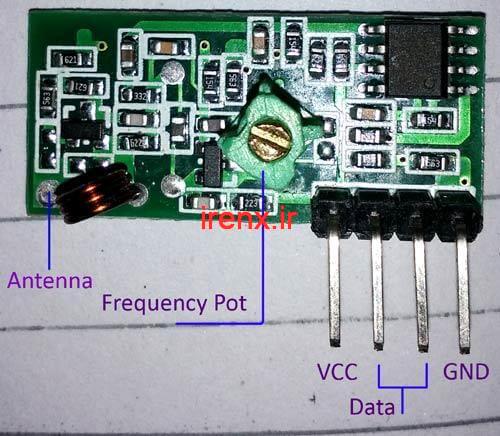

در تصویر بالا می توانیم پین های ماژول گیرنده را مشاهده کنیم. چهار پین از چپ به راست ، VCC ، DATA ، DATA و GND است. دو پین میانی به هم متصل هستند. ما می توانیم از یک یا هر دو استفاده کنیم. اما استفاده از هر دو برای پایین آمدن نویز مفید است. از پتانسیومتر در وسط ماژول برای تغییر فرکانس دریافت استفاده میشود.همچنین اگر میخواهید آنتن را اضافه کنید و آن را بر روی نقطه ای که در تصویر بالا مشخص شده است لحیم کنید.

این ماژول های رادیویی دارای اشکالاتی هستند از جمله دارا بودن تنها یک کانال و ارتباط یک طرفه و نویز بالا. به همین دلیل ما از آی سی انکودر و دکودر استفاده کردیم.

همچنین ببینید : آموزش پروژه ساخت بی سیم واکی تاکی آردوینو دور برد

توضیحات IC دکودر و اینکودر HT12D و HT12E

ما از IC های HT12D و HT12E استفاده کردیم. D مخفف Decoder است که در قسمت گیرنده استفاده خواهد شد و E مخفف Encoder است که در قسمت فرستنده استفاده خواهد شد. این IC ها 4 کانال را در اختیار شما قرار می دهند. همچنین به دلیل رمزگذاری و رمزگشایی میزان نویز بسیار پایین است.

نکته مهم پین OSC است که در آن ما باید مقاومتها را به هم متصل کنیم. رمز گشا نسبت به رمزگذار نوسان بیشتری دارد. به طور معمول مقدار مقاومت رمزگذار 1M خواهد بود و مقدار رمز گشا 33k است.
