نگاهی بر تعمیر بردهای آیفون تصویری

در دنیای امروزی و پیشرفت تکنولوژی آیفون های تصویری کاربران به بردهای یک تکه الکترونیکی تبدیل گشته و دنیای امروزی به سمت کوچک شدن قطعات پیش میرود. همین امر سبب تخصصی تر شدن تعمیرات آیفون تصویری خواهد شد. ما امروز در نظر داریم تا تعمیرات تخصصی آیفون تصویری را مورد بررسی قرار دهیم. این تعمیرات میتواند شامل تعمیر آیفون تصویری سوزوکی ، کوماکس ، تابا ، الکتروپیک و … باشد. مباحثی مانند تعمیر آیفون آلدو و کوماکس بسیار مشابه به یکدیگر می باشند.

حال قبل از شروع به آموزش باید بدانیم که قطعات مهم در تعمیرات برد آیفون تصویری کدامند و چه خرابی هایی می تواند از این قطعات باشند. در بسیاری از آیفون های تصویری از یک نمونه برد در ساخت این آیفون ها استفاده شده است . در برخی دیگر از آیفون های تصویری تنها جایگاه قطعات اصلی تعویض میگردد در صورتی که کارکرد کاملا مشابه به یکدیگر می باشد. پس قطعات اصلی در تمام مدل های آیفون تصویری بسیار نزدیک به هم و مشابه می باشند که مادر اینجا به بررسی آنها میپردازیم.

بردهای اصلی در تعمیر یک آیفون تصویری

بردهای اصلی در تعمیر یک آیفون تصویری عبارت است از:

برای یادگیری آردوینو (برنامه نویسی، ساخت ربات، ارتباط با اندروید) روی دوره آموزش آردوینو کلیک کنید.
برای یادگیری کامل الکترونیک روی دوره آموزش الکترونیک کلیک کنید.
  1. برد تغذیه
  2. برد صدا
  3. برد تصویر
  4. برد پنل

حال با یکدیگر تمام وظایفاین بردها را بررسی میکنیم. قبل از هر چیز باید بدانیم که بردها در آیفون های تصویری همگی یک وظیفه مشخص را دنبال میکنند و این بردها میتوانند در تعمیر آیفون تصویری به صورت مجزا و یا یک تکه باشند که در صورت یک تکه بودن کل برد باید تعویض گردد. مانند آیفون های تصویری تکنما که برد صدا و تصویر بهع صورت یکتکه و گاهی برد صدا و تصویر و تغذیه نیز به صورت یک تکه مونتاژ میگردد.

تعمیر برد تغذیه آیفون تصویری

برد تغذیه یکی از اصلی ترین قسمتها در آیفون تصویری میباشد. این برد وظیفه تعمین نیروی کار تمام قطعات دیگر را برعهده دارد و درصورت خرابی این برد ، تمامی عملکردها در آیفون تصویری با اختلال رو به رو خواهد شد. برد تغذیه در ورودی برق یک آیفون تصویری قرار دارد و قیمت آن بسیار پایین تر از بردهای دیگر در آیفون تصویری می باشد. تعمیر برد تغذیه را میتوان به صورت تخصصی از سایت سریر تصویر دنبال نمود.

بردهای تغذیه در آیفون تصویری ولتاژی مابین 13 تا 16 ولت را میسازند که حداقل جریان دهی این بردها باید بالای 1 آمپر باشد. این ولتاژ در آیفون های تصویری با برند الکتروپیک دارای 16 ولت اختلاف پتانسیل و در بردهایی نظیر آیفون کوماکس دارای 14 ولت خواهد بود. در آیفون های تصویری دارای لامپ تصویر جریان یک و نیم تا دو آمپر نیاز خواهد بود.

خرابی در برد تغذیه آیفون تصویری چه مشکلاتی را در بر خواهد داشت؟

  • روشن نشدن آیفون تصویری
  • نویز در تصویر
  • نویز در صدا
  • باز نشدنه درب
  • چشمک زدن چراغ آیفون تصویری
  • صدای تق تق در آیفون تصویری

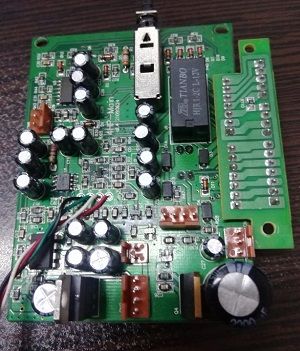

تعمیر برد اصلی یا صدا در آیفون تصویری

برد صدا در واقع اصلی ترین قسمت در آیفون تصویری می باشد که ارتباط تمام بردهای آیفون تصویری توسط این برد انجام میگیرد. اما به دلیل این که این برد صدای ورود خروج را نیز می سازد به برد صدا نیز معروف است. برد صدا به برد قلابک در آیفون نام گذاری شده است و جهت تعمیر برد صدا در آیفون های تصویری باید بدانیم که بیشترین خرابی در صدا مربوط به برد صدا و قطعه هوک در برد صدا میباشد.

از آنجایی که برد صدا تمام وظایف یک آیفون تصویری را عبور میدهد. مشکلات متعددی می تواند مربوط به این برد باشد.

خرابی برد صدا چه مشکلاتی را می تواند در آیفون تصویری به وجود آورد؟

  • نداشتن تصویر
  • نداشتن صدا
  • ضعیف بودن صدا رفت
  • ضعیف بودن صدای برگشت
  • نداشتن صدای زنگ
  • ضعیف بودن صدای زنگ
  • خر خر در صدا
  • منقطع بودن صدای زنگ
  • باز نشدن درب

تعمیر برد تصویر در آیفون تصویری

برد تصویر در آیفون تصویری یکی از سخت ترین تعمیرات در آیفون تصویری می باشد. چراکه این نوع از بردها دارای قطعات بسیار ریز و حساس می باشند و تنها توسط تعمیرکاران متخصص الکترونیک در آیفون تصویری قابل تعمیر خواهند بود. یکی از مراکز تعمیر برد ال سی دی در آیفون تصویری، شرکت سریر تصویر در تهران می باشد که متخصصی تعمیرات آیفون تصویری است. این برد همانند دوربین مداربسته عمل میکند با این تفاوت که در دوربین مداربسته تصویر ساخته شده جهت نمایش منتقل میگردد اما در برد تصویر همان تصویر ساخته شده توسط دوربین نمایش داده میشود. حال جهت شناخت این برد کافیست بدانید که در ابتدا این برد با یک ولتاژ 12 ولت تغذیه میگردد و توسط یک خط تصو.یر تصویر داده شده را نمایش میدهد. این برد شامل یک TFT 7 یا 4.3 می باشد و یک برد آنالیز تصویر.

با خرابی برد تصویر در آیفون تصویری چه مشکلاتی در آیفون تصویری ایجاد میشود؟

همچنین اگر در مورد این مطلب سوالی داشتید در انتهای صفحه در قسمت نظرات بپرسید
  • نداشتن تصویر در آیفون تصویری
  • پرش تصویر در آیفون تصویری
  • نویز در تصویر
  • تصویر آیفون سیاه میگردد
  • تصویر آیفون آبی میشود
