آموزش اتصال نمایشگر لمسی 5 اینچ به رزبری پای با HDMI

رزبری پای یک رایانه کوچک است که امروزه برای انواع پروژه های اینترنت اشیا و برنامه های محاسباتی پیشرفته مثل علم داده، پایتون، یادگیری ماشین و … بسیار محبوب است. بسیاری از پروژه های رزبری پای برای راه اندازی به نمایشگر خارجی نیاز دارند. در این مواقع میتوانید با کابل HDMI برد رزبری پای (رزبری پای چیست؟) خود را به صفحه نمایش خارجی مثل تلویزیون، مانیتور و … متصل کنید. در بعضی از پروژه ها نیز شما باید از یک نمایشگر کوچک استفاده کنید تا برنامه را کنترل کنید.

در این آموزش رزبری پای ما نحوه اتصال صفحه نمایش لمسی 5 اینچی HDMI به رزبری پای را آموزش میدهیم همچنین آن را کالیبره میکنیم تا دقت آن بالا رود.

همچنین پیشنهاد میکنم آموزش اتصال نمایشگر OLED به رزبری پای را بخوانید.

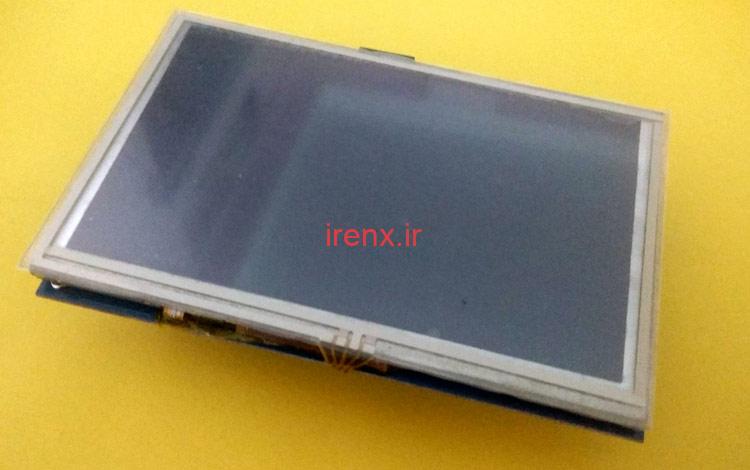

صفحه نمایش لمسی 5 اینچ 800×480 TFT

صفحه نمایش لمسی 5 اینچی رزبری پای یک صفحه نمایش TFT HDMI است که بسیار جمع و جور است و می توان از آن برای مدل های مختلف رزبری پای استفاده کرد. این صفحه نمایش از کنترل نور پس زمینه برای صرفه جویی در انرژی برخوردار است. همچنین دارای وضوح 800*480 می باشد.

امکانات:

• نمایشگر 5 اینچی HDMI
• 800×480 پیکسل تصویر با وضوح بالا
• صفحه لمسی مقاومتی داخلی با کنترل نور پس زمینه برای کاهش مصرف انرژی
• زاویه دید خوب
• زمان پاسخگویی سریع ، نمایش تمام رنگی

مشخصات فنی:

• اندازه: 5 اینچ
• وضوح تصویر: 800 * 480
• کنترل کننده نمایش: XPT2046
• رابط LCD: واحد SPI
• نوع لمسی: مقاومتی
• نوع LCD: مدل TFT

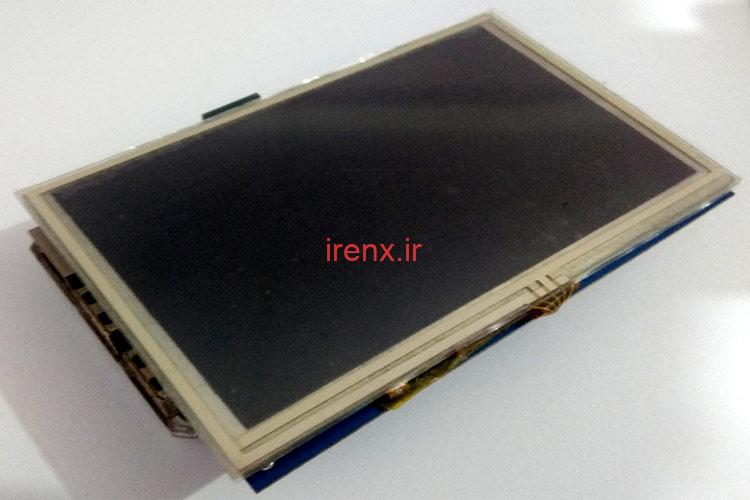

اتصال نمایشگر TFT لمسی به رزبری پای

1. LCD را در بالای برد رزبری پای قرار دهید:

اولین مرحله برای ارتباط LCD با Raspberry Pi اتصال LCD به برد با استفاده از پین های GPIO است. این صفحه نمایش دارای چهار گوشه برای نصب است. LCD در بالای Raspberry Pi قرار داده می شود به طوری که در اسلات GPIO وارد می شود و درگاه های HDMI کاملاً در سمت دیگر قرار می گیرند. هنگام اتصال LCD به Pi مراقب باشید ، زیرا LCD برای اتصال با رزبری پای فقط از 26 پین استفاده می کند.

2. کابل HDMI را وصل کنید:

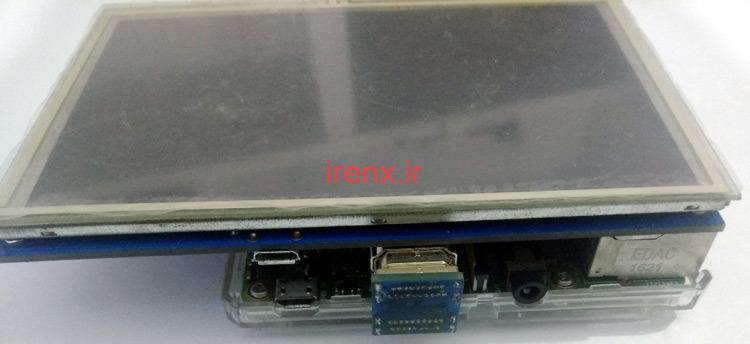

پس از قرار دادن LCD در بالای Raspberry Pi ، کابل HDMI را که در جعبه LCD وجود دارد ، بین Pi و LCD وصل کنید همانطور که در شکل زیر نشان داده شده است:

3. منبع تغذیه را وصل کنید:

بعد از اتمام مراحل قبلی ، ما باید منبع تغذیه رزبری پای و ال سی دی را متصل کنیم. برای دادن منبع تغذیه جداگانه ، یک کابل USB نیز روی LCD وجود دارد ، اما تا زمانی که منبع تغذیه 2.4 آمپر برای Pi خود داشته باشید ، به منبع تغذیه جداگانه LCD نیاز ندارید.

4. سوئیچ نور پس زمینه LCD را روشن کنید:

بعد از اتصال منبع تغذیه ، سوئیچ روشنایی نور پس زمینه را که در پشت LCD قرار دارد روشن کنید.

نصب درایور LCD لمسی در رزبری پای

1. برخی از پارامترها را در پرونده پیکربندی ویرایش کنید:

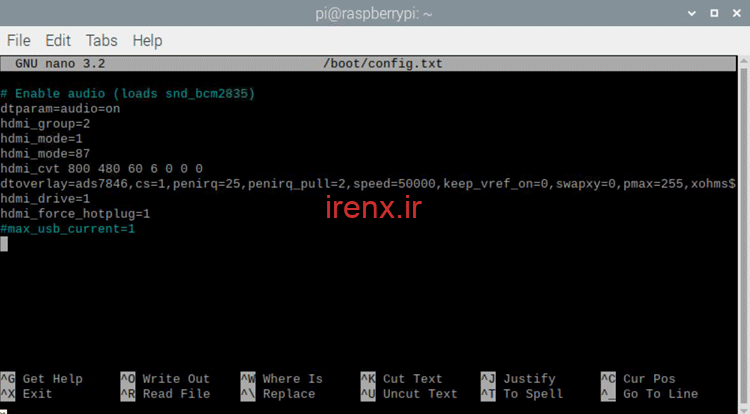

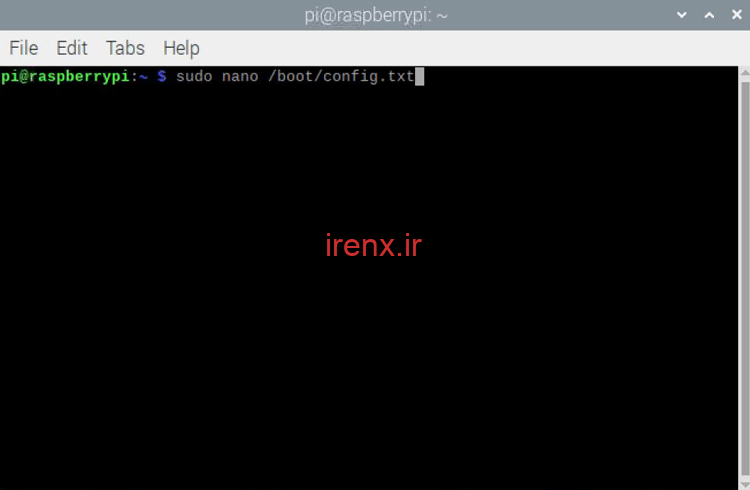

قبل از بارگیری درایور LCD ، همانطور که در زیر نشان داده شده است ، در فایل پیکربندی تغییراتی ایجاد کنید. با استفاده از دستور زیر می توانید فایل پیکربندی را پیدا کنید:

 sudo nano /boot/config.txt

سپس، فقط خطوط زیر را به فایل پیکربندی اضافه کنید.

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1

توجه: در بعضی موارد ، شما باید عبارات فوق را در پیکربندی فقط آن کامنت کنید.

2. درایور را بارگیری کنید:

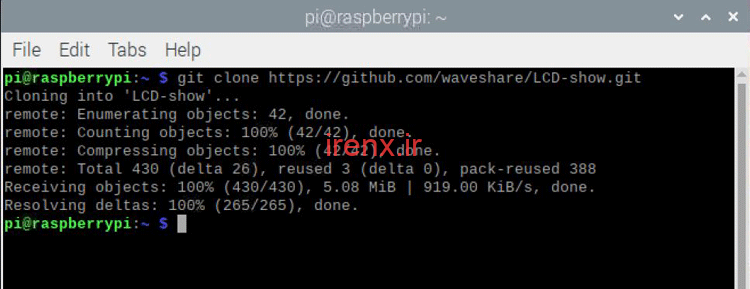

اول از همه درایور را از github بارگیری کنید. این کار با وارد کردن دستور زیر در ترمینال رزبری پای انجام می شود.

git clone https://github.com/waveshare/LCD-show.git

3. نمایشگر را فعال کنید:

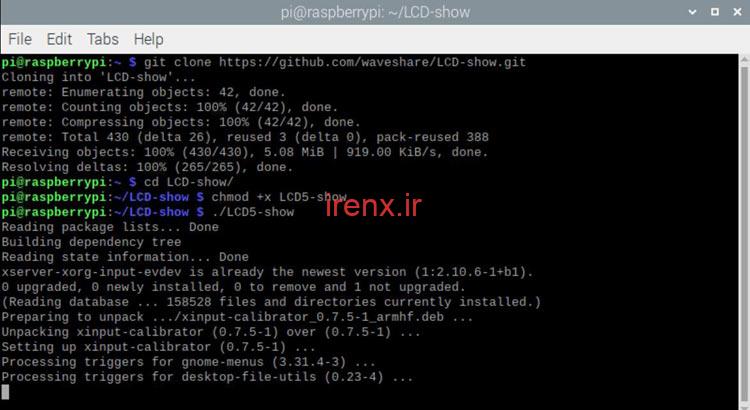

پس از نصب موفقیت آمیز درایور ، می توانیم با استفاده از دستور زیر نمایشگر را فعال کنیم:

cd LCD-show/
chmod +x LCD5-show
./LCD5-show
<>4.Rebooting Raspberry Pi

4. راه اندازی مجدد رزبری پای

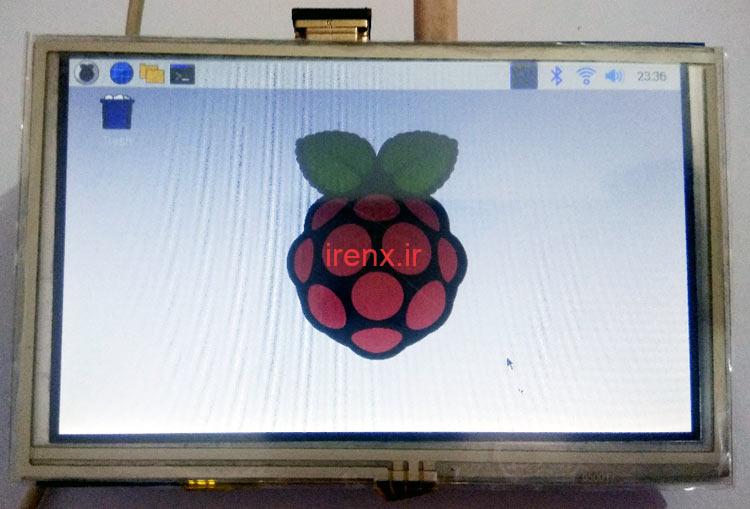

پس از اجرای دستورات بالا ، برد شما به طور خودکار مجدداً راه اندازی می شود و نمایشگر باید اکنون کار کند. بایستی تصویر زیر را مشاهده کنید.

کالیبراسیون صفحه لمسی رزبری پای

قسمت آخر  کالیبراسیون صفحه لمسی برای بهینه سازی عملکرد نمایشگر است. برای این منظور ، باید برنامه ای را با نام “xinput-calibrator” در رزبری پای نصب کنیم.

برای نصب برنامه ، باید دستور زیر را اجرا کنیم:

sudo apt-get install -y xinput-calibrator

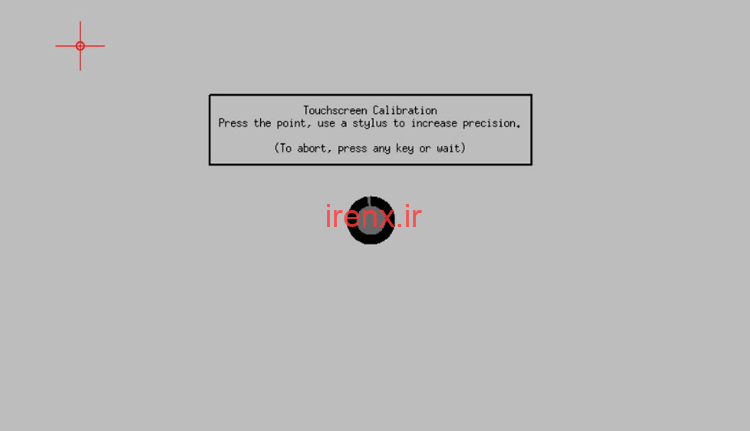

پس از نصب موفقیت آمیز برنامه فوق ، بر روی دکمه Menu در نوار Raspberry Pi کلیک کرده و سپس Preference -> Calibrate Touchscreen را انتخاب کنید. سپس مراحل زیر را انجام دهید و کالیبراسیون صفحه لمسی را انجام دهید. پنجره کالیبراسیون صفحه لمسی باید مانند زیر باشد:

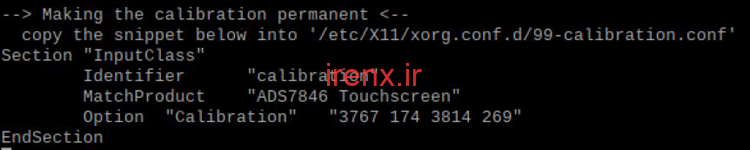

فقط با استفاده از قلم لمسی نقاط قرمز رنگ را لمس کنید ، سپس به همین ترتیب هر 4 دایره قرمز را در صفحه لمس کنید ، سپس یک پارامتر کالیبراسیون باید روی صفحه نمایش داده شود که به شکل زیر است:

پارامتر های فوق را ذخیره کرده و Raspberry Pi را مجدداً راه اندازی کنید. اکنون ، پیکربندی صفحه نمایش ما به پایان رسیده است و ما می توانیم از صفحه نمایش لمسی 5 اینچی با مانیتور LCD استفاده کنیم.

به این ترتیب می توان TFT LCD را به رزبری پای متصل کرد و از آن برای ساخت برنامه هایی مانند بازی ، ساعت زنگ دار ، تبلت و … استفاده کرد.
