شبیه سازی آردوینو در پروتئوس (کتابخانه آردوینو برای پروتئوس)

در این مطلب نحوه اضافه کردن برد های آردوینو به نرم افزار شبیه سازی پروتئوس را یاد میگیریم. این نصب بسیار ساده است و در 1 دقیقه انجام خواهد شد پس با ما همراه باشید.

با کتابخانه ای که در این مطلب برای دانلود قرار دادیم می توانید به راحتی از آردوینو در پروتئوس استفاده کنید و می توانید هر نوع پروژه ای را شبیه سازی کنید. اگر مشکلی داشتید، می توانید در نظرات بپرسید. این کتابخانه بسیار عالی است و میتوان گفت بهترین کتابخانه برد های آردوینو برای پروتئوس به شمار میرود زیرا بیشترین تعداد برد را دارد و بسیار عالی عمل میکند.

برد های کتابخانه آردوینو برای پروتئوس

این کتابخانه پروتئوس آردوینو از برد های زیر تشکیل شده است:

  • آردوینو UNO
  • آردوینو مگا 2560
  • آردوینو مگا 1280
  • آردوینو نانو
  • آردوینو مینی
  • آردوینو پرو مینی

دوره آموزش پروتئوس

اضافه کردن برد آردوینو به پروتئوس

برای اضافه کردن برد های آردوینو به پروتئوس ابتدا باید فایل مربوط به کتابخانه را دانلود کنید.

دانلود کتابخانه آردوینو پروتئوس  حجم : 34 کیلوبایت

رمز فایل : irenx.ir

پیشنهاد اضافه: کتابخانه پروتئوسدانلود پروتئوس

روش اول نصب:

پس از دانلود فایل فشرده کتابخانه پروتئوس، آن را از حالت فشرده خارج کرده و دو فایل در آن خواهید داشت. نام این دو فایل فشرده کتابخانه پروتئوس به شرح زیر است:

  • ArduinoTEP.LIB
  • ArduinoTEP.IDX

این دو فایل را کپی کرده و در پوشه Library نرم افزار پروتئوس خود قرار دهید. پوشه Library در محل نصب نرم افزار پروتئوس قابل مشاهده است. به صورت پیشفرض پروتئوس در آدرس های زیر نصب میشود:

ویندوز 32 بیت:

C:\Program Files\Labcenter Electronics\Proteus 8 Professional\

ویندوز 64 بیت:

C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional\

روش دوم نصب (بروز شده):

روش دوم به این شکل است که ابتدا به محل نصب نرم افزار بروید و پوشه BIN را باز کنید. سپس فایل .lib را در پوشه Library کپی کنید و فایل .idx را در پوشه Library Indexing قرار بدهید.

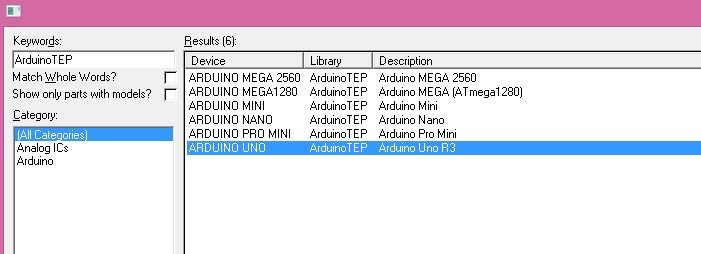

بعد از کپی کردن دو فایل کتابخانه در پوشه Library نرم افزار پروتئوس خود را ببندید و دوباره باز کنید. سپس کافیست در قسمت کامپوننت ها Arduino را جستجو کنید.

نصب کتابخانه آردوینو در پروتئوس

اگر در مورد این مطلب سوالی دارید در قسمت نظرات بپرسید

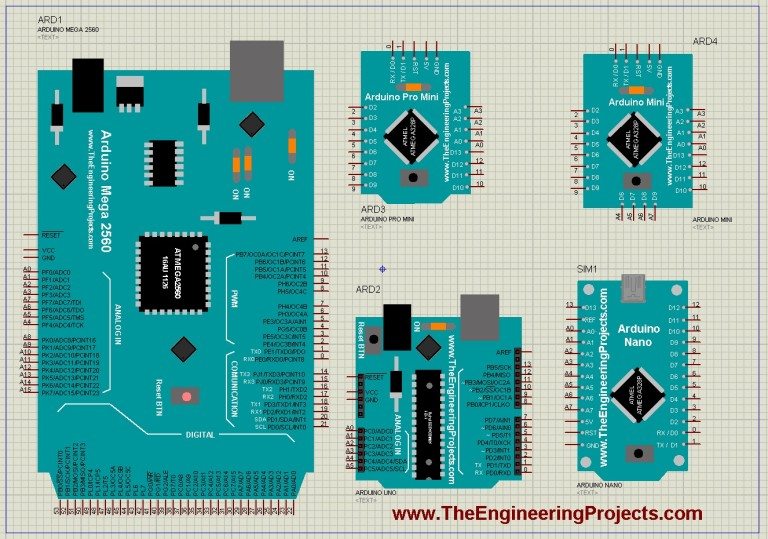

سپس یکی از برد ها را به مدار خود اضافه کنید، تمامی برد های این کتابخانه در تصویر زیر قابل مشاهده هستند.

افزودن برد آردوینو به نرم افزار پروتئوس

اینها بردهایی هستند که می توانید در این کتابخانه آردوینو برای Proteus استفاده کنید. یک برد در این شکل وجود ندارد که آردوینو مگا 1280 است، زیرا همان آردوینو مگا 2560 است، بنابراین من آن را اینجا قرار ندادم اما در کتابخانه گنجانده شده است. اکنون شما تمام بردهای آردوینو را در نرم افزار پروتئوس خود دارید و می توانید آن ها را همانطور که می خواهید شبیه سازی کنید.

شبیه سازی چشمک زن Arduino در پروتئوس

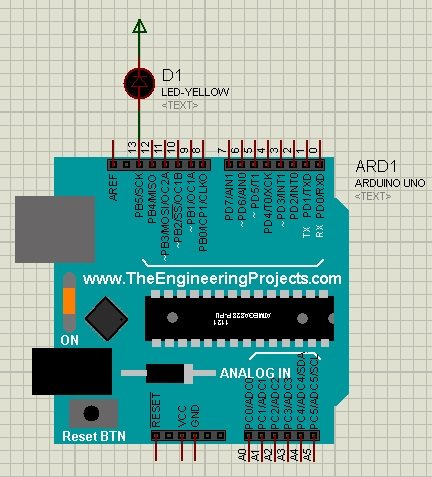

بیایید یک مدار چشمک زن ساده Arduino UNO برای درک بهتر طراحی کنیم. بنابراین، مداری را مطابق شکل زیر طراحی کنید:

تست مدار چشمک زن Arduino در پروتئوس

حالا نرم افزار آردوینو خود را باز کنید و در Example پروژه Blink LED را باز کنید و فایل هگز خود را دریافت کنید. سپس فایل هگز خود را در نرم افزار پروتئوس در برد آردوینو آپلود کنید.

دکمه Run را در نرم افزار Proteus خود بزنید و مشاهده میکنید که ال ای دی متصل به برد آردوینو چشمک خواهد زد. از این به بعد شما به راحتی میتوانید پروژه های مختلف را در محیط Proteus شبیه سازی کنید.

کدام برد های آردوینو در پروتئوس هستند؟

در این کتابخانه برد های آردوینو پرو مینی، مینی، مگا، اونو و نانو وجود دارند.

بهترین شبیه ساز آردوینو کدام است؟

در حال حاضر بهترین شبیه ساز برای کد های آردوینو پروتئوس است.

4.6 (22 نفر)

برای دریافت مطالب جدید کانال تلگرام یا پیج اینستاگرام ما را دنبال کنید.

محمد رحیمی

محمد رحیمی هستم. سعی میکنم در آیرنکس مطالب مفید قرار بدهم. سوالات مربوط به این مطلب را در قسمت نظرات همین مطلب اعلام کنید. سعی میکنم در اسرع وقت به نظرات شما پاسخ بدهم.

52 نظر

  1. سلام و خسته نباشید.فایل های اضافه شده فاقد pcb در proteus هستند.

  2. با سلام و وقت بخیر مدل های جدید آردوینو مانندGiGa r1 wifi رو اضافه نمیکنید؟ متشکر

  3. پوشه Library در محل نصب نرم افزار پروتئوس قابل مشاهده است. برای به دست آوردن مسیر نصب از مسیر system > system setting نرم افزار پروتئوس محل پوشه مورد نظر را پیدا کنید

  4. سلام وقت بخیر .
    من این خط رو متوجه نمیشم (سپس فایل هگز خود را در نرم افزار پروتئوس در برد آردوینو آپلود کنید.) چطور فایل هگز رو بگیرم و تو پروتعوس اپلود کنم ؟

    1. سلام عزیز
      در منو Sketch روی Export Compiled Binary بزنید.

  5. درود….وقتی که فایل زیپ را استخراج میکنم .ArduinoTEP.IDX وArduinoTEP به ااینصورت باز میشود …یعنی پسوند IDX در آن نیست…آیا باید خودمان تایپ کنیم؟ در این صورت کتابخانه آردوینو را در پروتئوس پیدا نمیکنیم؟

    1. سلام عزیز
      روی propeties فایل بزنید ببینید فرمت فایل چه هست

    2. درود…در this pc یا همان my computer قسمت view گزینه file name extensions را تیک زدم و در نتیجه فرمت IDX ظاهر شد…وخلاصه این مشکل برطرف شد…
      ولی مشکل دیگه اینه که طبق راهنمایی که شده من هر دو را در پوشه Library نرم افزار پروتئوس کپی کردم ولی در قسمت کامپوننت ها آن را نیافتم.
      البته وقتی در این قسمت arduino را سرچ میکنم چند تا آردوینو پیدا میکنه …ولی اینها از قبل هم بوده وشکل ظاهری آن یک مربع ودارای 4پایه میباشد….وبا این چیزیکه در اینجا نشان داده اید فرق دارد…

  6. سلام چرا چرا برد های mini pro و nano نیستند ولی بقیه هستند ؟

  7. استاد وقتی می خیایم فایل رو از حالت فشرده خارج کنیم میخ پست فورد فایل صحیح نیست مگه همین irenx.ir رو نباید کپی کرد؟

    1. سلام عزیز
      کپی نکنید تایپ کنید

  8. سلام من کتابخونه رو نصب کردم اما برد آردینو نانو وجود نداره

    1. سلام عزیز
      بقیه برد ها وجود دارند فقط آردوینو نیست؟

  9. در نسخه هایی که از سایت شما دانلود نکردند پوشه Library در آدرس زیر قرار دارد
    C:\ProgramData\Labcenter Electronics\Proteus 8 Professional
    توجه شود که پوشه ProgramData به صورت مخفی است و باید در file explorer از قسمت View و سپس Options و سربرگ view گزینه show hidden files رو فعال کنید

  10. با سلام ممنون بابت پاسخ
    پوشه BIN رو هم چک کردم. داخلش سه پوشه ( plugins، lav، citf) وجود داره. داخلش هم این دو پوشه ای که دانلود کردم رو هم قرار دادم ولی فایده ای نداشت.

    1. از نسخه هایی که ما قرار دادیم استفاده کنید

  11. من از پروتئوس نسخه 8 استفاده می کنم و داخل پوشه ی نصب نرم افزار هیچ کدوم از پوشه هایی که شما و دوستان گفتن نیست. نه Library و نه Data داخل پوشه ی نصب نرم افزار نیست.

  12. سلام
    تشکر میکنم از مطالب مفیدتون
    کسانی که نمیتونن درست کتابخانه رو اضافه کنن، باید فایل ها رو در libraryموجود در پوشهdataاضافه بکنن
    لطفا این رو در مطالبتون درج کنید

    1. سلام عزیز
      ممنون از اطلاع رسانی شما

    1. سلام عزیز
      خوشحالم که براتون مفید بوده

  13. سلام من کتابخانه هاتونو گذاشتم ولی هیچکدوم کار نکرد نه این که مربوط به آردوینو هست نه خود کتبخونه پروتیوس

    1. سلام وقت بخیر
      فایل .lib را در پوشه LIBRARY و فایل .idx را در پوشه Library Indexing قرار بدهید.

    1. سلام عزیز
      خوشحالم که براتون مفید بوده

  14. سلام من فایل hex رو نمیتونم در آردینو بسازم
    یا حداقل از example های خود آردینو فایل هگز پیدا نمیکنم

    1. سلام عزیز
      در منوی Sketch روی گزینه Export Compiled Binary کلیک کنید تا فایل هگز ایجاد بشه

  15. سلام وقت بخیر ببخشید یعنی چی دو فایل کپی بشه ؟من فایل بالا رو دانلود کردم ولی تو بخش کتابخانه ArduinoUNOوجود نداره بقیه انواع Arduinoهست.

    1. سلام عزیز
      این دو فایل رو در مکان گفته شده کپی کنید برد های اصلی آردوینو از جمله Uno به پروتئوس اضافه میشه

    1. ابتدا وارد پوشه DATA بشید بعد پوشه های مربوط به کتابخانه رو میتونید ببینید

      فایل پسوند IDX. را داخل پوشه Library Indexing کپی کنید و فایل پسوند LIB. را داخل پوشه library

  16. من هم همه مراحل اجرا کردم ولی کتابخونه نیومد وقتی سرچ میکنم

    1. در پوشه
      C:\Program Files\Labcenter Electronics\Proteus 8 Professional\BIN\library
      هم امتحان کنید

    2. پروتئوس با استفاده از ران ادمینستور باز شود

  17. من پروتیوس 8 دارم
    اصلا پوشه LIBRARY نداره
    خودم ایجاد کردم ولی نشد!!!

    1. سلام عزیز
      در پوشه DATA سپس پوشه LIBRARY بریزید

  18. سلام
    منم تمام کارهارو انجام دادم اما خروجی کار کتابخانه برد آردویینو اضاف نمیشه
    اگه لطف کنین ویدیویی ازش تهیه کنین ممنون میشم مثل اینکه مشکل دارن خیلی از دوستان
    باتشکر

    1. سلام عزیز
      در دوره آموزش پروتئوس این مورد به صورت ویدئویی آموزش داده شده
      کار خیلی ساده ای هست، ورژن پروتئوستون چنده؟

  19. سلام
    من این دوتا فایل در پوشه لایبری اضافه کردم توی پروتئوس سرچ می کنم نمیاد

    1. سلام عزیز، از کدام نسخه پروتئوس استفاده میکنین

    2. در پوشه ها کپی کنید و نرم افزار رو با run as administrator باز کنید

    1. سلام عزیز دو فایل رو به صورت کامل کپی انجام شد؟ بعد کلمه Arduino رو در پروتئوس سرچ کردید چه مواردی رو مشاهده کردید؟

  20. سلام من این فایل ها رو به صورتی که بالا گفتین انجام دادم ولی کتابخانه ها اضافه نشدند

    1. سلام عزیز، در پوشه LIBRARY کپی کنید و سپس در پروتئوس Arduino رو سرچ کنید
